摘要

本系列文章闡述了HILS技術，該技術已成為車載系統開發中不可或缺的一部分。在本期中，我們將探討“被測系統模型”的概念，該模型在HILS內部與現實世界的電信號和數字信號協同工作。

在本系列的第三篇和第四篇文章中，我們解釋了HILS中真實世界電信號與數字信號之間的接口電路。在本文中，我們將探討與這些信號相關的系統模型是什么樣的。

點擊查閱：硬件在環HIL（一）：什么是HILS？

點擊查閱：硬件在環HIL（二）：HILS的工作原理

點擊查閱：硬件在環HIL（三）：硬件在環仿真和傳感器

點擊查閱：硬件在環HIL（四）：硬件在環仿真和執行器

發動機扭矩是如何產生的

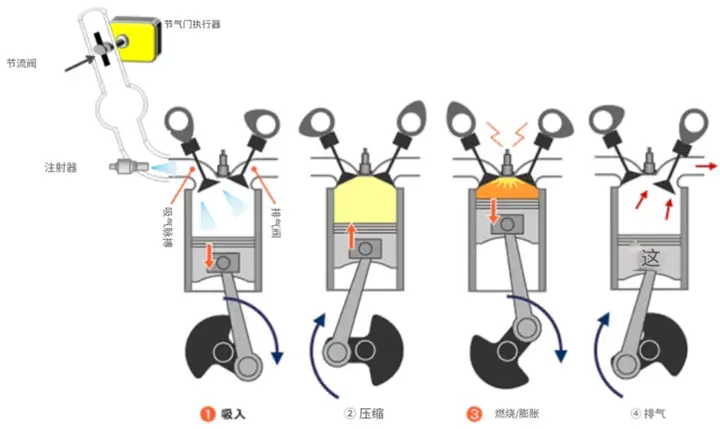

圖1概述了發動機扭矩產生的機理。該發電系統采用的發動機為四缸四沖程汽油發動機。該發動機經歷四個沖程：（1）進氣沖程，（2）壓縮沖程，（3）燃燒/膨脹沖程，以及（4）排氣沖程。

圖1、發動機扭矩產生機制

在進氣沖程中，如果沒有節氣門或進氣閥的阻力，則會有與沖程容積相等的空氣流入。然而，當發動機高速運轉且時間緊迫時，節氣門或進氣閥會縮小進氣通道，從而限制進氣流量。節氣門的作用是控制進氣量，全開時增加進氣量，關閉時減少進氣量。

汽油發動機通過噴油器噴射燃油，以達到與進氣量相匹配的混合氣爆炸所需的濃度。噴油量的控制是通過調節噴油時間來實現的。

點火塞在壓縮沖程末期、上止點之前放電，點燃空燃混合氣。放電正時根據發動機轉速和空燃混合氣的量進行優化調整。

在“燃燒膨脹沖程”中，空氣-燃料混合物發生爆炸性燃燒，產生高溫高壓氣體。溫度和壓力的升高程度取決于吸入的空氣-燃料混合物的量和濃度，以及點火正時。高溫高壓氣體推動活塞向下運動，并通過曲軸產生扭矩。

物理模型

通過運用工程技術，基于上述機制的物理定律建立計算模型，可以模擬發動機工況的變化。這種模擬方法稱為物理模型。

構建物理模型需要對各種現象有廣泛的專業知識，例如進氣和排氣流動、溫度和壓力變化、燃燒和熱量產生、壓力引起的扭矩產生，以及編寫幾十到幾百個必要的計算公式。

如今，一維仿真工具可以高效地創建計算模型，同時補充專業知識。CAE軟件也可用于構建更精確的工廠模型。

物理模型的一個特點是，只要擁有目標系統的設計規范，即使實際機器不存在，也可以創建工廠模型。即使模型非常精確，只要計算能在周期時間內完成，就可以將其集成到HILS測試中。反之，如果無法理解目標系統的物理機制或無法獲得設計規范，則無法創建物理模型。

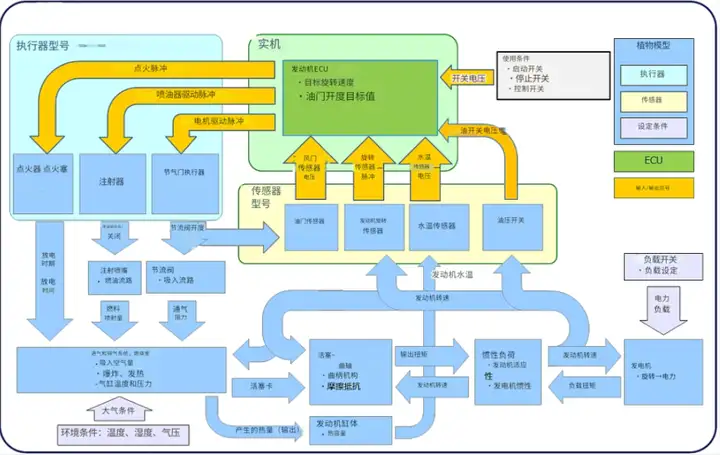

圖 2展示了一個發電機系統模型。圖中顯示了創建系統模型之前的功能模塊和數據流。需要注意的是，HILS系統模型不僅需要產生上述扭矩的發動機本身，還需要執行器和傳感器的子模型。執行器模型接收來自發動機 ECU 的輸出信號，生成發動機所需的物理量，并將其傳遞給發動機。此外，為了將系統模型的狀態傳遞給 ECU，還需要一個傳感器模型，用于根據系統模型的狀態生成 HILS 傳感器信號生成電路所需的數據。雖然執行器和傳感器模型不如發動機本身復雜，但在構建模型之前，仍然需要分析它們的物理機制。

圖2、發電機系統裝置模型圖像

節氣門執行機構和物理模型

讓我們來考慮一下節氣門是如何根據來自 ECU 的節氣門電機驅動脈沖而移動的。

節氣門執行器假定采用直流有刷電機。當在電機端子施加電壓時，根據電機的電磁特性，電流會流過轉子線圈，從而產生轉矩。具體細節請參考電機手冊，但可以計算出ECU內部H橋電路的工作順序：→電機驅動電路中的電流→轉子線圈與磁場之間的磁力→轉子轉矩。

如果驅動脈沖頻率較低，電機扭矩會間歇性產生。如果頻率較高，電機電流會更加平穩，并產生一個大致恒定的扭矩，該扭矩與驅動脈沖的占空比成正比。

電機扭矩通過執行器的機械部分（即減速齒輪）傳遞至節氣門。節氣門受到進氣氣流產生的空氣動力作用（該力的方向隨閥門位置和進氣量而變化）。電機、齒輪、閥門和位置傳感器中也會產生摩擦力。電機扭矩試圖克服這些力并轉動節氣門。由于所有部件旋轉部分的轉動慣量，這會產生旋轉加速度，從而改變閥門的開度。

通過對該過程進行數學建模，我們可以創建執行器和節氣門的物理模型。

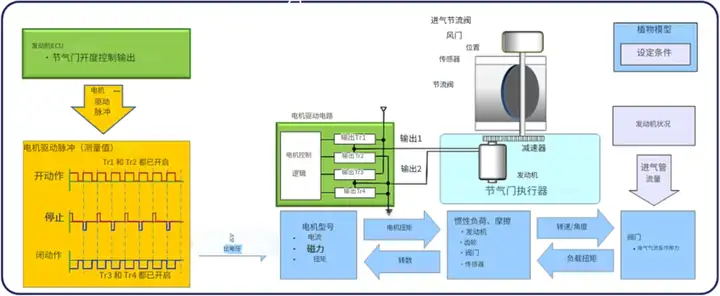

圖3、節氣門機構和物理模型

噴油器機構和物理模型

讓我們來考慮一下ECU的噴油器驅動脈沖是如何驅動噴油器并實現噴油的。

噴油器由燃油泵提供低壓燃油。當ECU輸出晶體管關閉時，噴油器針閥在彈簧力和燃油壓力的作用下被壓緊在閥座上，燃油停止流動。

當輸出晶體管導通時，電流流過螺線管，產生磁力。螺線管的磁力吸引針閥頂部的磁芯，克服彈簧力和燃油壓力，打開針閥。燃油從閥座經噴嘴噴出。

這個過程可以用數學公式來描述，從而建立噴油器的物理模型。

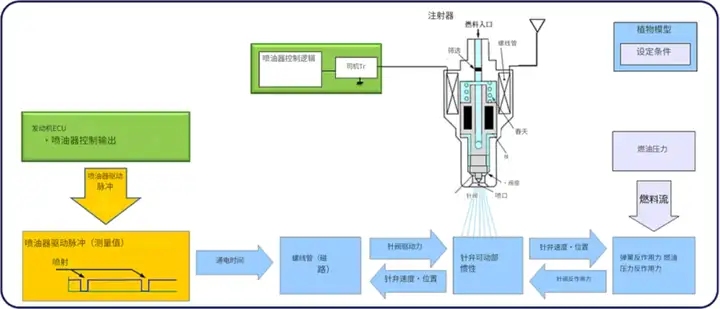

圖4、噴油器機構及物理模型圖

點火機理和物理模型

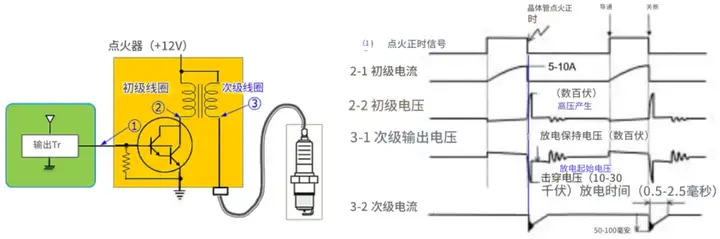

表圖 5顯示了 ECU 的點火驅動脈沖如何使點火器產生高電壓，然后點火塞放電。

當ECU的脈沖輸出（①）持續一段時間后，電流會流過點火器內部的初級線圈，線圈中的電流會顯著增大（②-1）。當脈沖輸出關閉時，初級線圈中的電流被切斷，由于自感作用，初級線圈中會產生數百伏的高壓（②-2）。與磁路共享磁通的次級線圈會產生數十千伏的放電啟動電壓，足以使點火塞放電（③-1）。放電幾乎與點火驅動脈沖的關閉同時開始。

點火塞的放電特性由放電正時、放電持續時間、放電電壓和電流等參數決定。其中，放電正時是影響空燃混合氣燃燒以及溫度和壓力變化的主要因素。而放電持續時間和放電電流的影響較小，因此大多數發動機模型忽略了它們，僅使用放電正時。在本硬件在環仿真（HILS）中，放電正時被視為點火驅動脈沖關閉正時，未采用特殊模型。

圖5、點火器和點火塞的機械結構

發動機轉速傳感器

發動機轉速傳感器信號生成電路產生脈沖，ECU 可以通過輸入頻率來輸入這些脈沖。

脈沖發生器電路的輸入頻率是通過將被控對象模型的發動機轉速乘以一個常數得到的。當旋轉傳感器齒輪安裝在曲軸上時，頻率由以下公式給出：

傳感器頻率（赫茲）= 傳感器齒輪齒數×發動機轉速（轉/分）/ 60

節氣門位置傳感器

節氣門位置傳感器信號生成電路使用 DA 轉換器生成與節氣門開度相對應的電壓值。

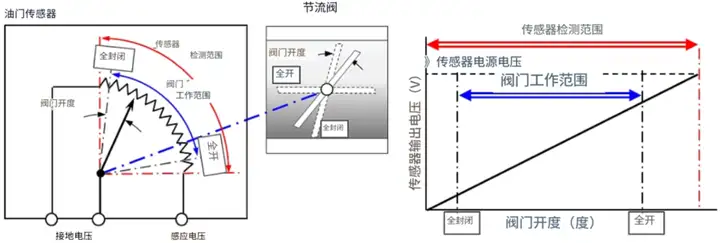

如果節氣門傳感器電阻與傳感器開度成正比，如圖 6所示，則傳感器產生的電壓可以通過將系統模型的節氣門開度乘以一個常數來獲得，如下式所示。

傳感器電壓 (V) = 傳感器開度 (%) / 100×(完全打開電壓 - 完全關閉電壓) +完全關閉電壓

圖6、節氣門位置傳感器

水溫傳感器

發動機冷卻液溫度信號發生電路使用 DA 轉換器產生與水溫等效的電壓，對應于實際車輛的水溫傳感器電路。

發動機水溫會隨發動機運行狀態而變化，因此并非無法模擬。然而，雖然水溫被用作ECU控制（例如啟動控制和故障檢測）的控制條件，但在發動機轉速控制等反饋控制回路中，它并不被視為狀態值。此外，與加速度等反饋回路中的物理量相比，水溫變化較為緩慢。

因此，在本硬件在環仿真中，雖然與實際傳熱模型有很大不同，但我們決定盡可能簡單地實現產生溫度變化的功能，并創建了一個模型，其中與發動機輸出成正比的熱量作用于發動機缸體的熱容量。

油壓開關

油壓開關信號發生電路產生與油壓開關信號電路對應的開/關輸出。

該開關的功能是，當發動機運轉時（油泵運轉時），油壓開關接通并輸出 0V；當發動機停止運轉或潤滑系統發生故障且沒有壓力時，開關斷開并輸出 5V。

總結

如上所述，HILS系統模型需要?jiǎng)?chuàng)建能夠根據系統物理機制運行，并由與電子控制單元（ECU）交換的電信號驅動的模型。根據所用計算機和目標物理現象的不同，模型可以達到不同的精度級別。同樣，在確定模型規格之前，必須仔細考慮HILS的使用方式和測試目標。

在HILS中，由于缺乏設計規范或?qū)崿F(xiàn)系統功能所需的計算時間過長，創建物理模型可能十分困難。在這種情況下，一種替代方法是創建一種稱為統計模型的系統模型，該模型應用實驗數據。下一篇文章我們將探討統計模型。
