摘要

如今，汽車電子嵌入式系統的復雜性和關鍵性正不斷提升，軟件開發領域尤為突出。ISO 26262 功能安全標準是應對這些挑戰的重要舉措之一。該標準對開發過程提出了一系列要求以確保安全性，其中故障注入（FI）被列為評估安全機制有效性和驗證安全需求正確實現的專用技術。

本文的研究目標是開發一種方法，助力將故障注入以連續的方式整合到從系統需求到驗證與確認階段的整個開發流程中。為此，我們探索了各類安全分析方法（如失效模式影響及危害性分析（FMECA）、故障樹分析（FTA）、關鍵路徑分析（CPA）或無干擾分析（FFI）等）在測試計劃制定、高效故障注入測試用例設計中的應用價值。

本文探討了故障注入在驗證與確認過程中的目標和作用，并通過一個基于 AUTOSAR 4.X 的平臺進行實例說明 —— 該平臺集成了一個可信的前燈管理器應用（汽車安全完整性等級 - ASIL B）和一個非可信（質量管理 - QM）應用。所提出的架構通過專用安全機制以及時間和空間分區技術，確保了安全需求的滿足和無干擾（FFI）特性。最后，本文呈現了在法雷奧 GEEDS 開發的運行前燈管理器應用的原型上獲得的故障注入測試結果。

為應對汽車電氣和電子系統的關鍵性及日益增長的復雜性，汽車行業引入了 ISO 26262 道路車輛功能安全標準。該標準針對開發過程中應采用的各類方法和技術提出了建議，以確保 “電氣和電子系統的故障行為不會導致不合理的風險”。故障注入（FI）是實現安全需求驗證的專用技術之一。目前，故障注入已成為 ISO 26262 標準中高度推薦的方法（V 模型的不同階段共包含 10 項與故障注入使用相關的要求），尤其在第 6 部分（軟件開發）中有著明確規定。故障注入能夠驗證安全機制的有效性，而這是其他測試方法無法實現的。

1、研究現狀

1.1 ISO 26262 功能安全標準

1.1.1 安全開發流程

在先前的研究中，我們已探討了在 ISO 26262 標準背景下，將故障注入整合到汽車關鍵系統開發早期階段的相關問題，并論證了如何將故障注入分析結果整合到失效模式影響及危害性分析（FMECA）表格中。該流程還有助于捕捉架構各層級之間的故障傳播路徑。這些分析的價值體現在兩個方面：（i）識別必須集成到系統中的安全機制的性質和位置；（ii）為實施后階段的故障注入實驗提供指導。

安全分析中識別的關鍵路徑顯著提升了安全需求的可追溯性。

1.1.2 確保無干擾（FFI）

如今，汽車系統所用微控制器的處理能力不斷增強，能夠支持更復雜產品的設計。特別是在軟件設計方面，借助這些資源優勢，可以在單個微控制器上集成多個應用。與此同時，這些系統也嵌入了更多關鍵功能。當集成具有不同關鍵性等級（即不同汽車安全完整性等級（ASIL））的應用時，會出現一個重要的安全問題。根據 ISO 26262 標準，由于這些應用之間存在強烈的相互關聯，微控制器上的所有模塊都應按照微控制器適用的最高 ASIL 等級進行開發。這一要求的主要弊端在于，較低 ASIL 等級的應用需要按照 ISO 26262 標準進行不必要的額外開發工作 —— 因為較高 ASIL 等級的模塊需要應用更多的技術和方法。

然而，ISO 26262 標準允許集成不同 ASIL 等級的模塊，但要求必須證明已確保無干擾（FFI）。無干擾（FFI）被定義為 “兩個或多個元素之間不存在可能導致安全需求被違反的級聯失效”。從實際應用角度而言，只有在能夠證明質量管理（QM）或較低 ASIL 等級的模塊不會直接或間接干擾任何較高 ASIL 等級模塊的行為時，才能對其進行集成。兩個軟件應用之間需要考慮的干擾包括：（i）共享數據損壞；（ii）應用程序接口（API）服務調用；（iii）實時行為（調度、任務搶占等）；（iv）共享內存訪問；（v）共享硬件外設。

1.2 驗證與確認活動中的故障注入

1.2.1 故障注入技術

故障注入是一項成熟的技術，已通過多種技術在不同目標上成功應用。

故障注入技術的發展由來已久，最初主要用于驗證安全機制（錯誤檢測和恢復）。失效模型是容錯系統設計的輸入條件，錯誤檢測和恢復機制的開發應能高效地處理錯誤。其效率可通過錯誤檢測覆蓋率（EDC）等條件概率指標進行評估：當注入失效模型中的某一故障時，相應的錯誤檢測機制應被激活，并在必要時觸發恢復機制。其次，故障注入還可用于評估組件（硬件 - HW 或軟件 - SW）在特定故障假設下的魯棒性。這通常是為了評估內置錯誤檢測機制防止違反安全需求的失效模式出現的有效性。此外，ISO 26262 標準中對故障注入的引入，重新激發了汽車行業對該領域的關注。

故障注入通過驗證應用程序?qū)碜怨蚕斫M件的系統性或隨機性故障的整體反應，補充了其他測試技術的不足。此外，它還能在系統和產品層面評估隨機性故障（硬件老化、單粒子翻轉）和系統性失效（編碼 / 實現錯誤）。在軟件層面，故障注入僅用于驗證所考慮應用中是否不存在系統性失效。

1.2.2 FARM 模型

故障注入的核心特征要素包括：待注入故障集（失效模型）、注入故障時的系統活動（激活條件）、實驗結果的讀取數據以及基于讀取數據評估的指標。這些要素構成了執行故障注入的 FARM 模型的基礎。FARM 模型能夠有效描述故障注入環境，本研究將其作為故障注入實驗設計的參考依據。

值得注意的是，首先需要定義待評估的指標，因為這些指標將指導整個故障注入過程。然而，指標數值的評估需在最后一步通過處理讀取數據提供的信息來完成。失效模型、系統激活條件和讀取數據的定義應確保能夠有意義且高效地獲取各項指標。

FARM 模型在本文中具有重要意義，所有故障注入實驗均遵循該模型進行設計。

2、用于驗證與確認的故障注入

前文已闡述了安全分析在識別關鍵要素和關鍵傳播路徑方面的重要性。此外，為確保各架構層級的安全需求得到滿足，還需識別并實施多種檢測和緩解手段。

本節將說明安全分析如何助力故障注入測試的設計。特別是，故障注入通過提供安全機制覆蓋率和關鍵路徑正確緩解的專用指標，能夠驗證安全需求和無干擾（FFI）的實現情況。

關于驗證與確認活動，ISO 26262 標準的第 4 部分、第 5 部分和第 6 部分均對故障注入提出了要求。本研究重點關注第 4 部分（系統層面）和第 6 部分（軟件層面）的相關要求。

2.1 ISO 26262 標準對故障注入的要求

2.1.1 軟件單元測試與軟件集成測試

在這兩個層面，應應用故障注入以證明軟件單元實現以下目標：a) 符合軟件單元設計規范；b) 符合軟硬件接口規范；c) 具備規定的功能；d) 確保不存在非預期功能；e) 具備魯棒性；示例：無不可訪問的軟件，錯誤檢測和錯誤處理機制有效。f) 擁有支持其功能所需的充足資源。

在該層面，故障注入（包括通過破壞變量值、引入代碼變異或破壞中央處理器（CPU）寄存器值等方式注入任意故障）至少在所有層級都被推薦使用，對于 ASIL D 等級以及軟件集成測試中的 ASIL C 等級則特別推薦。

此外，ISO 26262 標準要求執行 “基于需求的測試”。這意味著必須對為確保任何 ASIL 等級安全需求而確定的所有安全機制進行測試。這些測試的設計需要采用故障注入技術。因此，應為所有 ASIL 等級執行故障注入實驗，以證明不存在非預期功能或目標（軟件單元或軟件架構）具備魯棒性。

綜上所述，在系統層面，為驗證安全分析中識別的潛在原因的傳播情況、驗證已實施安全機制的錯誤檢測覆蓋率，所有 ASIL 等級都必須進行故障注入。僅 ASIL D 等級要求注入任意故障，軟件集成測試中的 ASIL C 等級也有此要求。之所以僅對較高等級有此要求，是因為隨著故障注入強度的增加（如隨機故障注入），測試工作量會顯著增大。

2.1.2 系統測試

在 ISO 26262 標準的第 4 部分中，要求在軟硬件集成層面以及產品和系統層面（根據所選命名方式）應用故障注入。

在這些層面，ISO 26262 標準要求故障注入實現以下目標：

· 證明安全機制的診斷覆蓋率有效性；

· 證明安全需求的正確實現。

與第 6 部分類似，至少在 ASIL C 等級以下強烈推薦使用故障注入，對于 ASIL B 等級，在軟硬件集成層面特別推薦使用故障注入以證明安全需求的正確實現。此外，為驗證功能和非功能需求，也強烈推薦執行基于需求的測試。必須使用故障注入技術驗證所有 ASIL 等級的安全需求。

2.2 故障注入測試的目標與設計

本節將探討定義的 FARM 方法在確定故障注入測試目標和規劃測試中的適用性。

2.2.1 實驗?zāi)繕?biāo)定義

借助 ASIL 各層級之間的可追溯性，安全分析有助于識別架構中最關鍵的要素和最關鍵的傳播路徑。為證明導致安全需求違反的原因已得到緩解，需要對這些關鍵要素和路徑進行重點驗證。

首先選擇 ASIL 等級最高的對象作為實驗?zāi)繕?biāo)，然后按照關鍵性遞減的順序選擇其他可能的目標。

盡管如此，所選目標通常至少需要實施一項安全機制。因此，還需要證明其針對所考慮失效模型的有效性。

2.2.2 待評估指標

故障注入主要有兩個目標。一方面，驗證安全需求未被違反：確保安全分析中的失效模型不會通過關鍵路徑傳播并違反安全需求。這可以通過識別失效模式分布來量化（將失效模式與安全需求相關聯）。失效模式分布可通過 “餅圖”“柱狀圖” 或 “直方圖” 表示，能夠評估導致安全需求違反的失效發生率。

另一方面，故障注入用于驗證安全機制的有效性：確保安全分析中的失效模型能夠被安全機制妥善處理。在此，目標是根據分析中識別的失效模型，評估安全機制的錯誤檢測覆蓋率（EDC）和 / 或錯誤恢復覆蓋率（ERC）。通常，這些結果通過 “餅圖” 呈現，以直觀展示已覆蓋故障和未覆蓋失效之間的差異。

然而，這些指標僅量化了安全機制的有效性和所提出架構的容錯能力，以防止非預期事件（UEs）的發生。此外，故障注入還能獲得一些定性指標。

因此，它有助于識別安全機制的覆蓋率不足問題，特別是針對那些已聲明并用于定量安全分析的 “診斷覆蓋率” 或 “覆蓋因子”。其主要差異在于所考慮的失效模型 —— 因為需要驗證安全機制聲稱要處理的整個失效模型。此外，覆蓋率不足可能導致以下結果：

· 重新實施安全機制；

· 添加其他機制以緩解特定故障或修改設計。

最后，在評估故障分布時，可能會發現實施前階段未識別的失效模式。這主要有兩個原因：一方面，安全分析執行不當，導致失效模型的故障傳播路徑不正確，或由于設計復雜性導致失效模式難以識別；另一方面，功能需求和安全需求的規范存在錯誤。事實上，如果需求缺失或相互干擾過多，這些故障可能導致意外行為。

這些定性結果旨在驗證安全分析中所做的假設和選擇是否合理。

2.2.3 待注入故障

失效模型可從針對每個關鍵要素或路徑識別的潛在故障原因的安全分析中提取。有兩種可能的故障注入策略：

驗證已識別的失效模式（例如 FMECA 表格中的某一行）是否能被已實施的安全機制正確處理。因此，通過注入導致所考慮失效模式的代表性故障原因，可以激活已識別的安全需求，從而便于測試。

假設在安全分析中已識別出 “n” 個潛在原因，這些原因能夠激活軟件模塊失效模式（FM）的 “n” 個等價類（EC）。注入這些原因可以驗證安全機制是否能正確緩解軟件模塊的失效模式，或發現覆蓋率不足的問題。

在此，安全分析會識別出一組潛在原因。實驗包括注入所有可能的原因，以檢查安全分析中識別的傳播路徑是否有效。在這種情況下，必須驗證傳播是否得到了妥善緩解。

在該活動中，策略的選擇與可用故障注入工具提供的故障注入能力無關。其目標僅在于定義為獲得所需指標而應注入的故障集。

2.2.4 激活模型

激活模型是一組數據模式，旨在觸發注入的故障。一般而言，解決方案是使用目標的代表性環境，以評估目標在代表性使用場景中出現故障時的行為。激活模型可根據目標的頻率、關鍵性等因素進行選擇。

然而，利用目標及其環境動態的行為模型，可以顯著改進激活集的確定。系統設計階段開發的行為模型（如用于描述功能和非功能行為的序列圖、時序圖或用例）在設計代表性故障注入測試中具有重要意義。基于這些模型，可以確定觸發注入的時機：（i）基于目標組件的狀態；（ii）基于來自環境的輸入。

2.2.5 讀取數據

獲取讀取數據的目的是根據安全需求驗證和確認系統，并驗證安全機制的有效性（即計算相關指標）。

為定義這些讀取數據，建議利用安全分析結果，特別是 FMECA 表格中的以下列：失效模式、影響（局部影響和對較高架構層級的影響）以及描述安全機制的列。

這些列描述了故障傳播的各種影響，因此應用于定義必須在目標上觀察和采集的變量（物理或數字變量）。還應記錄這些測量點的更多細節（如狀態或事件，例如時間戳、變量日志文件）。這組變量 / 狀態能夠指示：（i）安全機制是否已被觸發；（ii）錯誤處理是否正確。

然后，基于讀取數據，可以建立目標狀態的邏輯表達式（或安全屬性），以檢測安全需求何時被違反。

對讀取數據的分析有助于評估過程初期定義的指標。然而，結果可能存在模糊性，需要進行深入分析。這些實驗可分為四類（見表 1）。此處的實驗是在至少實施了一項防止安全需求違反的安全機制的目標上進行的。該表格忽略了未被激活的故障（通常屬于 “無觀察結果” 類別）。

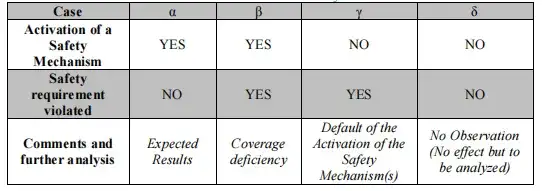

表 1、讀取數據分析

預期行為（類別 α）是在故障存在時激活安全機制，防止安全需求被違反。這種行為應具有最高的概率。顯然，在其他所有情況下，需要借助實驗的詳細執行軌跡對安全機制進行深入分析。類別 β 對應已實施安全機制的覆蓋率不足；類別 γ 通常意味著設計或?qū)崿F(xiàn)存在問題（因為安全機制未被激活）；類別 δ 的可能原因包括故障注入實驗本身的缺陷：（i）錯誤仍處于潛伏狀態，未被測試場景激活；（ii）故障已被其他機制或設計（如在使用前重新初始化被注入損壞的數據）所容忍。

然而，在傳統的故障注入活動中，輸出結果通常是由上述類別組成的餅圖。理想情況下，100% 的錯誤都能被檢測和恢復，從而確保安全需求不被違反。但在實際情況中，部分錯誤可能無法被內部錯誤檢測機制檢測到或無法恢復。此時，高層級的安全機制應防止安全需求被違反。

綜上所述，安全分析檢查 / 推薦應實施的安全機制，而故障注入測試量化這些機制的效率（即檢測和恢復覆蓋率）。由于安全機制可以防止非預期事件（UEs）的發生，因此能夠驗證安全需求是否得到滿足或無干擾（FFI）是否得到確保。

當安全屬性被違反時，結論主要有兩點：（i）安全機制的覆蓋率不足，應分析該機制的實現以必要時提高覆蓋率；（ii）缺少安全機制，因此需要修訂設計。

3、案例研究描述：前燈系統

本文通過一個前燈系統對所提出的方法進行說明。該電子系統控制汽車的兩個前燈。

作者認為這是一個非常簡單的系統，其安全關鍵性等級適中（ASIL B）。在該等級下，ISO 26262 標準并未 “強烈推薦” 所有與故障注入相關的要求。

然而，仍可對所提出的方法進行 “概念驗證”。

為了說明軟件架構的背景，本節首先描述系統層面和產品層面的相關內容。實際上，故障注入測試的目標是基于較高架構層級的假設和分析確定的。這有助于實現需求的可追溯性，從而識別高效的故障注入測試用例。測試的主要目標是軟件架構和看門狗管理器（WdgM）。

本節旨在為該架構的驗證與確認奠定基礎。

3.1 系統和產品架構層面的描述

前燈系統有兩個系統功能需求：

· 前燈系統必須根據駕駛員的請求照亮道路；

· 前燈系統必須設置儀表盤燈光指示器。

初步危害分析（PHA）識別出兩個非預期事件（UEs）（見表 2）。這兩個與安全相關的非預期事件（UE01 和 UE02）均被評定為 ASIL B 等級。

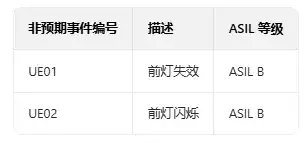

表 2、初步危害分析（PHA）中的非預期事件（UEs）及其 ASIL 等級

因此，可以定義兩個安全需求（稱為安全目標（SG））。根據初步危害分析（PHA），為每個安全目標分配了相應的 ASIL 等級。

SG1：系統不得無故關閉兩個前燈（ASIL B）SG2：系統應防止前燈閃爍（ASIL B）

需要說明的是，定量分析不在本研究的范圍內。

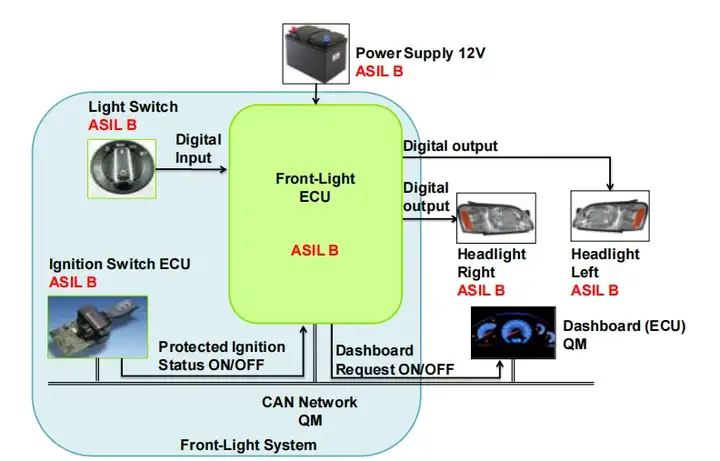

圖 1、前燈系統架構

3.2 系統架構層面的描述

系統架構如圖 1 所示。核心產品是前燈電子控制單元（ECU），其通過收集點火開關 ECU 和燈光開關 ECU 的信息，控制前燈的開啟 / 關閉并點亮儀表盤指示器。當前燈開關狀態和點火開關狀態均為開啟時，前燈 ECU 必須點亮汽車的兩個前燈和儀表盤指示器。

所有產品功能需求匯總于表 3。

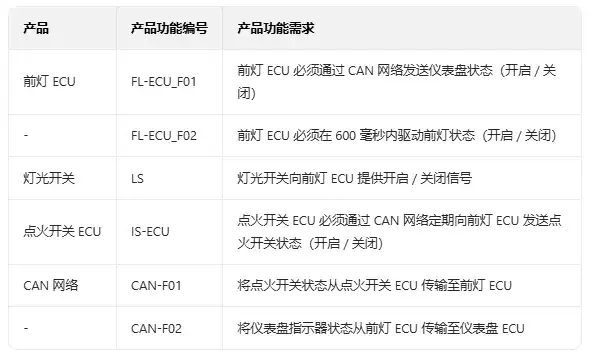

表 3、前燈系統功能描述（重點關注前燈 ECU）

隨后，執行了失效模式影響及危害性分析（FMECA），以識別可能導致安全目標（SGs）被違反的失效模式（前燈 ECU 的兩個失效模式見表 4）。FMECA 還能夠為產品分配 ASIL 等級并定義系統安全機制。

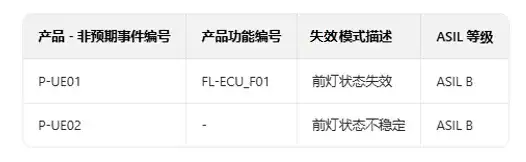

表 4、FMECA 中識別的導致安全目標違反的前燈 ECU 失效模式

3.3 產品層面的信息

在該層面，僅考慮運行軟件應用的微控制器，因此不詳細描述電子卡的設計和所選解決方案。

產品層面的輸入和輸出鏈路與系統層面類似，未新增相關失效模式。特別是，表 4 中定義的兩個產品級非預期事件（P-UEs）也可視為兩個軟件級非預期事件（SW-UE01 和 SW-UE02）。

然而，需要考慮微控制器的以下失效模式：硬件失效以及微控制器上運行的應用之間的無干擾（FFI）問題。

3.3.1 硬件平臺

Leopard SPC56EL70 微控制器基于 PowerPC 架構，包含兩個相同的處理器（e200z4d 內核），并連接到一個共享主內存。該微控制器可配置為鎖步模式或解耦模式。

在鎖步模式下，兩個內核執行相同的指令并比較結果。這種模式通過對瞬態硬件失效提供容錯能力，確保關鍵功能（如 ASIL C 和 D 等級）的安全性。解耦模式允許每個內核執行不同的指令，從而并行執行多個任務。該模式提供的資源可用于提升應用性能和 / 或?qū)嵤┌踩珯C制。

該微控制器符合 ISO 26262 第 10 章中關于脫離上下文的安全元素（SEooC）的安全要求，滿足 ASIL D 等級的需求。

3.3.2 無干擾（FFI）分析

通過分析干擾通道，無干擾（FFI）分析可能識別出導致較高 ASIL 等級應用故障的多種原因。這些已識別的原因還需要緩解手段（即定義安全機制），以防止安全目標被違反。

簡而言之，微控制器上分配了兩個具有不同關鍵性等級的應用：一個 ASIL B 等級應用和一個 QM 等級應用，分別對應功能 FL-ECU_F01 和 FL-ECU_F02。

在實際應用中，QM 等級應用不得通過以下通道干擾 ASIL B 等級應用：

1. 實時行為干擾：例如，QM 等級應用的錯誤執行（執行時間過長、周期錯誤）；

2. 服務調用干擾：例如，QM 等級應用向 ASIL B 等級應用提供錯誤輸入；

3. 共享數據干擾：例如，QM 等級應用損壞 ASIL B 等級應用的關鍵數據；

4. 共享內存干擾：例如，QM 等級應用通過共享內存（ROM、RAM、堆棧）損壞關鍵數據。

這些干擾均可定義為軟件級非預期事件（SW-UEs），分別標記為 SW-UE03 至 SW-UE06。由于這些非預期事件的發生可能導致 SG1 或 SG2 被違反，因此均被評定為 ASIL B 等級。

為提供一個允許軟件組件無意外干擾執行的運行環境，需要對計算和通信資源進行時間和空間分區。

· 空間分區：確保一個軟件組件無法修改另一個軟件組件的代碼或私有數據，同時防止軟件組件干擾其他軟件組件對外部設備（如執行器）的控制。

· 時間分區：確保一個軟件組件不會影響其他軟件組件訪問共享資源（如公共網絡或共享 CPU）的能力，包括資源提供服務的時間行為（延遲、抖動、調度訪問期間的可用時長）。

3.4 軟件架構描述

3.4.1 AUTOSAR：汽車開放系統架構

AUTOSAR是由主要原始設備制造商（OEMs）和供應商聯合開發的汽車電子 / 電氣（E/E）軟件架構標準，是汽車行業軟件開發的重要組成部分。

AUTOSAR 倡導基于應用的汽車軟件開發方法，而非基于電子控制單元（ECU）的方法。因此，只要應用遵循指定的流程并使用提供的接口，就能實現平臺無關性。AUTOSAR 架構主要包括應用層（由軟件組件（SWC）組成）、運行時環境（RTE）和基礎軟件（BSW）。

基礎軟件（BSW）由三個主要層級組成：服務層、ECU 抽象層和微控制器層。

這些層級進一步分解為五個棧（每個棧跨層級）：服務棧、內存棧、通信棧、輸入 / 輸出硬件抽象棧和復雜設備驅動棧。

為實現無干擾（FFI）的分區要求，使用了以下 AUTOSAR 概念和模塊：

· OS - 應用程序：AUTOSAR-OS 允許將不同的 OS 對象（任務、中斷服務程序（ISRs）、警報等）分組為所謂的 OS - 應用程序。同一 OS - 應用程序內的所有對象共享其內存保護方案和訪問權限。

根據 AUTOSAR-OS 規范，OS - 應用程序可分為可信和非可信兩類。可信 OS - 應用程序允許在 CPU 管理模式下無限制運行，而非可信 OS - 應用程序則在 CPU 用戶模式下運行，對 OS 和硬件資源的訪問受到限制。

· MMU/MPU：OS 應滿足的基本內存保護要求是保護 OS - 應用程序的數據、代碼和堆棧段。在 AUTOSAR OS 標準中，這種保護在非可信 OS - 應用程序執行期間激活，以防止可信 OS - 應用程序的內存段被損壞。此外，如有必要，還可用于保護同一 OS - 應用程序內的私有數據和堆棧。

內存保護需要微控制器具備內存管理單元（MMU）和 / 或內存保護單元（MPU）的硬件支持。

· AUTOSAR OS - 應用程序間通信器（IOC）：兩個 OS - 應用程序之間的通信也需要受到保護。實際上，OS - 應用程序旨在創建內存保護邊界，因此需要專用的通信機制來跨越這些邊界。此功能在 AUTOSAR-OS 中實現，稱為 IOC（OS - 應用程序間通信器）。它是 OS - 應用程序之間的專用通信手段，無論 OS - 應用程序是否分配到同一個內核（通信可發生在同一內核上的兩個 OS - 應用程序之間，或多核架構中分配到不同內核的 OS - 應用程序之間）。其主要功能是通過緩沖區確保傳輸消息的完整性，這些消息可以是數據結構或通知（如任務激活、回調等）。

3.4.2 前燈管理器的軟件架構

該軟件架構相對簡單，全部由一個基于微控制器最高 ASIL 等級（即 ASIL B）開發的 AUTOSAR-OS 控制。

如無干擾（FFI）分析中所定義，系統包含兩個 OS - 應用程序。可信 OS - 應用程序管理安全關鍵功能（ASIL B），包括：四個軟件組件（開關事件、燈光請求、前燈管理器和前燈）、一個可信運行時環境（RTE）、系統服務（BSWM、WdgM）、輸入 / 輸出硬件抽象棧、IOC 和端到端（E2E）保護（用于解除燈光開關狀態的保護）。該 OS - 應用程序運行軟件組件的關鍵可運行實體，其目的是收集燈光開關和點火開關的信息，并處理儀表盤指示器和前燈的狀態。

此外，非可信 OS - 應用程序由兩個軟件組件（ComStackDemoApp 和另一個應用程序 SystackDemoApp）、一個非可信運行時環境（RTE）以及用于 CAN 傳輸和接收的通信棧組成。

端到端（E2E）保護是設計中的一個重要環節。來自點火開關的信號屬于 ASIL B 等級，但該信號由 QM 等級 OS - 應用程序的模塊處理。端到端（E2E）保護可防止 QM 等級應用程序造成的數據損壞，并確保關鍵路徑上 ASIL B 等級的需求得到滿足。

對圖 2 中描述的架構執行了軟件失效模式影響及危害性分析（FMECA），以詳細說明軟件架構上的故障傳播路徑。表 5 給出了完整表格中的一個示例行。需要說明的是，完整表格包含 116 行失效模式，所考慮的失效模式包括時序錯誤（如任務周期過快或過慢、調度錯誤、執行超時）、數據錯誤（數據損壞：超出范圍、有效錯誤或數據丟失）、函數調用錯誤（函數未被調用、函數調用參數錯誤）。

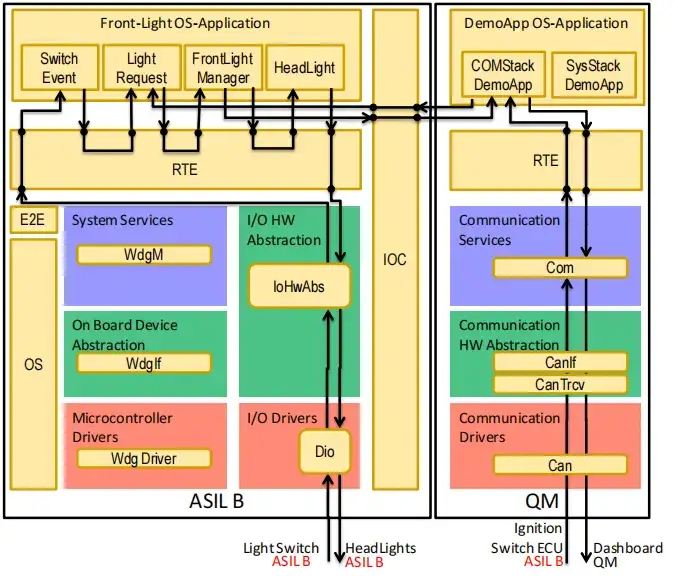

圖 2、前燈管理器的軟件架構

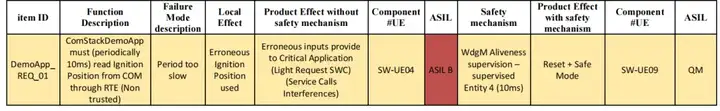

表 5、對圖2中描述的軟件架構執行的軟件 FMECA 中的一行示例

已識別出用于處理軟件模塊失效模式的安全機制。配置了看門狗管理器（WdgM）的三個活性監控，以確保關鍵軟件組件仍在執行。同時，還監控 ComStackDemoApp 和 CAN 棧的活性，以防止對提供給燈光請求的點火開關狀態造成干擾。實施了控制流和截止時間監控，以監控 ASIL B 等級軟件組件的執行。

在該應用中，關鍵路徑上多個模塊提供的有效錯誤可能無法被檢測到，從而導致安全需求被違反。由于這種情況發生的概率極低，因此其覆蓋率不足問題未被重視，可通過重新設計安全機制來解決。

3.4.3 聚焦一項軟件安全機制：看門狗管理器（WdgM）

在提出的安全機制中，我們特意選擇聚焦于看門狗管理器（WdgM）（表 5 中識別的機制）。

看門狗管理器（WdgM）模塊是基于 AUTOSAR 架構的關鍵軟件模塊，用于確保應用程序的安全運行，檢測時序和邏輯約束的違反。WdgM 屬于系統服務層，負責錯誤檢測、隔離和恢復。它提供三種監控機制：活性監控、截止時間監控和控制流監控；以及四種錯誤響應：向其他 AUTOSAR 模塊發送錯誤信號、將錯誤記錄到診斷事件管理器或開發錯誤跟蹤器模塊、分區復位（重啟特定 OS - 應用程序）和微控制器復位。WdgM 通過監控所謂的受監控實體（SE）來監督軟件的執行。這些受監控實體（SE）與 AUTOSAR 中的架構構建塊（如軟件組件（SWC）、復雜設備驅動（CDD）、運行時環境（RTE）、基礎軟件（BSW）模塊等）沒有固定關系。

在每個受監控實體（SE）中，可以定義多種監控（活性、截止時間、控制流）。每個受監控實體（SE）通過檢查點及其之間的轉換來定義，形成一個受監控實體（SE）的圖，其中檢查點對應圖的狀態。一個圖可能有一個或多個初始檢查點和一個或多個最終檢查點。這些圖在 WdgM 配置期間靜態定義。

在運行時，受監控實體（SE）到達檢查點時會調用 WdgM API。然后，WdgM 驗證接收到的檢查點序列（從任何初始檢查點開始，到任何最終檢查點結束）是否正確。

具體而言，活性監控通過受監控實體調用一個檢查點來實現。WdgM 定期檢查該檢查點是否在給定范圍內到達（既不過于頻繁也不過于稀疏）。截止時間監控檢查受監控實體（SE）兩個檢查點之間的時序轉換。最后，邏輯監控確保受監控實體（SE）的圖正確執行。

因此，每次受監控實體（SE）報告新的檢查點時，WdgM 必須驗證前一個檢查點和報告的檢查點之間是否配置了轉換。

首先實現了一個符合 AUTOSAR 需求的版本（QM 版本）。然后，將該模塊視為脫離上下文的安全元素（SEooC）進行安全分析。

該模塊的失效模式主要有兩類：（i）誤報：WdgM 意外觸發重新配置（發送錯誤信號、記錄錯誤、復位目標等）；（ii）漏報：錯誤檢測或管理的覆蓋率不足，即 WdgM 未檢測到錯誤行為。

安全分析突顯了 WdgM 實現中的一個缺陷：部分錯誤可能無法被檢測到。

· 截止時間錯誤：截止時間違反可能未被檢測到，或檢測過晚。實際上，如果未收到最終檢查點，則不會檢測到任何錯誤。

· 控制流錯誤：如果應用程序在控制流圖中間停止發送檢查點，則 WdgM 不會檢測到任何錯誤，盡管該圖未完成。

此外，安全分析還揭示了導致 WdgM 失效模式的多種潛在原因，并定義了緩解這些原因的安全機制。例如，之前使用一個全局變量存儲 WdgM 的狀態，該數據的損壞可能導致失效模式的發生，具有關鍵性。為防止這種情況，決定在內存中三重存儲該變量的值，以避免 WdgM 設計中的單點錯誤。這種安全機制通過多數投票來屏蔽其中一個副本中的錯誤。

為處理這些情況，實現了 WdgM 的第二個版本（“安全版本”），該版本實現了安全分析識別的需求。

4、案例研究的概念驗證

本節將說明故障注入測試計劃，并描述和分析這些測試的結果。測試聚焦于表 5 中描述的軟件失效模式影響及危害性分析（FMECA）行。該行定義了兩個注入目標：首先，所考慮失效模式的傳播可能違反無干擾（FFI），并可能導致安全目標 SG1 或 SG2 被違反；其次，該行還將 WdgM 識別為緩解關鍵路徑的手段，從而確保無干擾（FFI）和安全需求的滿足。

盡管在整個案例研究中沒有明確顯示和說明，但所有故障注入實驗均遵循 FARM 模型進行設計。

4.1 故障注入目標

4.1.1 關鍵路徑驗證

實驗?zāi)繕?biāo)如下：“ComStackDemoApp 必須通過非可信運行時環境（RTE）定期（10 毫秒）從 COM 模塊讀取點火開關位置”。失效模式 “周期過慢” 可能通過提供錯誤的點火開關位置，對 ASIL B 等級的燈光請求軟件組件（SWC）造成干擾。ComStackDemoApp 可能干擾前燈管理器的關鍵應用程序，最終可能在系統層面違反安全目標 SG1 和 / 或 SG2。

為驗證安全需求，注入失效模式的潛在原因應能證明對關鍵應用程序輸出無影響，且 WdgM 能夠正確檢測和處理該失效。

因此，應定義失效模型以模擬失效模式 “周期過慢” 的發生。需要確定該失效模式的原因，一個簡單的例子是終止負責執行該功能的任務。

然而，為考慮更多失效模式變體，決定測試該功能的不同周期值。在正常行為下，可運行實體的周期為 10 毫秒。測試的周期值范圍為 20 毫秒至 100 毫秒，步長為 10 毫秒。

從激活模型來看，很容易發現有兩個用例可能導致安全目標被違反。實際上，當 ComStackDemoApp 無法向 IOC 提供點火開關的新值時，該失效模式具有關鍵性。

一方面，應在前燈已開啟時注入錯誤。在這種情況下，前燈可能閃爍或關閉。另一方面，對應的用例是前燈關閉、燈光開關已開啟，且通過 CAN 接收到點火開關命令。在這種情況下，如果 ComStackDemoApp 的周期過長，前燈可能會延遲點亮。圖 3 展示了周期暫時加倍時的第二個用例。

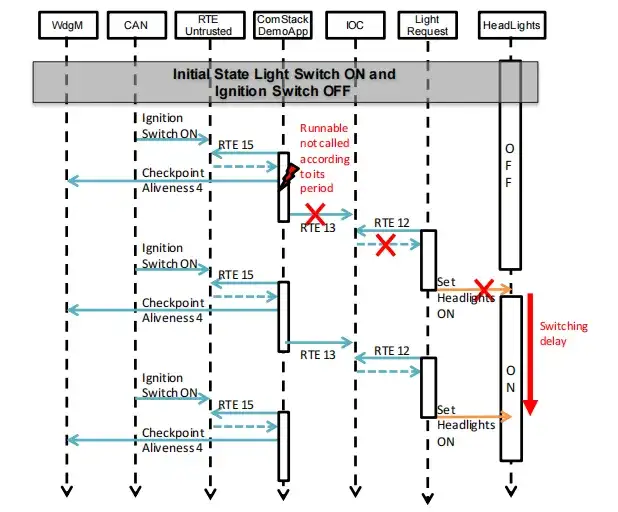

圖 3、前燈激活的簡化序列圖

分析實驗結果需要以下讀取數據：表 5 中的局部影響 “使用錯誤的點火開關位置” 應在燈光請求軟件組件（SWC）中進行監控，同時監控前燈狀態。此外，還應監控 WdgM 以驗證其是否檢測并處理了該錯誤。最后，如果安全機制有效，前燈將開啟；否則，前燈將保持關閉。

4.1.2 安全機制

在前面提出了一種安全機制來處理該失效模式：使用 WdgM 的活性監控來檢測故障，首先復位應用程序，如果錯誤未得到糾正，則將系統置于安全模式（兩個前燈始終保持開啟）。如前所述，故障注入還應用于評估 WdgM 的覆蓋率有效性（其分配的 ASIL 等級與關鍵應用程序相同：ASIL B）。

預期的主要指標是 WdgM 的錯誤檢測覆蓋率（EDC）和錯誤恢復覆蓋率（ERC）。還應評估 WdgM 實現的魯棒性 —— 在這種情況下，評估 WdgM 的內存（RAM/ROM/ 堆棧）被損壞時的行為。這可以評估代碼質量，并發現潛在的弱點。在 WdgM 案例研究中，已發現導致誤報和漏報的錯誤。

最后，相同的方法可應用于失效模式影響及危害性分析（FMECA）的每一行，或通過分析識別的關鍵路徑。

4.2 測試平臺描述

從實際應用角度而言，法雷奧 GEEDS 開發的故障注入工具提供了實施故障注入所需的所有功能。該平臺采用兩種故障注入技術：軟件實現故障注入（SWIFI）和基于 Nexus 的故障注入。軟件實現故障注入（SWIFI）基于修改應用程序的源代碼；基于 Nexus 的故障注入利用部分微控制器的片上調試功能訪問內存并損壞數據。

圖 4 展示了故障注入工具鏈的概述，包括：目標、控制器、源代碼和基于 Eclipse 的應用程序。目標是運行在前面描述的 SPC56EL70 微控制器上的前燈管理器應用程序（二進制文件）。

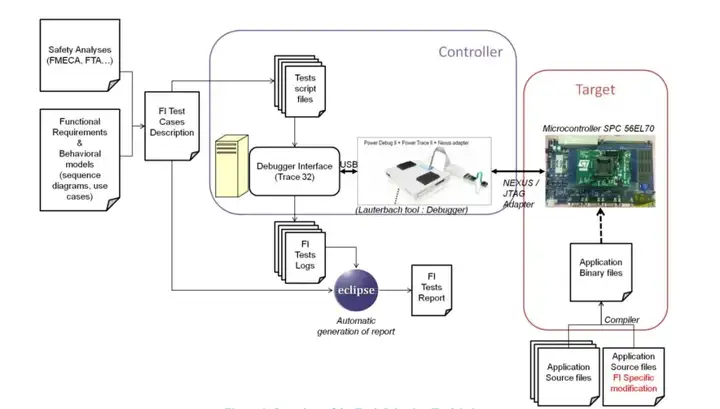

圖 4、故障注入工具鏈概述

控制器由 Lauterbach 調試器組成，通過 Nexus 探針連接到微控制器。該調試器能夠訪問微控制器的所有內存段，特別是通過監控應用程序的執行軌跡。它還可作為故障注入器，允許損壞 / 修改內存（可在應用程序執行期間實時進行）。該調試器實現了 Nexus 5001 論壇?定義的 Nexus Class 3 + 標準。這類調試器提供兩項重要功能，可在不影響應用程序?qū)崟r執行的情況下進行故障注入：“實時” 運行時內存訪問和片上觀察點。觀察點能夠觸發故障注入或發出應用程序事件信號，而無需停止應用程序。“實時” 內存訪問功能解決了在不增加時間開銷的情況下寫入或讀取內存的問題。

調試器由 Trace32 軟件解釋的腳本文件（PRACTICE 語言）控制，該軟件與探針進行交互。

源代碼通過 Wind River 編譯生成.elf 文件（二進制文件），然后燒錄到微控制器中。軟件實現故障注入（SWIFI）可通過修改應用程序源代碼的一部分來實現，修改后的源代碼經編譯后在微控制器上執行。基于 Eclipse 的應用程序能夠自動為平臺上執行的所有測試生成報告。該應用程序的輸入是故障注入測試用例描述和故障注入測試日志（讀取數據）。

4.3 測試設置

首先，假設微控制器和內存通過直接在微控制器電路中實施的錯誤檢測和糾正機制，能夠有效抵御隨機故障。

其次，為防止其他損壞，任何故障注入實驗之前的首要操作是將應用程序燒錄到目標中。這一步驟會加載應用程序，并驗證加載的應用程序是否未被損壞。

此外，故障注入測試用例主要針對內存中靜態定義的全局變量。因此，在實驗期間可以有效控制這些變量的值。

4.4 關鍵路徑上獲得的結果

假設點亮前燈的響應時間必須小于 600 毫秒。應用程序必須在該時間內達到預期狀態（在所考慮的用例中為前燈開啟）。

針對所考慮的關鍵路徑執行了 18 個測試用例：每個用例 9 個。結果可分為以下幾類：

· 容忍錯誤：WdgM 未檢測到錯誤（根據其配置），即使周期部分降級（輸出刷新頻率低于規定值），系統仍能正常運行。[周期 = 20 毫秒]

· 檢測并容忍錯誤：WdgM 檢測到錯誤，但未執行任何恢復操作。系統在降級模式下運行（輸出刷新頻率低于規定值）。[周期 = 30 毫秒或 40 毫秒]

· 檢測并恢復錯誤：在這些情況下，WdgM 檢測到活性錯誤，并啟動微控制器復位。在第一個用例中，前燈會閃爍（復位期間關閉 37 毫秒），然后系統恢復正常運行（前燈開啟）；在第二個用例中，從注入錯誤和接收到點火開關命令到系統切換狀態的最長時間為 220 毫秒（對應 WdgM 檢測錯誤和應用程序復位的時間）。

測試結果的定性分析（即評估測試的讀取數據）可能具有挑戰性。由于外部環境的復雜性，應用程序的行為可能難以評估。然而，在前燈管理器的案例中，復雜性較低。結果定性分析可通過觀察已識別的輸出信號（如前燈狀態）或選定的參數（檢測標志）或異常來完成。

所有測試均可歸類為表 1 中的 α 類和 δ 類，未出現違反 SG1 或 SG2 的情況。

綜上所述，已實施的應用程序能夠滿足需求，安全機制在響應時間內正確處理故障行為。在最壞情況下，即使發生失效模式，復位也能快速觸發，不會被察覺。單一故障不足以單獨違反安全目標，已實施的安全機制足以處理表 5 中所考慮的失效模式。

之后，應對失效模式影響及危害性分析（FMECA）中識別的每個失效模式執行相同的方法。

4.5 看門狗管理器（WdgM）上獲得的結果

4.5.1 兩個 WdgM 實現的錯誤檢測覆蓋率評估

對前面描述的 WdgM 實現進行了測試，以評估其檢測和恢復活性 / 截止時間 / 控制流錯誤的有效性。換句話說，這些測試旨在驗證 WdgM 實現集成后是否滿足其功能規范，并衡量兩個版本之間的改進。

在此，所考慮的失效模型為：（i）軟件組件（SWC）向 WdgM 發送錯誤的檢查點；（ii）檢查點的發送具有錯誤的時序行為。

為執行測試，每個監控都配置了兩個實例：一個實例在測試使用的模式下啟用，另一個實例在應用程序使用的模式下禁用。這能夠驗證未配置的檢查點、已配置但未激活的檢查點和已激活的檢查點。共有 2562 種可能的檢查點：256 個受監控實體，每個實體有 256 個檢查點。已實施的配置包括兩個活性監控檢查點、兩個控制流監控（每個有 6 個檢查點和 6 個轉換）以及兩個截止時間監控（每個有 2 個檢查點）。

為注入故障，設計了一個軟件組件（SWC），用于模擬檢查點的所有可能行為。然后，監控 WdgM 的內部變量和微控制器的復位情況。這些變量有助于驗證是否已檢測到預期的監控錯誤，微控制器復位則能驗證錯誤是否已被恢復。

獲得的結果如圖 5 所示。

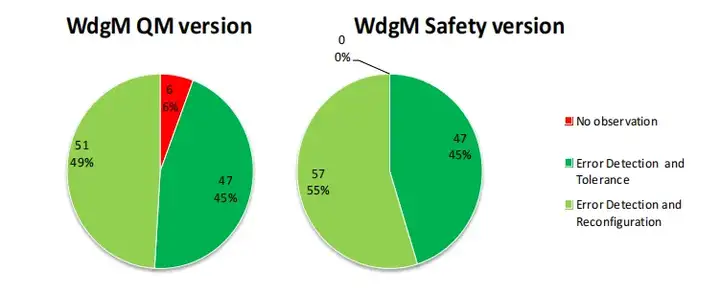

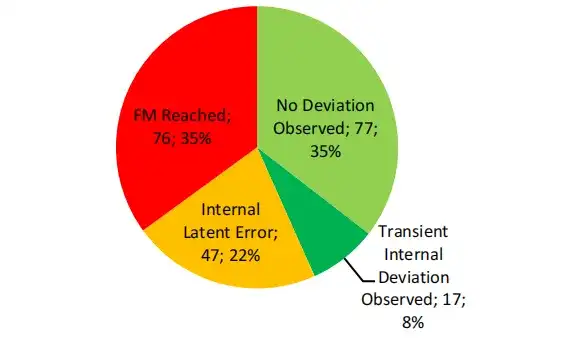

圖 5、兩個 WdgM 實現針對相同失效模型的有效性（104 個測試用例）

可以觀察到，QM 版本檢測并恢復了 94% 的測試用例（表 1 中的 α 類和 β 類）。該范圍包括兩個類別：

· 檢測并容忍錯誤：錯誤被檢測到，但無需復位微控制器。這對應于調用未配置檢查點的測試。在這種情況下，WdgM 返回發生錯誤，但不執行任何恢復操作。

· 檢測并復位目標的錯誤：錯誤被檢測到，WdgM 重啟微控制器。

6% 的 “無觀察結果”（即 WdgM 未檢測到任何錯誤）與安全分析中識別的情況完全一致（表 1 中的 γ 類和 δ 類）。結果表明，這些情況已通過安全版本得到處理。此處的故障注入測試提高了對 WdgM 新實現所處理的錯誤檢測覆蓋率的信心。

考慮到表 5 中關鍵路徑的驗證，這些結果表明兩個實現在活性監控方面沒有差異。因此，兩者均可用于處理該失效模式。

4.5.2 WdgM 實現的魯棒性

然而，驗證 WdgM 實現的魯棒性也同樣重要。實際上，需要評估 WdgM 抵御來自硬件失效（內存 / 寄存器中的位翻轉）/ 實時故障的干擾的能力。

這一評估至關重要，因為 WdgM 是一個現成組件（COTS），需要具備魯棒的實現才能實現復用。

值得注意的是，WdgM 上的干擾可能不會直接影響系統安全（其故障表現為導致復位的誤報），但干擾可能與二階割集相關聯，具有安全相關性。在這種情況下，應用程序錯誤可能被掩蓋（未檢測到截止時間 / 活性 / 控制流錯誤），從而可能導致安全目標被違反。

這些測試所用的失效模型是 WdgM 變量的損壞。基于對 WdgM 執行的安全分析，識別出了這些變量。如果這些變量被損壞，可能導致 WdgM 失效模式。

已識別出兩個激活用例。第一個用例中，注入故障旨在產生誤報，因此在注入故障時應用程序處于正常模式；第二個用例旨在展示 WdgM 損壞可能掩蓋錯誤，在此需要模擬活性、截止時間和控制流錯誤，且 WdgM 錯誤（變量損壞）的激活先于活性 / 截止時間 / 控制流錯誤。

對于這些測試，已識別的關鍵路徑和所有需求均可作為測試用例的判定標準。然后，利用調試器的片上觀察點，監控關鍵路徑上的多個變量和函數調用。通常，這些是存儲 WdgM 錯誤檢測結果的標志 / 變量、恢復操作的調用以及復位的發生情況。其目標是驗證重新配置是否由 WdgM 引起，以及是否檢測到了正確的錯誤。

圖 6 展示了這些測試獲得的餅圖。結果分類如下：

· “未觀察到偏差”：注入故障后，WdgM 的行為與無故障時相同。例如，損壞的變量被刷新為正確值。（表 1 中的 α 類和 δ 類）。

· “觀察到暫時性內部偏差”：錯誤發生傳播，但在達到 WdgM 失效模式之前被容忍。（表 1 中的 α 類和 δ 類）。

· “內部潛伏錯誤”：未達到 WdgM 失效模式，但損壞或錯誤傳播仍處于潛伏狀態，未被目標的激活所觸發。（表 1 中的 α 類和 δ 類）。這些實驗對應于 WdgM 內存中未被激活的故障注入損壞，在測試結束（超時）時仍保持損壞狀態。內存仍處于損壞狀態，但可能被其他激活所觸發。

· “達到失效模式”：觀察到誤報或漏報（表 1 中的 β 類和 γ 類）。特別是，在導致失效模式的 76 個測試中，有 15 個測試未檢測到活性 / 截止時間 / 控制流錯誤（漏報）。

圖 6、WdgM 實現的魯棒性（217 個測試用例）

結果表明，基于安全分析的測試用例是有效的，僅有 35% 的測試 “未觀察到偏差”。結果還突顯了在實現方面需要做出的努力，重點關注導致失效模式的基本事件（紅色部分）和仍處于潛伏狀態的錯誤（橙色部分）。例如，可以建議對某些變量進行三重存儲，以通過多數投票對其進行保護。然而，需要在內存消耗、性能和安全性之間進行權衡。

5、總結/結論

首先，對故障注入（FI）范圍的研究表明，ISO 26262 標準的要求可能會對汽車關鍵系統的開發過程產生重大影響。實際上，ISO 26262 標準要求所有 ASIL 等級都需進行故障注入，以驗證故障傳播和安全機制的緩解效果。

其次，本文討論了故障注入的目標，并提出了一種基于安全分析的方法，用于定義 FARM 模型的故障注入屬性：目標、指標、失效模型、激活模型和讀取數據。

該方法的主要優勢在于依托開發過程中的前期活動，有助于增強對安全分析的依賴。此外，該方法能夠保持安全需求的可追溯性，從而減少實驗數量。

然而，該方法的主要缺點是對安全分析的成熟度要求較高。特別是，為獲得更好的結果，應優先使用失效模式影響及危害性分析（FMECA），因為它是更全面的分析方法。

在一個簡單的汽車應用（前燈系統）上實現了該方法的概念驗證。該案例研究的軟件架構基于 AUTOSAR 4.X。本文在不同開發層級描述了該系統，并結合安全分析，展示了需求的可追溯性及其在故障注入指標評估中的重要性。

然后，在故障注入測試平臺上規劃并執行了故障注入測試。實驗指標獲得的第一個有趣結果是注入故障的有效性 —— 大多數注入的故障對目標產生了影響（導致失效模式或觸發安全機制）。

獲得的指標為證明安全機制（WdgM）的有效性、安全需求和無干擾（FFI）的正確實現提供了合理依據。我們目前的工作旨在從故障注入實驗中獲取全局指標，并通過定義最優實驗集來優化整個開發過程。

綜上所述，該方法為將故障注入整合到符合 ISO 26262 標準要求的汽車開發過程中提供了有價值的結果。然而，在完整架構上實施該方法可能會導致大量的工作量和時間開銷。因此，必須謹慎選擇故障注入實驗。

此外，應以標準安全機制模塊（特別是 AUTOSAR 模塊）為優先目標，因為它們可在多個項目中復用。這也有助于定義故障注入測試，用于對這些模塊的不同實現進行基準測試。

（添加微信號NewCarRen咨詢）
