摘要

未來，車輛制造商希望在網絡通信領域提供更高的靈活性，例如在開發過程中以及生產后提供簡化的更新和升級功能。為實現這一目標，當前車輛內部架構領域正經歷一場范式轉變 —— 多年來，車輛內部架構一直基于面向信號的通信設計。面向服務通信的引入解除了集成電子控制單元（ECU）之間的靜態分配關系。然而，在這些面向服務網絡的開發過程中，新的挑戰已然出現。本文提出了一種搭建此類網絡仿真與測試平臺的方法，并闡述了相關挑戰，同時探討了該平臺可支持的潛在用例。其中，信息安全是一個關鍵方面，在開發這些架構之初就必須予以考慮。在未來的工作中，我們計劃通過集成新的安全措施等方式為網絡增加更多服務，以便在仿真環境中對其進行測試。

一、引言

受電氣化、自動駕駛和車聯網等趨勢的影響，汽車行業目前正經歷一場變革。此外，未來還應提升在用車的更新和升級能力，并簡化開發過程中的功能適配。在以往的車輛中，僅采用面向信號的網絡技術（例如控制器局域網（CAN）協議）。因此，發送方和接收方之間的網絡消息靜態分配在開發階段就已確定。待傳輸?shù)男盘栃畔ⅲㄈ畿囁伲┍混o態分配到有效載荷內的消息中。例如，若要在實際應用中添加一項需要或提供特定信號的新功能，就必須對網絡配置進行全面修改。為應對這些挑戰，面向服務架構（SOA）范式正被引入當前的車輛中。這使得基于動態通信模式的面向服務通信成為可能。因此，服務提供者可以為消費者提供特定服務，且服務在運行時可隨時調用。SOA 范式應用于汽車以太網技術，與 CAN 標準相比，該技術除了支持高速傳輸速率外，還能實現點對點連接。然而，這種變革也對現有的開發流程及所使用的工具產生了影響。CANoe是汽車制造商和供應商廣泛使用的一款成熟工具，適用于仿真、測量和軟件測試。基于 CAN 協議創建網絡仿真時，可構建一個包含所有消息、信號及相關屬性（如周期時間）的整體數據庫。但基于汽車以太網構建 SOA 仿真則需要新的流程。

SOA 等新型通信范式要求在以太網網絡的開發和測試中采用新方法。通過使用 CANoe 等仿真工具，可在網絡或服務部署到實際硬件之前對其進行開發和測試。本文提出了一種汽車 SOA 仿真方法，并介紹了應用場景。

二、背景

（一）汽車以太網

2015 年，IEEE 802.3bw 標準對汽車以太網技術進行了規范。該標準（也稱為 100Base-T1）基于 ISO/OSI 第一層，通過非屏蔽雙絞線電纜提供 100 兆比特 / 秒的數據傳輸速率。對于帶寬需求較低且需低成本實現的應用，10Base-T1 標準定義了 10 兆比特 / 秒的數據傳輸速率。在 OSI 較高層級（2、3、4 層），汽車以太網融合了傳統信息技術（IT）中的多種不同協議。對于 SOA，以太網與傳輸控制協議（TCP）/ 互聯網協議（IP）或用戶數據報協議（UDP）/IP 結合使用。與采用載波監聽多路訪問 / 沖突避免（CSMA/CA）訪問方法的 CAN 協議不同，汽車以太網無需此類方法，因為其通信被指定為全雙工傳輸。這使得兩個網絡節點能夠同時發送和接收消息，從而避免沖突。由于其物理結構為星形拓撲，每條線路僅連接兩個網絡參與者，因此不會發生沖突。

（二）面向服務架構

在車輛架構中集成 SOA 范式旨在為原始設備制造商（OEM）和第三方供應商提供更高的靈活性，使其能夠在開發過程中或實際運行時更便捷地進行更改。為此，功能被劃分為盡可能小的服務，這些服務可通過編排來執行更復雜的任務。此外，硬件和軟件之間的解耦程度進一步提高，使得功能設計與底層架構不存在靜態依賴關系。例如，功能開發人員無需知道某個傳感器信號在哪個消息中傳輸，或所需功能集成在哪個 ECU 上，而只需了解車輛中可用的服務概況。在汽車領域，目前用于車載 SOA 通信的協議包括基于 IP 的可擴展面向服務中間件（SOME/IP）和數據分發服務（DDS）。中間件充當服務提供者和消費者之間的協調者，并基于 SOME/IP 支持以下功能：

· 序列化：實現數據在 OSI 低層與高層之間的相互轉換。

· 遠程過程調用（RPC）：包括簡單的 “即發即棄”（Fire&Forget）模式（客戶端調用服務提供者提供的方法且無需返回值）和 “請求 / 響應”（Request/Response）模式（帶有返回值的方法調用，返回值通過額外消息傳輸）。

· 服務發現（SD）：涵蓋三個核心方面：一是傳輸現有服務的狀態信息（是否可用）；二是支持消費者定位所需服務；三是通過 SD 實現發布 / 訂閱機制。

· 發布 / 訂閱：服務提供者可提供事件通知（Event Notification）或字段通知（Field Notification），消費者可進行訂閱。一旦事件或字段中的信號發生變化（如座椅占用狀態），相關信息將通過事件幀發送給所有訂閱者。這使得僅在發生變化時才傳輸幀，從而最大限度地減少網絡負載。與事件不同，字段包含歷史參考（先前的值）。

· UDP 消息分段：該功能允許通過 UDP 幀傳輸大型 SOME/IP 數據，且無需分片。

此外，由于電氣和電子架構（E/E 架構）中未采用信號到消息的靜態映射，該概念允許在開發完成后仍能添加新功能。新功能可作為升級項添加，且所需服務可輕松訂閱。

（三）AUTOSAR

汽車開放系統架構（AUTOSAR）標準的核心目標是將軟件功能與所用硬件解耦，以簡化汽車軟件的可復用性。這意味著 AUTOSAR 不僅包括操作系統本身，還包含分層軟件架構，即基礎軟件層（BSW）、運行時環境層（RTE）和應用層。基礎軟件層（也稱為 AUTOSAR 協議棧）包含多個模塊和子模塊，負責處理通信、診斷或安全等特定任務。實際應用程序下方所需的模塊（如用于建立車輛通信的模塊）被稱為 AUTOSAR 通信棧。

目前，AUTOSAR 有兩種不同的平臺變體（經典 AUTOSAR 和自適應 AUTOSAR），未來車輛將以混合方式集成這兩種變體。經典變體主要針對傳統 ECU 的面向信號通信概念。較新的自適應變體于 2017 年首次發布，旨在支持基于可移植操作系統接口（POSIX）操作系統和面向對象編程的 SOA 范式。為確保兩個平臺的兼容性，經典變體提供有限的面向服務通信能力。

開發新車輛時，OEM 將所有所需功能定義為軟件組件（SWC），并以可擴展標記語言（XML）文件的形式提供相關接口描述。然后，將軟件組件分配給規劃中的控制單元，這些控制單元通過網絡技術（如 CAN 或以太網）連接。相關信息以系統描述的形式存儲在 AUTOSAR XML（ARXML）文件中。為便于交換這些描述，會生成系統描述摘要，供相關供應商在開發過程中導入使用。

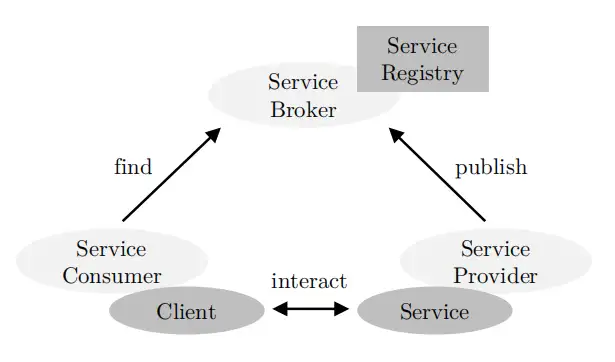

圖1、SOA原則由服務代理、消費者和提供者組成

（四）CANoe

CANoe 軟件在開發早期階段及后續測試活動中就支持車輛網絡及相關 ECU 的開發。除了對所有組件進行完整仿真外，還可僅仿真網絡的一部分，并將實際 ECU 集成到仿真中。仿真 ECU 上的功能實現可通過 Vector 專用編程語言通信訪問編程語言（CAPL）或微軟.NET 框架完成。為仿真 SOA，可導入不同的描述格式（如.ARXML），這些格式包含已定義的 ECU、服務和接口的相關信息。

三、搭建原型網絡

本節的目標是搭建一個支持與實際節點通信的示例網絡，以闡釋 SOA 原理并提供開發和測試平臺。為此，我們對不同的搭建方案進行了可行性評估（見表 1），具體如下所述。

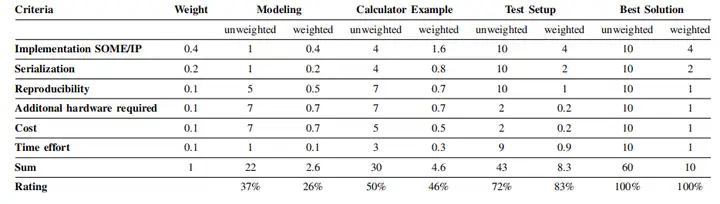

表 1、SOA 網絡三種不同搭建方案的評估

（一）原型實現方案

1. 方案 1：第一種方案是建模三個節點，分別代表媒體播放器、導航系統和顯示器。此外，開發一個可連接到 CANoe 仿真并輸出相應數據的實際節點，通過以太網硬件接口實現與 CANoe 的連接。但該方案存在一些挑戰：首先，新創建的 CANoe 示例尚未包含 SOME/IP 實現；其次，媒體文件采用 Windows 標準格式，數據通過 Windows 標準工具顯示；此外，實例化實際 SOME/IP 節點需要完整的自適應 AUTOSAR 協議棧實現。

2. 方案 2：Vector 已開發一款計算器示例，該示例已應用于多個 CANoe 軟件版本，且包含 SOA 實現。服務提供者將各種基本算術運算作為服務提供，消費者可通過 RPC 訪問這些服務。該實現已提供 SOME/IP 描述，支持將仿真（服務提供者）與實際網絡節點（消費者）耦合。但挑戰在于，為使用 SOME/IP 功能，需在實際節點上實現 AUTOSAR 協議棧，這需要扎實的 AUTOSAR 知識和工具支持。相比之下，可通過實際汽車以太網連接進行數據傳輸，以便進一步分析。

3. 方案 3：另一種方案是使用另一臺運行 CANoe 的電腦替代實際節點。這將簡化實現過程，因為無需進行 AUTOSAR 協議棧實現，但需要額外支付 CANoe 許可費用。

為確定最合適的方案，我們進行了效用值分析（見表 1）?；谠摲治觯桨?3 最為合適，因為其已具備 SOME/IP 實現和數據序列化功能，且可將配置數據存儲在以太網硬件接口上，從而簡化了可重復性。盡管購買多個硬件接口及由此產生的成本帶來了負面影響，但方案 3 在時間投入方面具有優勢，其加權總評分為 83%。

（二）實現過程

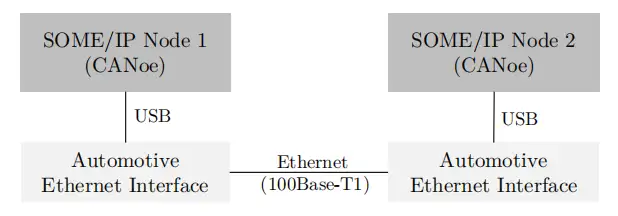

該實現基于圖 2 所示的結構，包含兩個 CANoe（12 版本）實例和兩個 USB - 以太網硬件接口。CANoe 中已有的計算器功能用作 SOME/IP RPC，同時實現了兩個 SOME/IP 事件服務（回聲（Echo）、三角波（Triangle））。此外，通過現有的 ARXML 文件將服務描述導入 CANoe。

圖2、原型汽車以太網的結構

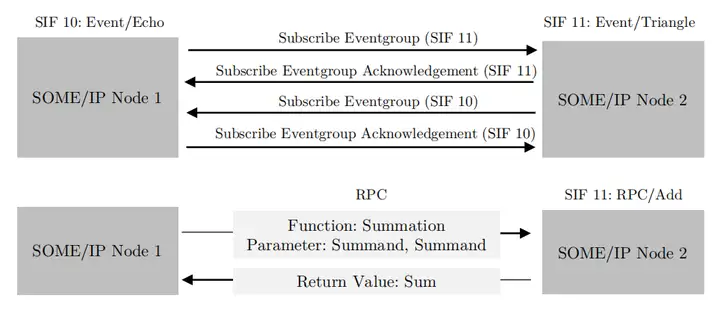

所實現服務的 SOME/IP SD 通信原理如圖 3 所示。SOME/IP 節點 2 提供服務接口（SIF）為 11 的三角波（Triangle）服務，該服務代表由該節點生成的三角波信號。節點 1 通過訂閱事件組（SIF 11）消息訂閱該服務，服務提供者則通過確認消息響應。一旦信號值發生變化，消費者（節點 1）將收到新的 SOME/IP 消息。

此外，節點 1 提供回聲（Echo）服務，該服務對所訂閱的三角波服務進行反轉處理。在這種情況下，節點 2 作為消費者，訂閱服務接口（SIF）為 10 的回聲服務。由于三角波服務的值定期變化，回聲服務也將以相同的周期時間發送。

第二種服務類型為 RPC，支持四種不同的方法（加、減、乘、除）?？赏ㄟ^圖形界面在仿真中修改方法參數，同時也可在圖形面板中可視化服務提供者的返回值。這些服務通過 CAPL 實現，并存儲在仿真節點上。面板的圖形元素允許與 CAPL 實現建立鏈接，例如讀取或修改變量。

除 SOME/IP 配置外，還需為每個節點分配相應的 IP 地址、媒體訪問控制（MAC）地址以及交互層（IL）。交互層負責將仿真 SOME/IP 節點與實際網絡硬件連接起來。

圖 3、兩種不同服務類型（RPC、事件）的通信原理

四、SOME/IP的安全性

由于 SOA 服務分布在不同的實例上，且需通過上述機制（如發布 / 訂閱）進行請求，因此 SOME/IP 協議的安全性問題應運而生。特別是通信參與者的真實性至關重要，因為攻擊者可能偽裝成服務提供者，提供被篡改或惡意的服務。此外，近年來發生的車輛攻擊事件往往導致車輛內部通信的真實性遭到破壞。近年來，車輛安全受到了媒體、車輛制造商、供應商及研究界的廣泛關注。因此，相關標準（如 ISO 21434標準和聯合國歐洲經濟委員會（UNECE）WP.29法規）正在制定中，這些標準和法規明確了車輛生命周期內安全保障所需滿足的要求。對于面向服務架構而言，這意味著所使用的協議必須具備抗攻擊能力。為此，本節將探討 SOME/IP 協議的安全性相關方面。我們參考了文獻，該文獻基于 “通過修復漏洞增強軟件安全性和安全性（HEAVENS）”方法對 SOME/IP 協議進行了威脅和風險分析，研究了服務發現、遠程過程調用和發布 / 訂閱等通信機制。威脅分析識別出了數據修改、讀取、刪除或服務操縱等威脅。在后續的風險評估中，這些威脅被評為中高風險，因為 SOME/IP 協議幾乎未提供任何防范攻擊的安全機制。因此，應通過測試驗證已發現威脅的實際可行性，而安全機制的集成可作為進一步的研究方向。下一節將介紹本文提出的方法可支持的用例。

五、用例

所搭建的網絡可用于多種用例。一方面，它適用于實驗室課程，為學生提供面向應用的環境；另一方面，可用于研究并擴展，以探索汽車功能的新方法。此外，可通過網關與面向信號的網絡技術（如 CAN 總線）耦合，構建混合 E/E 架構，進而用于研究傳輸延遲。特別是服務與面向信號消息之間的相互適配（或反之）帶來了新的挑戰。

另一個新興的研究領域是 SOA 網絡的信息安全?；谕{和風險分析，可推導安全機制并將其集成到 SOA 仿真中。前文所述的研究已提出了部分可能的安全機制，例如可在 CANoe 仿真中部分實現這些機制以測試其有效性。因此，CANoe 可用于搭建測試平臺，支持基于上述 SOA 架構的安全測試。這使得驗證已識別威脅的可行性成為可能，此外，還可通過在集成安全機制前后對架構進行攻擊測試，來驗證安全機制的有效性。

六、結論

SOA 范式正被引入當前的車輛架構中。與傳統的面向信號通信相比，這種通信方式和網絡開發發生了根本性變化，為功能的更新和升級提供了更高的靈活性。然而，搭建這些網絡也面臨新的挑戰。本文闡述了如何實現基于 SOME/IP 的原型通信，該通信包含仿真（CANoe）和用于傳輸汽車以太網數據包的實際硬件。但其中一個挑戰是 SOA 通信的描述 —— 需通過網絡描述文件定義，這需要額外的工具支持和扎實的 AUTOSAR 知識。此外，由于 SOME/IP 協議缺乏安全功能，本文還強調了安全在 SOA 中的重要性，未來應改進這一問題。可利用 CANoe 等工具搭建測試環境，開展 SOA 安全措施研究，以支持安全測試的執行。

七、未來工作

在未來的工作中，我們將通過添加更多網絡節點和服務來擴展 SOME/IP 結構，但需要創建新的 AUTOSAR 網絡描述文件并將其集成到仿真中。此外，將開發和實現處理環境信息（如攝像頭和雷達數據）的自動駕駛功能，并測試模擬服務提供者故障的場景。受影響的客戶端應能夠在運行時訂閱其他可用的服務提供者。此外，可通過集成安全測試來擴展仿真，構建測試框架。通過這種方式，可通過模擬對系統的攻擊來驗證安全措施，從而助力構建 SOA 中的安全通信場景。
