摘要

數字空間、智能交通和數字運營等現代技術面臨著與數據采集、數據處理、數據存儲、數據安全和通信等相關的技術挑戰。確保自動駕駛車輛之間的安全性和可靠消息傳播是一項重大挑戰性任務。車輛制造商為開發基于車輛的解決方案搭建合適環境會增加其預估成本和時間。因此，為緩解這一問題，本方案旨在引入面向服務架構（SOA）原則，使客戶能夠?qū)⒒谛湃蔚慕鉀Q方案作為簡單的云服務進行訪問。我們提出一個框架，將信任評估、安全消息傳播和路由這三個必備的車輛應用集成為基于云的微服務。我們還提出一種創新的密文策略屬性基加密（CP-ABE）算法，通過高動態和自動化網絡中的訪問控制系統確保數據機密性。這些服務利用 Docker 和容器的先進概念部署為 Docker 鏡像。Docker 協調與所提出微服務相關的多項任務的編排，并助力在跨平臺環境中實現這些服務。這些服務可在自動駕駛和手動駕駛車輛系統中均得到應用。服務提供商可根據服務使用情況向客戶收費。我們進行了詳細的實驗分析，以評估所提出微服務在跨平臺環境中的性能；此外，還開展了廣泛的仿真，以評估所提出車輛應用的各自性能。

1. 引言

道路安全、擁堵控制和安全指標是監管交通系統時需考慮的三個重要因素。傳統交通控制系統正逐漸被先進的車輛技術所取代，例如車輛網絡、智能路側單元、基于人工智能的關鍵操作決策機制等。聯網車輛的概念已為人們所熟知，汽車制造商正在實施該概念，使車輛能夠交換消息。因此，在消息交互過程中，確保指定范圍內車輛之間的可信度以維持完整性，是一項重要任務。此外，車輛之間的數據傳輸直接影響車輛環境的安全性。車輛網絡中安全或非安全應用的質量在很大程度上取決于數據的可信度。信任在車輛網絡的安全性和質量方面起著至關重要的作用。自動駕駛車輛系統、完全自動駕駛車輛以及替代交通服務（拼車、汽車共享等）如今頻繁出現在新聞中。眾多一級供應商、汽車制造商、設備制造商、初創企業和學術機構正引領著各種技術研發工作，致力于開發必要的系統，使交通在不同通信代際中對所有消費者而言更具響應性、可及性，并最終實現更高的安全性。未來，自動駕駛車輛將逐步取代手動駕駛車輛，并從根本上改變所有道路交通狀況。自動駕駛的主要目標是確保公共道路上人員的安全保障。大多數道路交通事故是由人類駕駛員受多種外部因素影響而引發的。引入全面的自動駕駛是否能減少事故并確保公共道路上人員的安全保障，仍是制造商與研究人員之間爭論的話題。此外，由于各種法律問題，許多國家限制了自動駕駛的使用。

推出完全自動駕駛車輛面臨諸多挑戰。主要挑戰包括理解道路狀況、交通狀況、事故責任、雷達推斷的即時動態行為，建立車輛之間的信任，在車輛之間傳播可靠信息以及應對天氣狀況等。制造商和研究人員面臨的首要問題是如何使自動駕駛車輛在動態決策中表現得像人類一樣。自動駕駛車輛是智能傳感器、執行器、復雜算法和強大處理器的集合，用于驅動軟件并對車輛進行物理控制。最新統計數據顯示，已有 25 個國家準備實施自動駕駛。
然而，推出自動駕駛車輛仍存在許多現有挑戰，其中需要解決的關鍵且必備的挑戰是確保自動駕駛車輛（AVs）在行駛過程中的安全保障。因此，在自動駕駛車輛之間建立信任并確保它們之間的可靠消息傳播是必備任務。因此，需要更多創新性的研究和貢獻，以開發多功能解決方案來監控和控制自動駕駛的整體活動。從傳感器獲取的數據對于控制自動駕駛的各種活動起著至關重要的作用。如今的自動駕駛車輛制造商以及提供自動駕駛租賃服務的機構，并未投入時間和資金進一步擴展其解決方案。相反，他們從部署在云環境中的第三方網絡服務中擴展新服務。因此，在當今場景下，針對多個領域的各種應用開發了許多微服務。微服務的概念降低了大型應用相關的各種復雜性，并幫助多個組織最大限度地減少開發和維護復雜應用的成本和時間。

本文提出了一個新框架，該框架集成了三個主要模塊，即信任評估模塊、安全模塊和路由模塊。信任評估服務評估車輛之間的信任度，加密形式的可靠消息在可信車輛之間傳播。此外，信任評估服務集成了創新的集群算法對車輛進行分組，并采用創新的密文策略屬性基加密（CP-ABE）算法，通過高動態和自動化網絡中的訪問控制系統確保數據機密性。如果自動駕駛車輛遇到事故或擁堵等任何意外的道路事件，路由服務會為其重新規劃路線。用戶根據服務使用情況付費。該研究計劃將上述應用作為服務提供給自動駕駛車輛制造商和自動駕駛車輛租賃機構，以有效減少他們的時間和成本。隨后，服務提供商通過向自動駕駛車輛制造商和其他租賃機構收取服務共享費用而受益。必須選擇一種創新方法將所提出的服務轉換為平臺無關的應用程序。因此，本研究選擇 Docker 概念來部署所提出的服務。Docker 概念提供了許多先進功能，方便開發人員將其應用程序作為服務部署在公共注冊中心。Docker 還有助于將服務轉換為平臺無關的應用程序。無需將虛擬操作系統與服務集成，即可在跨平臺中執行這些服務。該策略減少了為不同操作系統開發單獨服務的需求，從而降低了服務開發人員的時間和成本。

已為建議的服務開發了應用程序，并且顯然這些服務已部署為 Docker 鏡像。客戶可以將 Docker 鏡像擴展為基于云的網絡服務，并將其集成到他們現有的應用程序中。到目前為止，很少有研究和貢獻提出在自動駕駛中實施微服務以有效維護和監控它們。

本文的結構如下：第二節簡要介紹本研究的背景；第三節討論與車輛網絡相關的各個領域的現有文獻，如信任管理、安全問題和路由，隨后簡要回顧微服務的設計和實現；第四節討論所提出框架的整體功能，以及部署和執行 Docker 鏡像的相關步驟；第五節簡要說明各種實驗和比較分析；第六節描述未來的改進方向；第七節對本研究進行簡要總結并得出結論。

2. 背景

對于當前和預期的應用場景，由于成本節約、可擴展性、平臺無關性、高速、易于集成、更高的虛擬化、可靠性、安全性等諸多優勢，基于云的解決方案需求更大。云平臺遵循面向服務架構（SOA），其中應用程序作為基于需求的服務在用戶之間共享。它是一種架構風格，用于將復雜應用程序分割為獨立的模塊化服務，這些服務易于維護、測試、松耦合且可獨立部署。微服務架構支持快速、頻繁且可靠地交付大型復雜應用程序。

每個服務執行獨特的功能。所有服務在邏輯上必須代表具有特定結果的可重復業務活動。它們必須是獨立的。其操作必須對用戶抽象（其實現部分必須對用戶隱藏）。一個服務可以由其他服務組成。微服務是基于 SOA 的服務的擴展。它們幾乎擴展了網絡服務的特性。大多數組織和其他應用程序開發人員集成基于云的微服務，原因如下：可維護性和可測試性高、松耦合、可獨立部署、圍繞業務能力組織且由小型團隊負責。微服務架構能夠快速、頻繁且可靠地交付大規模、復雜的應用程序。它還允許公司的技術棧擴展。此外，微服務相對較小，用戶可以輕松理解其行為。應用程序啟動速度更快，使開發人員效率更高，并縮短發布時間。微服務架構支持故障隔離，即受影響的服務被隔離，允許其他服務運行而不會中斷整個系統的性能。所有微服務都可以使用 HTTP 等標準網絡協議在用戶之間進行通信。圖 1 展示了微服務的功能。服務在 Web 服務器中的公共注冊中心開發和部署。用戶可以通過標準 API 和 HTTP 等基于 Web 的協議訪問服務并與服務通信。

圖 1、微服務架構

本研究使用基于谷歌云的服務來開發所提出的應用程序并將其部署為微服務。以下小節簡要介紹用于部署微服務的基于谷歌云的組件的顯著特性。

2.1 谷歌云

谷歌云平臺（GCP）是谷歌平臺提供的一項重要服務，就像 Gmail、谷歌搜索和 YouTube 等其他服務一樣，為終端用戶提供服務。除了管理服務外，GCP 還提供基于模塊化的云服務，如計算、數據存儲、數據分析和機器學習。目前，谷歌在谷歌云品牌下列出了 90 多項云服務。云人工智能、API 平臺服務和物聯網等關鍵服務用于開發可擴展的人工智能應用程序、基于物聯網的服務以及多功能應用程序接口，以與在多平臺環境中運行的多個應用程序進行通信。

2.2 Docker 與容器

Docker 是一個供開發人員和系統管理員在不同跨平臺中開發、交付和執行應用程序的平臺。Docker 是一組平臺即服務（PaaS）產品，使用操作系統級虛擬化將軟件打包為稱為容器的包。Docker 的主要組件包括 Docker 鏡像、Docker 容器、Docker 引擎和 Docker 文件。容器是用于打包應用程序鏡像并幫助在跨平臺環境中執行它們的應用程序。圖 2 展示了 Docker 架構。Docker 的主要組件包括：（i）Docker 引擎；（ii）Docker 客戶端；（iii）Docker 注冊中心和 Docker 對象。

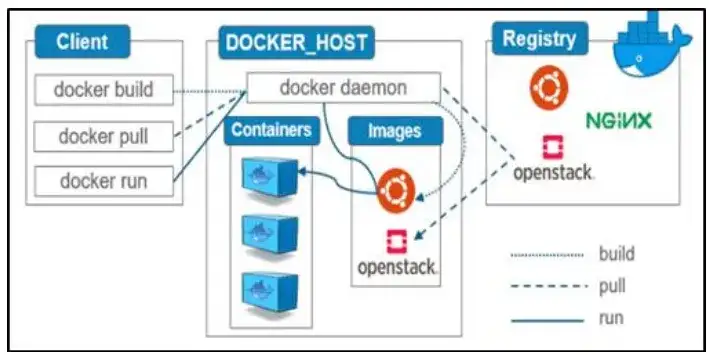

圖2、Docker架構

Docker 引擎是 Docker 架構的核心。它安裝在主機上。它遵循客戶端 / 服務器架構，具有三個主要組件，即服務器（用于創建和管理 Docker 鏡像的 Docker 守護進程）、協調 Docker 守護進程活動的 REST API 以及客戶端用于輸入 Docker 命令的命令行界面（CLI）。下一個組件是 Docker 客戶端，它與服務器交互以訪問 Docker 鏡像。客戶端組件之后是 Docker 注冊中心，即服務器中存儲 Docker 鏡像的位置。Docker 倉庫可以是公共的或私有的。最后一個組件是 Docker 對象，它包含鏡像、容器、卷和網絡。Docker 鏡像是用于創建 Docker 容器的只讀模板。Docker 容器是存儲應用程序?qū)嵗捌洵h(huán)境信息的對象，客戶端可在其本地機器上執行這些應用程序。客戶端訪問 Docker 所創建的持久數據被組織并存儲在由服務器維護的卷中。最后，網絡對象包含驅動程序，幫助客戶端與 Docker 對象交互。網絡對象包含五個重要的驅動程序，即橋接、主機、覆蓋、無和 MACVLAN。橋接是容器的驅動程序，當多個客戶端容器與主機通信時使用。主機移除 Docker 容器和 Docker 主機之間的網絡隔離。覆蓋驅動程序使集群服務能夠相互通信。無驅動程序用于禁用所有網絡服務。最后，MACVLAN 驅動程序用于為容器分配 MAC 地址，使它們看起來像物理設備。

當客戶端運行 Docker run 命令訪問網絡服務時，首先觸發 Docker build 命令，該命令創建 Docker 模板，從 Docker 倉庫中定位并拉取指定的應用程序鏡像。鏡像進一步打包在 Docker 容器中，該容器將在客戶端的本地機器上執行。

3. 相關工作

道路車輛自動化的基本概念是指通過電子和 / 或機械裝置替代部分或全部駕駛的人力勞動。自動駕駛技術的起源可以追溯到 20 世紀初。當時，該技術集中在自動速度、制動、車道控制和其他基本巡航控制方面。然而，僅在過去十年左右，數字革命和第四次工業革命的孵化條件催生了該領域的快速技術進步；導致眾多自動駕駛原型車（AVs）在道路上進行測試。學術文獻中發表了許多研究文章，描述了自動駕駛車輛的技術進步。

El-Sayed 等人最近的研究提出了一種新穎的直接信任評估方法，利用貝葉斯定理概念基于車輛的行為和消息傳播速率來估計車輛之間的信任度。類似地，Gianmarco Baldini 等人的創新研究提出了一種使用區塊鏈概念的信任評估技術。車輛會獲得有效的公鑰證書（PKI），如果它們滿足存儲在區塊中的某些標準，則允許向其他車輛傳播消息。Siri Guleng 等人提出了一種使用模糊邏輯的直接信任評估技術，以計算信任方節點傳輸范圍內的被信任方節點之間的信任度。隨后，他們還實施了強化學習技術，以計算無法直接信任的車輛之間的間接信任度。

Jannik Lotz 等人進行了一項專門的調查，分析將復雜的基于軟件的駕駛輔助系統轉換為微服務架構的可行性和后續影響。復雜的基于軟件的駕駛輔助系統被分割為獨立的微服務，以解決駕駛輔助系統的特定問題。作者討論了一種微服務架構，該架構協助自動駕駛車輛的車道保持系統。類似地，Duo Lu 等人設計并開發了一個框架，將基于物聯網的解決方案的各種功能分布為微服務。構建物聯網系統的微服務方法可以將微服務模式、API 網關、服務分布、統一服務發現、容器和訪問控制以相互強化的方式結合起來。作者的研究為理解微服務的基本概念、實現和部署提供了廣泛的范圍和知識。作者還提出了一種面向服務的框架，該框架將車隊行駛功能集成為微服務。微服務利用所提出框架的其他軟件模塊以實現其有效運行。作者使用低成本機器人對該框架進行了測試。他們希望車隊行駛即服務的方法有助于未來構建更高效、互操作且安全的自動駕駛車輛。作者的貢獻進一步指導和幫助了微服務的設計、開發和部署。

Muhammad Alam 等人提出了一種基于輕量級虛擬化的模塊化和可擴展架構。所提供的模塊化性，結合 Docker 提供的編排功能，簡化了管理，支持分布式部署，并創建了高度動態的系統。類似地，Qian Qu 等人研究了邊緣計算平臺上的多種微服務部署策略。微服務被開發為 Docker 容器，綜合實驗結果展示了在基準場景下運行的微服務的性能和干擾。Aravinthan Gopalasingham 等人的研究提出了使用虛擬機和 Docker 容器對定義無線電接入網絡（RAN）架構的原型軟件進行虛擬化。此外，它還提供了一個分析模型，用于基于虛擬機和 Docker 容器實現的通用軟件定義 RAN 架構。Jose Ramirez 等人的創新研究通過研究服務的參考架構探討了這些問題，并開發了一個用于車輛網絡中服務管理的實用框架。探索了一個使用 Docker、KVM、LXD 和 Unikernels 等不同遷移技術遷移網絡內存服務器的功能系統，所呈現的結果表明，作者提出的方法可用于在高度移動的環境中支持新的應用程序和服務。

為了保護用戶身份，方案建議使用公鑰基礎設施（PKI）。為了減少車輛自組織網絡（VANET）中消息傳輸?shù)耐ㄐ砰_銷，Prema 建議使用同態加密。對于車輛自組織網絡（VANET），Gao 和 Xin 提出了一種新的位置隱私方案。作者建議，當車輛需要更改其假名時，使用一組密鑰加密器建立加密區域。Duan 等人利用基于軟件定義網絡（SDN）的車輛提出了自適應車輛集群。SDN 分布數據，車輛根據數據流量自適應地進入集群。為了解決車輛自組織網絡（VANET）方法中的可擴展性、連通性和靈活性問題，Truong 等人提出了一種混合（霧計算和 SDN）方案。提出了一種基于車輛自組織網絡（VANET）的算法，用于構建最優服務功能鏈集群（SFC）。

在當前場景下，開發的應用程序必須具有通用性，能夠在任何跨平臺環境中實現。由于大多數車輛解決方案是使用不同工具開發和實現的，并且在多個平臺上運行，因此我們開發的服務必須與在各種條件下開發的所有車輛應用程序兼容。此外，服務必須易于訪問、安全、可擴展且易于部署，以滿足客戶的需求。Docker 和容器滿足上述所有要求。容器用于打包開發的服務，Docker 利用客戶的操作系統內核，使服務能夠與任何跨平臺兼容。此外，Docker 和容器支持云架構。當前的服務架構并未完全提供此類功能，因此必須啟動一個新的車輛網絡服務管理框架。據我們所知，目前大多數研究提到的微服務仍處于概念層面。在本研究中，我們通過強調以信息娛樂為用例的實現來推進這一領域。本研究使用一種算法方法，后續章節將詳細介紹。

4. 提出的框架和服務

在本文中，我們提出了一個框架來集成三個模塊，然后將其轉換為微服務。第一個模塊評估車輛之間的信任度，第二個模塊關注安全問題，第三個模塊強調路由活動。之后，借助 Docker 將這些應用程序轉換為微服務。應用程序鏡像部署在基于云的 Docker 注冊中心。容器用于部署、打包和交付微服務，以便在跨平臺環境中執行。根據用戶需求，使用容器打包代表不同應用程序的單個或多個鏡像實例，隨后在客戶端機器上執行。Docker / 容器服務使用客戶端的操作系統內核將應用程序鏡像轉換為可在跨平臺環境中執行的形式。自動駕駛車輛制造商和解決方案開發人員可以將 Docker 鏡像擴展為其現有或正在開發的應用程序中的簡單網絡服務，從而最大限度地減少開發復雜應用程序的成本和時間。

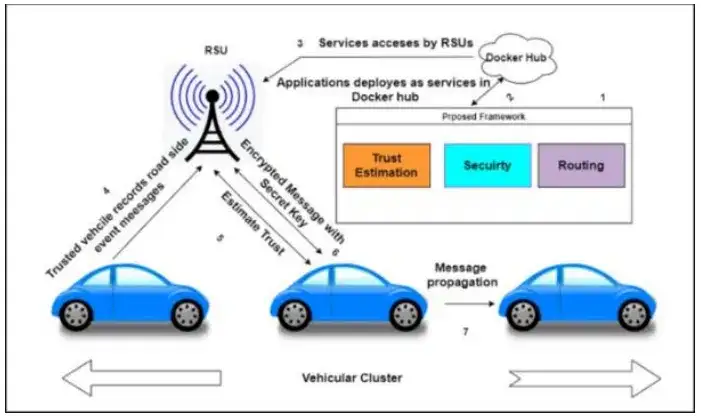

圖 3 展示了所提出架構的整體流程。第一步是開發三個模塊并將其集成到所提出的框架中。第二步是將模塊轉換為 Docker 鏡像，并將其部署在基于云的服務器中的公共 Docker 倉庫或注冊中心。第三步是路側單元（RSUs）中的信任管理服務訪問這些服務。第四步是可信車輛在路側單元（RSUs）中記錄道路事件。第五步是所提出的信任管理服務（TMS）評估其他相鄰車輛的信任度。第六步是將加密消息連同密鑰分發給可信車輛，可信車輛隨后將加密消息連同密鑰傳播到集群中的其他可信車輛。

圖 3、提出框架的整體流程

4.1 提出的集群算法

該研究提出了一種基于實體的間接信任評估方案來估計車輛的信任度。信任管理服務（TMS）使用建議的信任評估方法評估路側單元（RSU）范圍內每輛車的信任度。信譽分?jǐn)?shù)使用以下公式 1 計算：

其中，（LR）是最后的反饋評分，（α）代表公式 1 中的權重，通常取值范圍在 [0,1] 之間。對于信任評估，常數因子（α）被賦值為（0.2）。如果路側單元（RSU）范圍內的任何車輛是新加入的，且沒有先前的反饋值，信任管理服務（TMS）會收集與新車輛相關的有效信息，如注冊號，并將該信息轉發給道路運輸管理局（RTA）。道路運輸管理局（RTA）進而驗證新車輛的注冊號，并將車主姓名、注冊日期、事故率等與車輛相關的有用信息發送給信任管理服務（TMS）進行進一步處理。對于新車輛，所提出的信任管理服務（TMS）分配初始信任值（0.5），隨后根據車輛的行為更新信任值。信任管理服務（TMS）在公式（1）中為車輛的良好行為給因子（LR）賦值為（1），為車輛的不良行為賦值為負值，例如（-1）。基于信任分?jǐn)?shù)和距離指標，信任管理服務（TMS）使用表 1 中描述的建議集群算法形成集群。信任管理服務（TMS）選擇信任分?jǐn)?shù)最高的車輛作為集群頭。加密消息連同密鑰（SK）首先由信任管理服務（TMS）分發給集群頭，集群頭隨后將其傳播到集群內的其他車輛。圖 4 展示了所提出框架的整體流程。

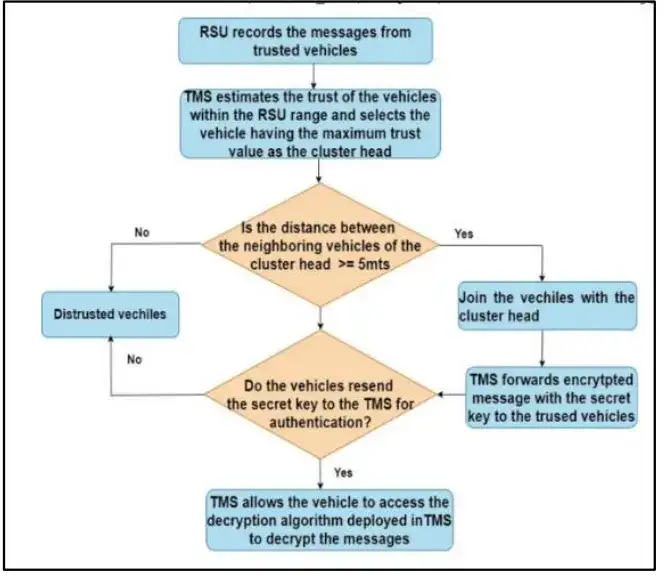

圖 4、提出框架的流程

4.2 提出的集群算法

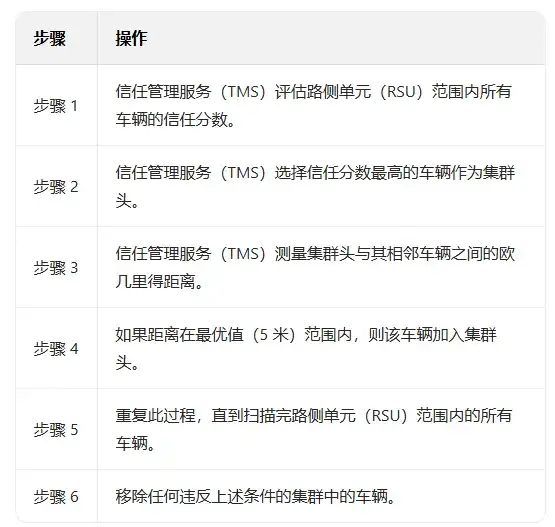

下表 1 總結了提出的集群算法，詳細列出了各個步驟。

表 1、提出的集群算法

4.3 消息傳播服務

本研究的重點是確保車輛實體與可信車輛之間安全可靠的消息交換。因此，為解決此問題，本研究提出了一種創新的加密算法，該算法借鑒了著名的密文策略屬性基加密（CP-ABE）加密 / 解密算法的一些思想。該算法生成密鑰和加密密文，并將它們傳播到集群中的可信車輛。可信車輛使用密鑰通過相同算法解密消息。密鑰使用以下公式生成：

其中，（M）表示消息，（α）表示消息的權重。所有與道路事件相關的消息被分配權重值（2），而對于廣告、信息娛樂服務等其他消息，權重被分配值（1）。加密和解密活動通過建議的加密 / 解密算法按照以下步驟執行。步驟 1：加密（SK，M，A）- 密文（CT）步驟 2：解密（CT，SK）- 消息（M）其中，（SK）代表密鑰，（M）代表原始消息，（A）代表訪問控制，（CT）代表密文。

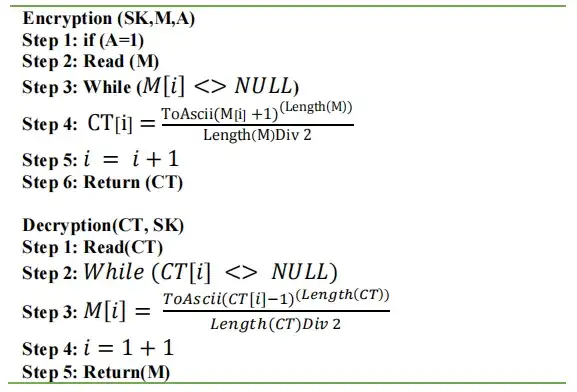

表 2 展示了建議的加密 / 解密算法的整體功能。加密算法采用三個輸入?yún)?shù)，即密鑰、消息和訪問控制。對于可信車輛，訪問控制值設置為 1，表明這些車輛擁有訪問密鑰和解密消息的全部權限。其他不可信車輛被分配值 0，這些車輛可以訪問消息，但不允許解密消息。最初，解密算法檢查車輛的訪問控制值。如果值為 1，則將消息字符串的每個字符轉換為其 ASCII 值，并將該值加 1。

表 2、提出的加密/解密算法

將得到的值乘以消息長度的冪。將得到的結果進一步除以對消息長度執行的（除 2）運算。加密消息連同密鑰被轉發給可信車輛，信任管理服務（TMS）提示車輛將密鑰重新發送給信任管理服務（TMS）。執行此步驟是為了對可信車輛進行身份驗證。信任管理服務（TMS）交叉檢查從可信車輛收到的密鑰，一旦車輛通過身份驗證，信任管理服務（TMS）允許車輛從信任管理服務（TMS）訪問解密算法以獲取實際消息。

在解密過程中，唯一的修改是將密文（CT）中各個字符的 ASCII 值減 1。其余過程與加密算法相同，以獲得原始消息。圖 5 展示了提出的加密和解密算法所涉及的各個階段。

圖5、加密/解密過程

4.4 提出的路由服務

此外，該研究還提出了一種基于啟發式的路由服務，該服務使用禁忌搜索的概念有效地將車輛路由到其期望的目的地。

4.4.1 提出的路由服務的功能

最初，禁忌搜索從起始城市、中間城市和終點城市開始，并提供最佳路由解決方案。使用公式 3 估算最大化函數。計算隨機選擇的節點的相鄰節點相關的平均成本。選擇最大化函數值小于或等于其原始成本的相鄰節點作為當前節點進一步處理的下一個節點。隨后，更新禁忌列表中的值，并用新的最佳解決方案更新舊的最佳解決方案的值。如果為隨機節點的相鄰節點計算的最大化函數值大于或近似不等于先前的最佳解決方案，則從禁忌列表中刪除該節點的信息，并對其他節點重復此過程，直到達到終止條件。禁忌搜索選擇的節點及其相關成本是該特定行程的最優路徑。

最大化函數：

其中，Cost (i) 是與隨機選擇的節點的相鄰節點相關的成本，（n）表示圖中所選節點的相鄰節點總數。如果公式 3 的值小于或近似等于相鄰節點的成本，則選擇該特定節點作為下一個要進一步處理的節點。上述陳述用公式（4）表示。圖 6 展示了建議的路由算法的功能流程。

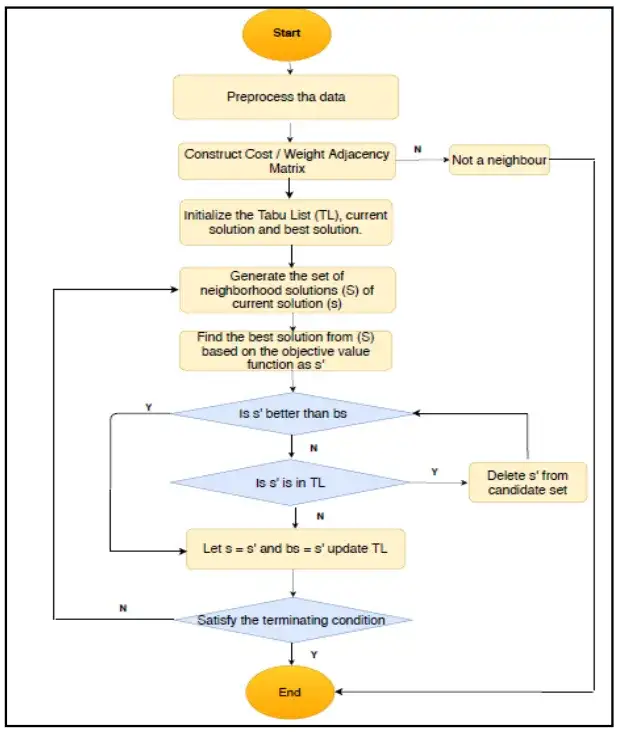

圖 6、禁忌搜索在解決車輛網絡路由問題中的實現流程

4.5 部署服務的步驟

以下部分解釋了部署和執行 Docker 鏡像的相關步驟：步驟 1：在谷歌云平臺中創建新項目。步驟 2：創建 Docker 鏡像所需的環境文件。步驟 3：開發服務。步驟 4：在本地谷歌容器注冊中心中構建并部署服務。步驟 5：創建 REST API。步驟 6：通過 REST API 拉取和推送鏡像。步驟 7：在任何平臺上執行服務。

4.5.1 構建和部署鏡像

命令：gcloud builds submit --tag http://gcr.io/stately-math-273218/my-python-運行 Docker 鏡像使用 Docker run 命令在客戶端的容器中執行 Docker [18]。其中，--rm -p 8000:8000 是應用程序通信所用的端口，http://gcr.io/stately-math-273218/my-python-app_test 分別指代谷歌云注冊中心、項目 ID 和鏡像實例。命令：docker run --rm -p 8000:8000 http://gcr.io/statelymath-273218/my-python-app_test

5. 實驗結果

為了評估框架中提出的服務，進行了兩種類型的評估。應用程序使用 Python 語言開發，并作為 Docker 鏡像部署在專用 Web 服務器上。從使用不同操作系統和 Web 瀏覽器的不同客戶端機器訪問這些服務。該評估衡量了微服務的效率。為了評估建議的信任評估和安全模塊的性能，使用 OMNET++、Sumo 和 Veins 工具建立了仿真環境。我們使用 OMNET++ 實現我們提出的信任管理（TM）框架。SUMO 交通模擬器用于創建交通流，Veins 系統用于建模車輛環境。為確保可擴展性，使用了不同的交通流量率。對于城市道路網絡表示，選擇了艾因市地圖。圖 7 展示了所選區域的 SUMO NetEdit 地圖。我們將道路網絡劃分為相等的正方形區域，并在每個區域的中心放置一個路側單元（RSU）以建模提出的信任模型，如圖所示。每個路側單元（RSU）計算其監控的道路鏈路的交通狀況，并在預定義的時間間隔結束時將其分發給其覆蓋范圍內的車輛代理。

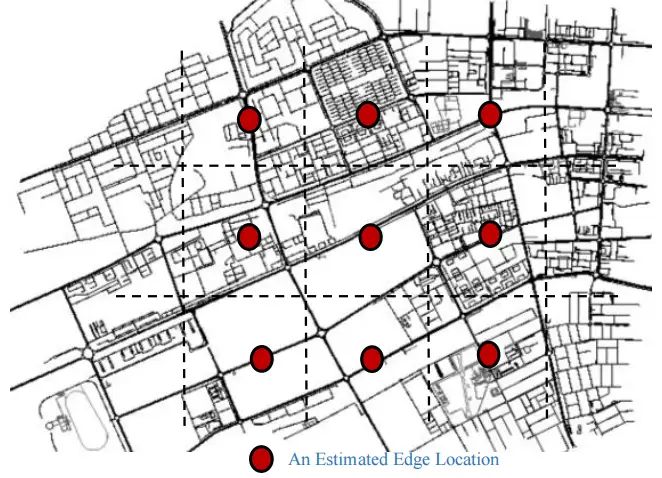

圖 7、艾因市地圖

表 3、訪問云服務的環境設置

然后，車輛代理使用交通狀況信息通過車對車（V2V）通信以多跳方式監控可靠信息的傳播。我們使用 Veins 中可用的 IEEE 802.11p 實現物理層和 MAC 層。

表 3 列出了在云環境中實現服務所需的各種硬件、軟件和仿真要求。使用數據包交付率、訪問時間、構建 Docker 鏡像所需的時間和 CPU 利用率等各種指標來評估服務的跨平臺性能。此外，還對服務的性能進行了單獨測試。PRTG 網絡監控工具用于監控服務的各種網絡活動。

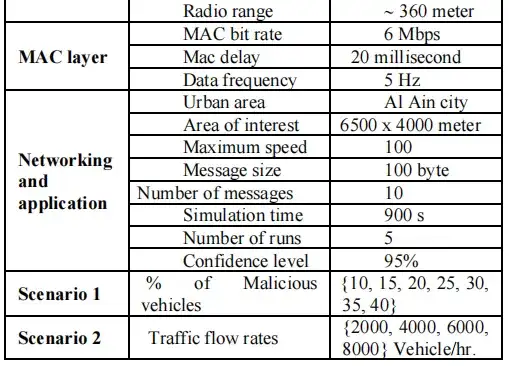

表 4、仿真的環境設置

類似地，表 4 列出了評估提出的信任管理服務（TMS）性能的仿真環境的參數詳情。

5.1 建議服務的整體性能

第一部分說明并解釋了建議服務的各種性能分析。表 5 展示了建議的信任評估服務的整體性能。從數據中可以看出，建議的信任評估服務在 Windows 操作系統上的 Chrome 瀏覽器中表現良好。表 6 展示了通過在仿真中逐漸增加惡意節點的數量，信任模型在車輛環境中檢測惡意節點的效率，表 7 描述了建議的路由服務在仿真環境中的整體性能。結果表明，提出的服務在跨平臺和仿真環境中表現更佳。

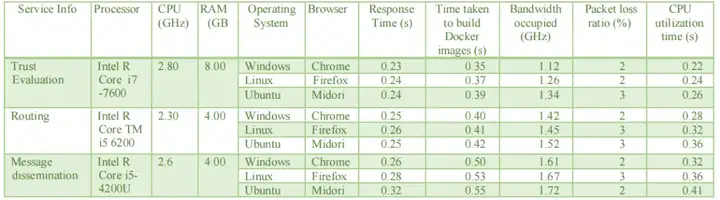

表 5. 提出的微服務在跨平臺環境中的整體性能

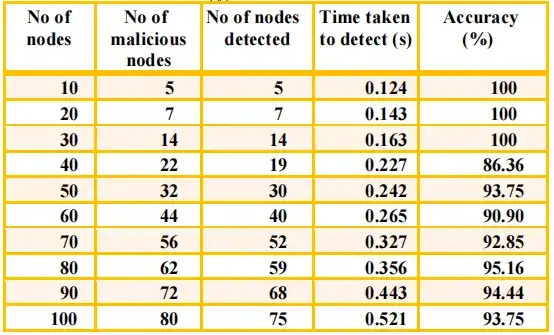

表 6. 建議的信任評估服務的性能

表 7. 建議的路由服務的性能

5.2 與其他相關研究的比較

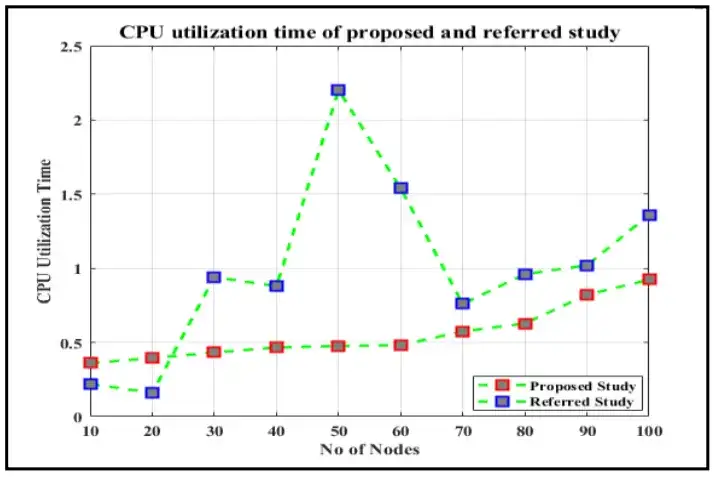

在第二次實驗分析中，將提出的信任評估服務和路由服務的性能與其他相關研究進行了比較。在第一次比較中，分析了相關研究和提出的路由算法計算最優成本以找到最佳路線的執行時間。圖 8 展示了結果，該結果表明建議的路由機制比相關路由模型表現更好。與相關研究相比，提出的路由算法消耗的資源更少，從而最大限度地減少了 CPU 利用率時間。在第二次比較中，將提出的信任評估服務與其他類似運行方式的知名信任模型的性能進行了比較。分析了這些模型消耗的運行時存儲。由于提出的模型使用簡單的概念來評估信任，與其他信任評估模型相比，它消耗的運行時存儲更少。從圖 9 中呈現的結果可以明顯看出，提出的信任模型比相關信任模型表現更好。

圖 8、提出的研究與相關研究之間的執行時間比較

圖 9、提出的信任服務與相關研究的性能比較

6. 未來改進

該研究可以通過將自動駕駛計費服務、停車服務和車隊行駛服務等各種應用程序?qū)崿F(xiàn)為微服務來進一步擴展。實驗是在連接多個客戶端的專用服務器上進行的。未來，這些服務必須部署在分布式云服務器上，允許在不同平臺上工作的客戶端訪問并將建議的服務集成到他們的應用程序中。這些服務必須可從云服務器上托管的公共 Docker 倉庫訪問。

7. 結論

本研究提出了一個多功能框架，整合了三個必備的微服務，如信任評估、車輛實體之間的可靠消息傳播以及自動駕駛車輛的路由服務。此外，該研究還提出了一種多功能的基于密文的加密 / 解密算法，以確保車輛實體之間經過認證的安全消息傳播。本研究的主要目標是方便自動駕駛汽車制造商和自動駕駛解決方案開發人員在其現有的車輛解決方案中使用這些服務，有效減少他們的開發時間和成本。此外，這些服務計劃在跨平臺環境中實現和執行。為實現這一目標，利用 Docker 和容器的先進功能來設計、構建和部署服務作為 Docker 鏡像，其實例可以集成到部署在客戶端本地機器上的容器中。谷歌云平臺用于實現 Docker 的功能來構建鏡像。創建的鏡像可以在部署它們的同一本地機器上執行，或者隨后在不同的跨平臺環境中實現并通過不同的瀏覽器訪問。實驗結果證明，在不同的系統環境中，部署和訪問提出的服務所需的時間相對較短。與其他相關研究進行了多次評估和比較，以證明提出的服務的效率和準確性。本文還強調了與該研究相關的未來改進方向。
