應對車輛配置多樣性:SDV與SOA的協同應用方案
摘要
現代車輛應用必須能夠處理多樣化的車輛配置,包括車輛銷售配置、功能即服務(FaaS)配置、訂閱制配置以及用戶偏好配置。如何利用現代車輛應用的基礎架構 —— 面向服務架構(SOA)和軟件定義車輛(SDV)—— 來實現此類可變配置?本文通過 “乘客歡迎” 案例,探討了不同的實施方案。
1. 引言
如今的汽車制造商必須應對日益增長的車輛配置多樣性。這通常始于大量不同的車輛類型、變體和版本,以滿足不同客戶群體和地區特定法規要求。在銷售過程中提供廣泛的定制車輛配置,如今也已成為原始設備制造商(OEM)的常態。新興的 “功能即服務(FaaS)” 概念進一步增加了配置的多樣性。最后,越來越多的用戶特定車輛配置偏好也必須被納入考量。可變車輛配置給汽車應用軟件開發者帶來了挑戰,因為他們的代碼必須適配所有可能的車輛配置,甚至可能包括不同配置的排列組合。本文的研究基于設計科學方法,旨在開發一種通用方法,以在軟件定義車輛(SDV)和面向服務架構(SOA)的背景下應對可變車輛配置問題。作為這一長期目標的一部分,本文引入了 “乘客歡迎” 用例。其核心思路是,當檢測到乘客靠近車輛時,車輛執行一系列歡迎步驟。該歡迎序列將根據當前配置,調用多個不同的車輛傳感器和執行器。

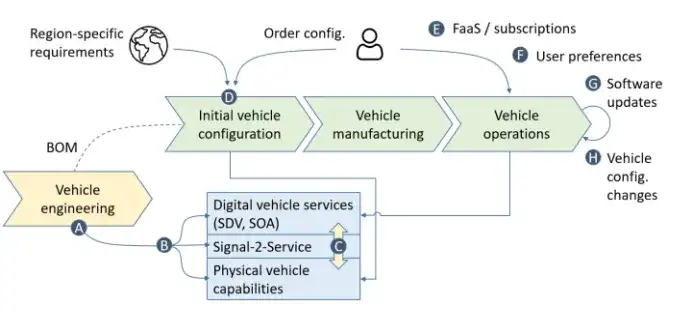

本文的分析基于我們的研究成果以及已發表的研究,遵循車輛制造商(OEM)對此類用例的假設流程展開。如圖 1 所示,該流程涵蓋了通用車輛工程(包括變體定義)以及單個車輛的配置、制造和運營。本文從車輛工程視角(A)出發,重點關注車輛應用開發(B),以及數字車輛服務如何通過 “信號到服務(Signal-to-Service)” 接口與物理車輛功能集成(C)。后續還將探討初始車輛配置(D)、功能即服務 / 訂閱制(E)、用戶偏好(F)、軟件更新(G)以及車輛配置變更等內容。

圖1、可變車輛配置的應用
2. 研究方法
由于目前關于該問題的研究較為有限,本文旨在為軟件定義車輛(SDV)研究領域做出貢獻。研究問題為:如何利用現代車輛應用的基礎架構(即面向服務架構(SOA)和軟件定義車輛(SDV))來實現可變車輛配置?本文遵循雙重科學研究范式 [10]:首先,通過文獻綜述從學術視角分析當前研究現狀;其次,對原始設備制造商(OEM)和汽車供應商進行了七次專家訪談,以了解行業視角下的需求與挑戰;最后,通過分析 “乘客歡迎” 用例的原型實現,對研究假設和結論進行初步驗證。
3. 車輛變體與可變因素
作為我們在 digital.auto 生態系統中研究的一部分,我們識別出未來車輛應用必須考慮的以下車輛多樣性驅動因素:
· 物理車輛配置,包括初始車輛配置(D)、物理配置更新(H)和軟件更新(G)
· 功能即服務(FaaS)與訂閱制(E)
· 用戶偏好(F)
如下文所述,這些多樣性驅動因素對工程設計和應用開發流程具有重大影響,因此本文首先對其進行分析。
3.1 研究現狀:物理車輛配置(D、H、G)
如今的原始設備制造商(OEM)必須處理多種不同的車輛類型、變體和版本。這是由市場需求以及不同地區的法規要求所驅動的。多樣性引發的復雜性是原始設備制造商(OEM)的主要成本驅動因素之一。沃爾沃汽車集團的瓦爾德?安蒂尼揚(Vard Antinyan)指出,僅 4 個變化點(車輛型號、發動機類型、排放區域和驅動類型)的不同組合及子變體,就可產生 114 種軟件變體。

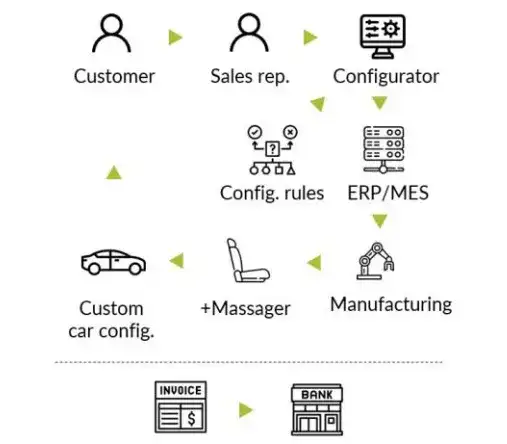

目前,產品線工程(Product Line Engineering)和基于模型的系統工程(Model Based Systems Engineering)被用于應對車輛變體的復雜性。為了有效管理變體和車輛配置,部分原始設備制造商(OEM)依賴于基于規則的車輛配置管理系統。單輛車輛的初始配置在制造時即可確定,如圖 2 所示。

圖2、初始車輛配置
一個值得探討的問題是:需要配置特定信息的應用程序,應當從制造過程中創建的靜態數據集獲取該信息,還是應在運行時動態獲取最新的車輛配置信息?車輛配置在制造后可能發生變化的情況包括:物理組件故障(降級配置)、物理車輛重新配置以及軟件更新。物理車輛改裝范圍廣泛,從加裝拖車掛鉤等功能到更換電動汽車的動力電池,部分供應商甚至支持升級中央車輛計算機。
除物理配置外,軟件配置也起著重要作用。過去,軟件更新通常是被動的,主要用于解決功能問題。對于空中下載更新(OTA),原始設備制造商(OEM)最關注的是安全性和可靠性。然而,領先的電動汽車(EV)企業正越來越多地利用軟件更新提供功能增強和新的終端用戶功能。
3.2 研究現狀:功能即服務(FaaS)與訂閱制(E)
除了在銷售過程中為客戶提供車輛配置選項外,原始設備制造商(OEM)如今還在考慮將物理功能作為訂閱服務提供 —— 有時也稱為 “功能即服務(FaaS)”(這與將整車作為服務提供不同,例如汽車共享服務)。功能即服務(FaaS)和訂閱制服務在汽車行業是一個相對較新的話題,相關學術研究較少。不過,汽車研究機構如 SBD [3]、CR [4] 和 RTInsights [5] 已對此進行了相關報道。例如,豐田(車輛遠程啟動現已成為豐田互聯服務訂閱的一部分)、梅賽德斯 - 奔馳 EQS(將全后輪轉向作為訂閱服務提供)、寶馬(將集成行車記錄儀作為訂閱服務提供)。其他功能即服務(FaaS)案例還包括特斯拉的完全自動駕駛功能(Full Self-Driving Feature)和通用汽車凱迪拉克的駕駛輔助系統。例如,保時捷為客戶提供了兩種選擇:一次性購買電動汽車?yán)m(xù)航優化器,或按月訂閱使用。
這些案例的共同點是,原始設備制造商(OEM)在車輛制造時就將所需的硬件組件安裝到車輛中,這實際上承擔了客戶可能永遠不會訂閱相關功能的風險。
以座椅內置按摩功能為例:傳統方式是在銷售過程中將其作為車輛配置的一部分,以物理功能形式提供。

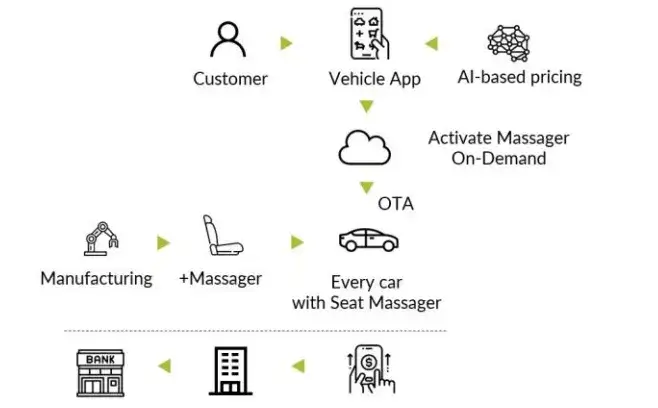

而新的方式 —— 即功能即服務(FaaS)—— 如圖 3 所示:每輛車輛都采用相同的物理配置,包括座椅按摩器。這有助于降低車輛設計和內部結構的復雜性,從而減少部分成本。但總體商業模式仍需權衡按摩器的單位成本與可能的平均訂閱收入。車主現在可以自主決定訂閱哪些服務,并可采用基于需求的定價(例如利用人工智能),結合微支付,以匹配個性化的訂閱計劃。

圖3、功能即服務
3.3 用戶偏好(F)
最后,未來可能產生大量額外車輛配置數據的另一個領域是用戶偏好。基于在 digital.auto 和 COVESA 社區中對原始設備制造商(OEM)領域?qū)<业脑L談,以及起亞、雷克薩斯、奧迪、豐田和寶馬等原始設備制造商(OEM)的車輛設置和偏好選項綜述,車輛應用必須考慮的用戶偏好可能包括以下領域:
· 警告提示:通知駕駛員和其他乘員的頻率、聲音、音量及其他方式 —— 從安全帶警告到車道保持輔助系統發出的警告
· 信息娛樂:音響系統配置、音樂偏好、通用信息娛樂偏好、語言選項
· 便捷功能:座椅位置及其他座椅功能(如按摩和加熱)、暖通空調(HVAC,供暖、通風和空調)及氣候控制功能(包括溫度、制冷或制熱強度以及氣流方向)
· 手動駕駛輔助功能:例如燈光設置、后視鏡位置、方向盤位置
· 駕駛性能:例如車輛的加速和制動性能,或與前車保持的自動安全距離
3.4 案例:乘客歡迎

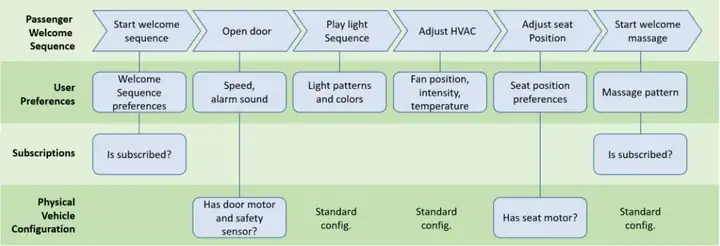

“乘客歡迎” 案例是 digital.auto 倡議參與者(包括博世和達索系統)開展的首批項目之一。其核心思路是,車輛識別到駕駛員靠近時,執行一系列歡迎步驟。本文介紹了一個略有簡化的版本,包含 6 個步驟,如圖 4 所示。該圖展示了每個步驟對物理車輛配置、功能訂閱和用戶偏好的依賴關系。第一步是啟動歡迎序列,作為邏輯步驟,它不涉及任何物理車輛組件。但歡迎序列本身被定義為一項訂閱服務,且可與特定用戶偏好相關聯 —— 例如,包含哪些具體步驟以及如何執行這些步驟。第二步是打開車門,這依賴于物理車輛配置中是否配備車門電機和防止車門碰撞障礙物的安全傳感器。此外,用戶可能會指定一些偏好,如車門打開的速度以及提示車門即將打開的警報聲。接下來,車輛將播放燈光序列,在此案例中僅涉及車輛的標準燈光功能(本文未明確提及)。用戶可以配置特定的燈光模式和顏色。為了使車內環境符合用戶偏好,隨后將根據用戶偏好調整暖通空調(HVAC)和座椅位置。暖通空調(HVAC)僅依賴標準車輛配置,而座椅調整則需要可選的座椅電機。最后,當駕駛員入座后,將獲得歡迎式背部按摩。該功能被定義為訂閱功能 —— 這意味著所有車輛都會預裝該硬件,但僅向?qū)嶋H訂閱的客戶開放使用。一個需要明確的問題是,按摩功能訂閱是 “乘客歡迎” 功能訂閱的一部分,還是一項獨立的訂閱服務。本文后續將探討該案例的實施方案。

圖 4、乘客歡迎序列
4. 車輛工程(A)
為了支持 “乘客歡迎” 等具有可變車輛配置的用例,車輛工程必須奠定相應的基礎。
4.1 基礎架構
首先,需提供實際的設備、傳感器和執行器。其次,需要合適的電子 / 電氣(E/E)架構來集成不同的物理組件。當前行業趨勢是從帶有專用域控制器的域架構,向帶有專用區域控制器的集中式或區域架構轉變,以減少線束。第三,需要足夠靈活的軟件架構,以應對該領域應用預期的高功能復雜性和交互動態性。軟件定義車輛(SDV)的設計初衷正是為了解決這一問題。除了當前具有高實時性和功能安全要求的嵌入式功能外,軟件定義車輛(SDV)還支持混合服務質量(QoS)應用,通過虛擬機監控程序(hypervisors)和軟件容器化技術,為服務質量可控(Quality Managed)或僅需基礎服務質量(QM-only)的應用(如 “乘客歡迎” 案例這類服務質量要求較低的應用)提供支持。最后,面向服務架構(SOA)必須支持不同車載軟件組件之間的交互,潛在情況下還需支持車外軟件組件的交互。為了實現電子 / 電氣(E/E)架構到面向服務架構(SOA)的映射,需要一個 “信號到服務(Signal-to-Service)” 框架,下文將對此進行介紹。
4.2 信號到服務(Signal-to-Service,B)
“信號到服務” 的核心思想是對面向信號的電子 / 電氣(E/E)架構進行抽象,使高層軟件能夠通過一組應用程序接口(API),將車輛及其物理組件視為一系列傳感器和執行器進行調用。這有時也被稱為硬件抽象層(HAL)。此類方法的示例包括安卓汽車硬件抽象層(Android Automotive HAL)和 COVESA 車輛信號規范(VSS,Vehicle Signal Specification)。VSS 為車輛信號引入了領域分類法,包括專用語法和車輛信號目錄。

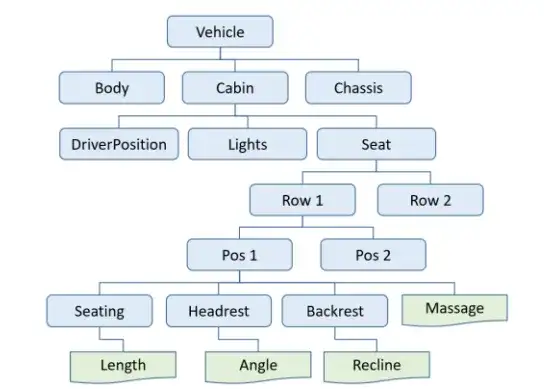

VSS 信號目錄以樹形結構呈現,圖 5 展示了其中的一個片段。該樹形結構包括邏輯分支(如座艙(Cabin)、座椅(Seat))以及代表傳感器和執行器的葉節點(如角度(Angle)、傾斜度(Recline))。通過不同編程語言的映射,開發者可以編寫如下代碼:例如,vehicle.Cabin.Seat.Row1.Pos1.Backrest.Recline.set (50)(此代碼使用了由 Eclipse SDV 和 digital.auto 開發的 VSS Python 映射)。需要注意的是,這種為開發者提供的高度抽象和便捷性是有代價的:實現 VSS 應用程序接口(API)并將其映射到復雜的車輛電子 / 電氣(E/E)架構,其難度不容低估。這些映射不僅需要集成控制器局域網(CAN)和本地互聯網絡(LIN)等面向信號的技術,還必須解決安全問題 —— 例如,防止應用程序接口(API)在車輛高速行駛時將駕駛員座椅調整到過于靠近方向盤的位置。然而,一旦 “信號到服務” 層部署完成,它將成為高層面向服務架構(SOA)的基礎,包括復合服務和應用服務。

圖5、COVESA VSS樹表示(摘錄)
5. 利用 “信號到服務” 和面向服務架構管理可變車輛配置(C)

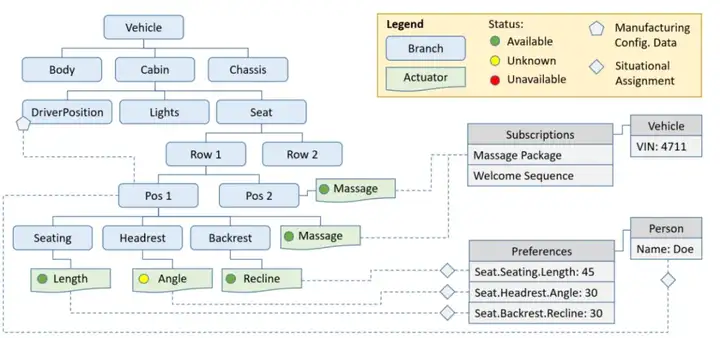

假設軟件定義車輛(SDV)、“信號到服務” 和汽車面向服務架構(SOA)等基礎架構已部署完成,現在的問題是如何利用它們來支持本文開頭所述的可變車輛配置。“乘客歡迎” 案例采用的基本方法是以 VSS 信號樹為起點,然后補充所需數據,包括制造配置數據、訂閱數據和用戶偏好。圖 6 展示了一個示例。以下幾點值得關注:
· COVESA VSS 將 “車輛。座艙。駕駛員位置(Vehicle.Cabin.DriverPosition)” 定義為一個信號,用于指示駕駛員座椅的位置(即左側或右側)。該信息在制造時即可確定,且后續不會改變。
· 不同執行器的狀態(可用、不可用、未知)可直接映射到 VSS 樹中的節點。未來研究的一個有趣方向是,是否存在將狀態分配給分支節點(從而適用于多個傳感器和執行器)的合理場景。
· 本示例中的訂閱服務按車輛進行管理。理論上,訂閱服務也可針對個人(例如在汽車共享場景中)。本示例中的訂閱服務包括基礎訂閱(按摩套餐)和復合訂閱(乘客歡迎)。
· 本示例中,按摩套餐訂閱適用于所有前排座椅。
· 本示例中的偏好按個人進行管理。這帶來了一個挑戰:一個人在車內可能處于不同位置(例如駕駛員或乘客)。因此,偏好與特定座椅位置的關聯必須是動態的 —— 例如,通過車載攝像頭等先進傳感器結合人工智能自動確定。

圖 6、補充了可變配置數據的車輛信號規范(VSS)
該示例表明,車輛配置數據必須與運行時數據相結合,才能支持 “乘客歡迎” 等復雜用例。在確定物理功能的可用性時,何時使用靜態制造配置數據,何時使用實時車輛數據,可能并不總是明確的。理論上,使用實時系統數據更為可取,因為它能更好地反映當前系統狀態(例如處理組件故障或組件改裝)。然而,控制器局域網(CAN)和 AUTOSAR 等當前底層車輛標準并不直接支持動態組件狀態發現 —— 盡管 AUTOSAR ADAPTIVE 等下一代標準以及 SOME/IP 等相關面向服務架構(SOA)協議提出支持具有運行時服務發現功能的動態面向服務架構(SOA),但這仍可能需要一定時間才能實現。
6. 車輛應用軟件
基于上述概念,現在可以開發實際的車輛應用軟件。在本研究中,“乘客歡迎” 應用以虛擬原型的形式開發,可在開放獲取的 digital.auto 原型平臺上在線獲取。

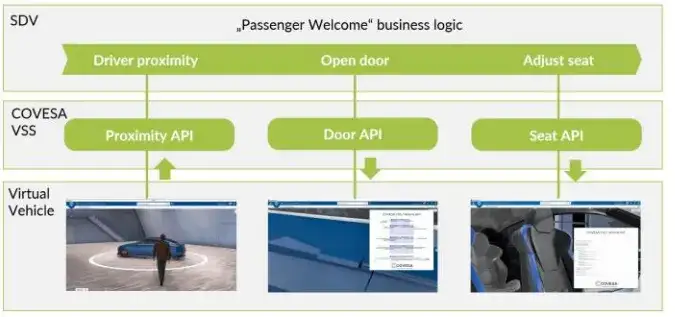

圖 7 展示了其基本原理:在軟件定義車輛(SDV)層中,執行 “乘客歡迎” 序列。該應用通過 COVESA VSS 訪問虛擬車輛功能。在本案例中,虛擬車輛功能通過達索系統的 CATIA 3D 建模與仿真平臺實現。為此,CATIA 已擴展為原生支持 VSS 標準。

圖7、乘客歡迎應用
這種方法的一大優勢是,可以在完全虛擬的環境中測試所有可能的車輛配置變體:與真實車輛相比,3D 模型更容易配置,可反映所有需要測試的選項(例如駕駛員座椅左側 / 右側、車輛配備 / 未配備座椅電機等)。通過創建具有不同變體的虛擬測試車輛,可以全面測試 “乘客歡迎” 序列的實現,以驗證其對所有可能組合的支持 —— 相比之下,創建和重新配置物理測試車輛的成本要高得多。

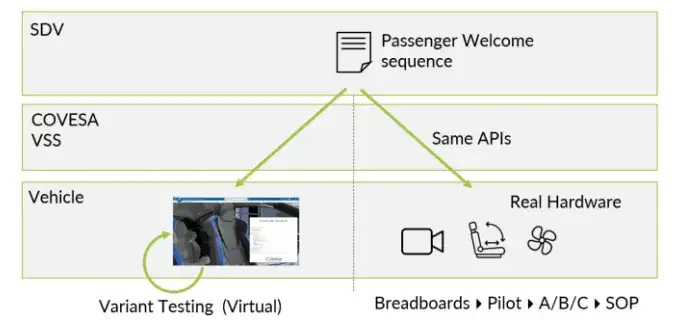

圖 8 展示了其基本流程:在初始開發階段,基于虛擬車輛(例如達索 CATIA 中的虛擬車輛)開發 “乘客歡迎” 序列。在此階段,將測試所有車輛變體,以完善 “乘客歡迎” 序列,確保其支持所有變體(包括不同的車輛配置、訂閱模式和用戶偏好)。只有當代碼穩定后,才會在真實硬件上進行測試 —— 從初始試驗板到實際試點、A/B/C 測試,最終進入量產階段(SOP)。

圖8、虛擬與物理測試
7. 結論與展望
基于 “乘客歡迎” 用例的實施經驗,利用面向服務架構(SOA)和軟件定義車輛(SDV)應對可變車輛配置的復雜性,是一種具有潛力的方法。然而,當前我們的研究存在兩個主要局限性:
首先,我們必須更有效地處理不同的產品和功能主題配置(問題域)以及相應的類型配置(解決方案域)。為此,基于類型的產品線工程(TPLE,Type-based Product Line Engineering)是一種值得關注的方法,我們計劃對其進行研究,并可能將其整合到 “乘客歡迎” 場景中。
其次,必須將該概念從純虛擬開發推進到包含真實硬件的測試環境。為此,需要在全汽車級測試環境和更適合學生使用的測試環境之間找到平衡。建立此類物理測試環境將是本研究下一步的計劃。
