摘要

硬件系統日益提升的復雜性與自主性，使得對整個系統及單個組件功能安全性的驗證成為一項極具挑戰性的工作，這也凸顯了故障樹分析（FTA）、失效模式與影響分析（FMEA）以及失效模式、影響及診斷分析（FMEDA）三者間協同理念的必要性。本文提出了一種基于模型的風險分析方法，該方法符合 ISO 26262 標準。研究目標是借助 APIS IQ-RM 工具，對車輛中現有系統展開分析。通過運用本文所提出的統一安全分析模型，實踐證明，在汽車行業已開發系統中，識別潛在失效的流程得到了改進。

1、引言

自 18 世紀第一臺蒸汽機發明以來，直至 21 世紀，汽車行業始終處于持續發展的進程中。

20 世紀 70 年代起，首批汽車開始配備電子控制單元（ECU），當時它被視作發動機的 “計算機”，能夠確保發動機以最佳狀態運行。如今，汽車已配備數十個電子控制單元。工業自動化是機械工程與電氣工程交叉融合的領域，其最終目標是探索無需人工參與即可實現機器自動化運行的方法。

正如Prostean等人所指出的，當今汽車系統工程的復雜度不斷攀升，汽車系統已演變?yōu)橛啥鄠€電子控制單元通過特定汽車通信通道相互連接構成的集合體。眾所周知，功能安全領域是所有工業領域都需重點關注的核心問題，無論是核電站、航空業、醫療器械制造業，還是汽車行業。鑒于上述情況，顯而易見的是，汽車的復雜程度已達到極高水平，因此，對功能安全的需求已成為必然。此外，對汽車產品審核專業人才的需求也隨之增加，在與功能安全相關的項目中，質量問題是必須重點關注的內容。

遵循 ISO 26262 標準，能夠?qū)崿F(xiàn)與功能安全相關項目的高質量交付。為簡化該標準的應用，眾多研究者針對汽車行業當前的特定需求，如自動駕駛系統或電動汽車，提出了多種適配的方法。

汽車系統開發過程中至關重要的環節，在于需求定義流程以及運用汽車安全完整性等級（ASIL）屬性對功能安全進行分級。Gharib等人提出了一種基于模型的方法，該方法在汽車安全完整性等級（ASIL）需求的建模與分析過程中，同時兼顧了技術層面與社會層面的因素。這使得需求工程師能夠 “明確界定與駕駛員行為及其與項目（即產品）其他組件間的交互和依賴關系相關的設計規范”。在這些組件的設計階段，通常會采用用于安全規范的統一建模語言（UML）概要文件。

Lu與Chen提出了一種基于模型的安全關鍵系統分析框架，該框架包含以下三個階段，最終輸出失效模式、影響及診斷分析（FMEDA）報告：

· 安全關鍵薄弱點分析；

· 面向安全的系統硬件架構探索；

· 安全機制有效性評估。

無論系統性質如何，其架構均由系統本身、子系統和組件構成。基于這一前提，可將系統從三個層級進行分解。采用自下而上的分析方法，為每個組件分配一項或多項需求。

要使系統精準運行，就必須滿足為其分配的所有功能需求。然而，大多數情況下，系統安全工程師很難對此進行驗證，因為系統往往極為復雜，工程師們常常難以全面掌控系統整體情況。ISO 26262 標準支持在道路車輛安全相關嵌入式系統的整個生命周期內，采用正式的方法開展各類驗證工作，以實現最高水平的安全完整性。隨著車輛系統愈發復雜，系統安全工程面臨著更多新的挑戰。這一觀點在日常生活中也能得到印證 —— 我們時刻處于電氣和 / 或電子（E/E）系統的包圍之中，而這些系統一旦發生失效，可能會引發災難性的安全后果。

如今，眾所周知的元器件短缺問題依然尚未得到解決。部分半導體制造廠宣布停產的消息，已在多個行業引發了各類混亂，汽車行業也未能幸免。這對硬件（HW）工程師而言是一大難題，他們必須構思重新設計方案，甚至更換元器件。而這一情況也可能對整個系統的安全運行產生影響。為證明更換元器件不會對系統安全造成影響，系統安全工程師必須對這一變更進行影響分析。首先，他們需要明確新舊兩個元器件之間的差異，隨后評估新元器件的有效性。要完成上述兩項驗證工作，就必須開展失效模式與影響分析（FMEA）、故障樹分析（FTA），甚至失效模式、影響及診斷分析（FMEDA）。

本文旨在闡明，有必要構建一個同時結合定量分析與定性分析的模型；此外，還需將該模型與需求相關聯，以形成完整的分析視角。

2、ISO 26262標準與安全生命周期

ISO 26262 標準適用于配備一個或多個電氣和 / 或電子（E/E）系統，且最大總質量不超過 3.50 噸的量產乘用車中的安全相關系統。在汽車行業，所有相關方都必須遵循 ISO 26262 標準，該標準是為自動駕駛車輛電子系統安全規范而制定的。“ISO 26262 標準用于衡量具備自動駕駛功能車輛中電子元器件的安全系統性能及失效概率”。

ISO 26262 標準于 2011 年首次發布，其目的是清晰識別硬件（HW）或軟件（SW）可能存在的故障，并推行一套確保汽車電氣和 / 或電子（E/E）系統功能安全的標準。該標準源自 IEC 61508 標準，而 IEC 61508 標準負責規范 “電氣 / 電子 / 可編程電子安全相關系統的功能安全”。ISO 26262 標準的第一版包含 10 個部分，2018 年發布的第二版新增了兩個章節，分別是 “ISO 26262 標準在半導體領域的應用指南” 和 “ISO 26262 標準針對摩托車的適配規范”。

安全生命周期（見圖 1）展示了在概念階段、產品開發、生產、運行、服務以及退役等階段的核心安全活動。根據 ISO 26262 標準，關鍵的安全管理工作包括對與功能安全相關的活動進行規劃、協調和跟蹤。上述工作是每個項目啟動時首要開展的環節，但這并不意味著完成這些工作后就無需進一步改進。建議在產品開發的各個階段，根據需要對相關內容進行重新定義，直至項目最終獲得批準并投入生產。

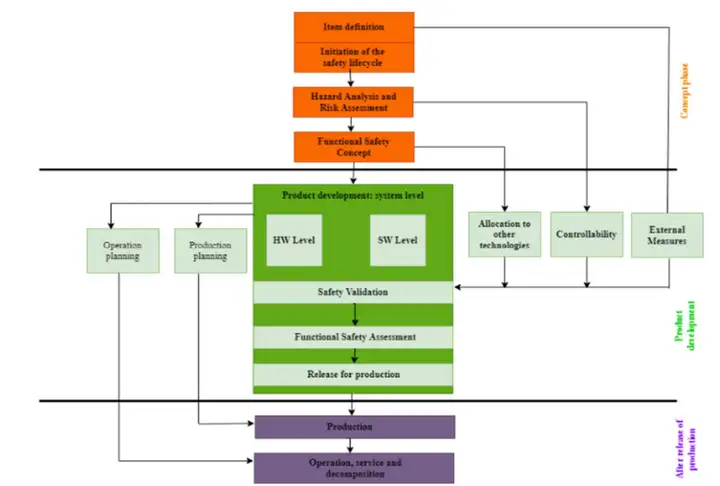

圖1： ISO 26262 安全生命周期

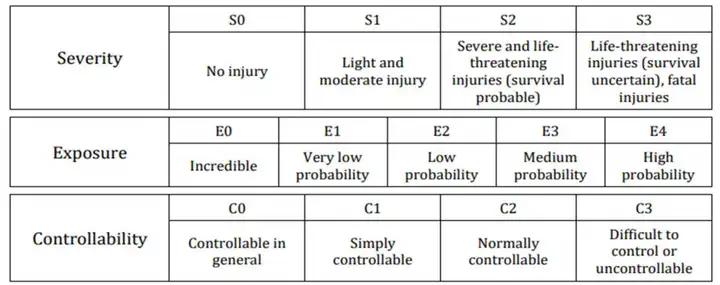

圖 2: 嚴重程度、暴露度和可控性評級

對于每個安全系統，需根據危害分析與風險評估（HARA）為其分配至少一個安全目標，危害分析與風險評估是概念階段的重要組成部分。根據 ISO 26262 標準，危害分析與風險評估（HARA）是一種 “用于識別和分類項目危害事件，并確定與預防或緩解相關危害以規避不合理風險相關的安全目標和汽車安全完整性等級（ASIL）的方法”。

換言之，危害分析與風險評估（HARA）的目的在于識別并評估可能導致電氣和 / 或電子（E/E）系統發生危害的故障相關風險。

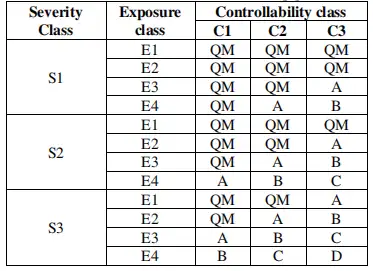

表 1： ISO 26262 標準下的 ASIL 等級確定

要正確開展危害分析與風險評估（HARA），需遵循以下兩個步驟：

步驟 1：評估與項目相關的危害事件的暴露概率、可控性及嚴重程度。圖 2 展示了各指標的評級標準。

確定上述三個特性后，依據評估結果，按照表 1 所示確定汽車安全完整性等級（ASIL）。

ISO 26262 標準定義了四個汽車安全完整性等級（ASIL），分別為 ASIL A、ASIL B、ASIL C 和 ASIL D，其中 ASIL A 的安全完整性等級最低，ASIL D 的安全完整性等級最高。除這四個等級外，質量管理（QM）等級表示無需遵循 ISO 26262 標準的相關要求。

步驟 2：危害分析與風險評估（HARA）的輸出結果為確定項目的安全目標。

安全目標處于安全需求的最高層級，即車輛層面。之后，安全目標將獲得在危害分析與風險評估（HARA）中確定的汽車安全完整性等級（ASIL）。

3、危害事件

在汽車行業的重大災難性事件史上，有一起事件對功能安全產生的影響尤為顯著。2009 年 8 月 28 日，警察Mark Saylor駕駛一輛雷克薩斯 ES350 轎車，攜家人在高速公路上行駛。行駛過程中，車輛突然失控，時速超過 160 公里，且剎車完全失靈。最終，車輛在十字路口發生碰撞，車內四人當場身亡。經過多年的法庭訴訟，最終調查結果公布：其中一段源代碼存在缺陷，這一缺陷可能導致安全目標無法實現。

美國國家公路交通安全管理局（NHTSA）對該事件展開了調查，并指出腳墊位置不當導致油門踏板被卡住，進而使發動機轉速達到最大值，這是引發事故的原因。然而，這一推測很快被推翻。由于豐田汽車接收到多起關于車輛意外加速的投訴，2007 年豐田公司啟動了一項召回行動，要求所有投訴者及其他相關車主將車輛送至維修廠更換腳墊。而Mark Saylor在事發時，車內安裝的是另一款腳墊，這款腳墊為駕駛員腿部提供了更大空間。

當時，豐田公司與美國國家公路交通安全管理局（NHTSA）的觀點存在明顯分歧。2009 年 9 月 29 日，豐田公司再次召回包括雷克薩斯 ES 在內的八款車型的車主，要求更換腳墊。美國國家公路交通安全管理局（NHTSA）稱，此次召回是因為多種因素共同作用導致車輛意外加速。2010 年 5 月 25 日，一則新聞報道稱 “豐田‘意外加速’事件已致 89 人死亡”，且相關投訴已達 6200 起，事態極為嚴重，美國國家公路交通安全管理局（NHTSA）遂請求美國國家航空航天局（NASA）協助調查。此次調查持續了約 10 個月，調查結果顯示：“通過所開展的硬件和軟件測試，未能找到證據證明電子節氣門控制系統智能版（ETCS-i）會導致如提交的車輛意見問卷（VOQs）中所描述的節氣門大開度意外加速（UAs）情況。雖然未能找到證據證明電子節氣門控制系統智能版（ETCS-i）是導致所報告意外加速（UAs）事件的原因，但這并不意味著此類情況不會發生。不過，本報告中所描述的測試與分析并未發現豐田汽車公司（TMC）的電子節氣門控制系統智能版（ETCS-i）電子設備是導致車輛意見問卷（VOQs）中所描述的節氣門大開度情況的可能原因”。

美國國家航空航天局（NASA）的研究重點集中在電子節氣門控制系統（ETCS）上，該系統包含電子控制模塊（ECM），電子控制模塊依據公式（1）的原理對節氣門進行控制。

當駕駛員踩下油門踏板時，電子控制模塊（ECM）會接收到相應的電壓輸入信號。如今，汽車的自動化程度越來越高，踩下油門踏板僅代表駕駛員對車輛行駛狀態的期望。

2013 年，多起致命事故中的一起被提交至法庭審理，原告方聲稱車輛意外加速問題是由軟件故障引發的。在那段時期，此類案件曾多次開庭審理，但均未證實這一假設。這一證詞基于電子節氣門控制（ETC）系統，尤其是其源代碼。從 2009 年的事故發生到 2013 年，豐田公司始終聲稱車輛意外加速的原因是腳墊松動、踏板卡滯或駕駛員操作失誤。而在 2013 年的庭審中，出庭律師在辯論結束時指出，車輛意外加速并非由上述原因?qū)е拢嬲脑蚴请娮庸?jié)氣門控制（ETC）系統存在問題。

法庭傳喚了多位綜合系統專家出庭作證。Michael Barr及其他專家對電子節氣門控制（ETC）系統的源代碼進行了檢查，檢查后他們證實，即使是單個比特位的翻轉，也可能導致車輛失控。此次調查得出結論：豐田汽車電子節氣門控制（ETC）系統的源代碼存在缺陷，部分漏洞可能引發車輛意外加速。

鑒于美國國家航空航天局（NASA）的報告已在網上公開，本文以報告中展示的電子節氣門控制（ETC）系統框圖為基礎，構建了一個分層模型。該模型從系統層面逐步細化至組件層面，涵蓋了系統的功能與失效，并通過定量與定性分析，最終探究車輛意外加速的真正原因及其對系統產生的影響程度。

當發生如上述案例中的事故時，工程師們顯然能夠意識到系統中存在失效（無論是軟件失效還是硬件失效），且該故障已導致系統的某一安全目標無法實現。為避免此類情況發生，ISO 26262 安全標準強調，開展安全分析是必不可少的工作。下一部分將闡述安全分析的重要性。

4、安全分析

本章將詳細介紹有助于識別和評估故障的安全分析技術。要開發一個安全的系統，需明確系統中的安全關鍵故障，并能夠?qū)@些故障進行控制。安全分析技術種類繁多，在汽車行業中，最常用的三種技術如下，本文也將對這三種技術進行探討并加以實踐應用：失效模式與影響分析（FMEA）、失效模式、影響及診斷分析（FMEDA）以及故障樹分析（FTA）。

安全分析技術可從兩個維度進行分類：定量分析與定性分析，或歸納分析與演繹分析。表 2 依據上述分類方式，對各類安全分析技術進行了描述。

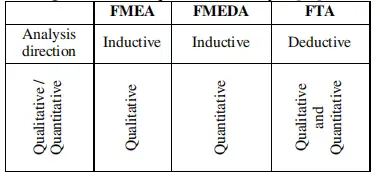

表 2： 定性分析與定量分析

此外，ISO 26262 標準建議，從汽車安全完整性等級（ASIL）B 級開始，應開展演繹分析；而無論汽車安全完整性等級（ASIL）處于何種級別，都建議開展歸納分析。

定量分析用于確定失效發生率與概率；而定性分析僅通過定性標準來評估與失效模式相關的風險。

4.1 失效模式與影響分析（FMEA）

失效模式與影響分析（FMEA）是一種歸納式失效分析方法，用于識別和評估潛在失效及其影響，制定措施以消除或降低失效發生的可能性，并對整個分析過程進行記錄。

該分析方法的目標如下：

· 提升所分析項目的質量、安全性與可靠性；

· 降低額外實施成本或不符合項成本的風險；

· 助力開發穩健的設計方案；

· 確定任務優先級；

· 提高客戶滿意度。

4.2 失效模式、影響及診斷分析（FMEDA）

失效模式、影響及診斷分析（FMEDA）是一種基于表格的硬件分析方法。該方法用于識別硬件組件的失效模式、失效發生率以及診斷能力。失效模式、影響及診斷分析（FMEDA）的特點如下：

· 失效模式、影響及診斷分析（FMEDA）的分析結果為硬件架構指標，這些指標用于評估安全架構的有效性；

· 在開展失效模式、影響及診斷分析（FMEDA）的過程中，需對安全機制的存在性及其有效性做出假設；

· 故障注入方法可用于輔助開展失效模式、影響及診斷分析（FMEDA）。

4.3 故障樹分析（FTA）

故障樹分析（FTA）是一種自上而下的演繹式失效分析方法，該方法以不期望發生的危害事件為分析起點，運用布爾邏輯對一系列低層級事件進行分析。該分析方法的主要目標如下：

· 理解故障樹結構背后的邏輯關系；

· 確定風險優先級；

· 監控并控制系統的安全性能；

· 優化資源配置。

若本文旨在對系統中發生的變更（無論變更性質如何）進行影響分析，則需重點關注定性分析，明確組件功能與其缺陷之間的關聯，最終找出可能對安全目標產生直接影響的缺陷。

通過建立這樣的整體視角，也能充分體現汽車行業開展此類分析的必要性。

5、模型構建與分析過程

圖 3 展示了電子節氣門控制系統智能版（ETCS-i）的框圖。框圖左側為電子控制模塊（ECM）的輸入部分，右側為輸出部分，分別對應燃油系統、點火系統和節氣門體組件。電子控制模塊（ECM）包含四個主要部分：電源控制與監控模塊、專用集成電路（ASIC）監控 - 中央處理器（CPU）、專用集成電路（ASIC）主 - 中央處理器（CPU）軟件功能模塊以及專用集成電路（ASIC）H 橋模塊。電源控制與監控模塊位于框圖頂部，負責為電子控制模塊（ECM）供電。主中央處理器（Main CPU）位于框圖底部中央，負責控制各類電氣設備（繼電器、電機、電磁閥和指示燈）的運行。主中央處理器（Main CPU）所需的模擬信號，可通過其內部的模數（A/D）轉換端口獲取。根據美國國家航空航天局（NASA）關于意外加速（UA）的報告，主中央處理器（Main CPU）的軟件功能包括踏板指令功能、怠速控制功能、定速巡航控制功能、變速箱換擋控制功能、車輛穩定控制（VSC）功能以及節氣門控制功能。借助這一復雜且描述詳盡的系統框圖，下一步需在 APIS IQ-RM 工具界面中構建如圖 4 所示的框圖，以開展后續分析。

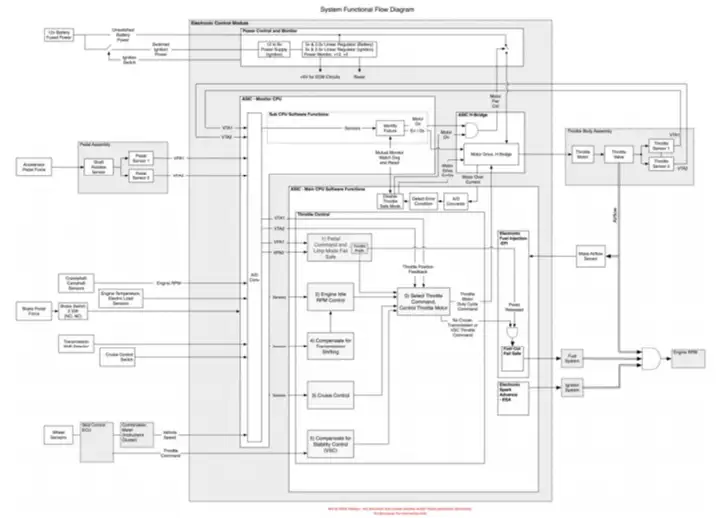

圖 3:系統整體功能框圖

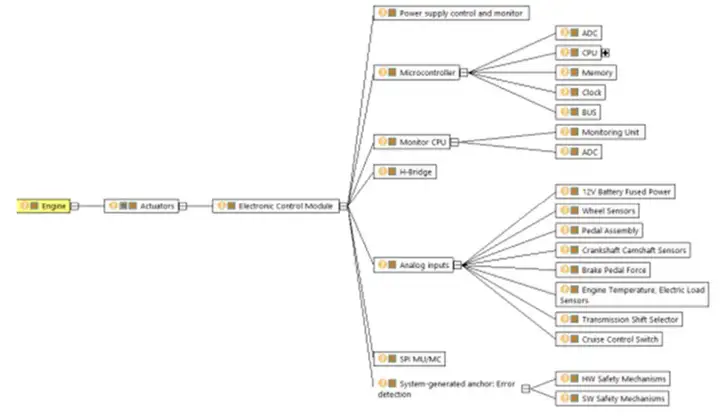

圖 4：系統框圖的總體結構樹

APIS IQ 軟件是一款集成失效模式與影響分析（FMEA）、風險分析、功能安全及需求管理功能的軟件]，這一特性使其非常適合用于構建本文所提出的模型。該軟件針對 Windows 系統進行了優化適配，是集成到工作流程與文檔管理系統中的前瞻性基礎工具。

本文構建的模型采用樹形結構。模型的第一層為發動機部分，第二層為執行器（噴射系統、燃油系統和節氣門體）。進一步細化可看到電子控制模塊（ECM）子系統以及輸入輸出接口（與電子控制模塊（ECM）相連）。再下一層為四個主要模塊：電源模塊、微控制器（主中央處理器（Main CPU））、監控中央處理器（Monitor CPU）和 H 橋模塊。模型的最后一層為每個模塊包含的具體組件。除上述四個電子控制模塊外，模型中還設有一個 “安全機制” 模塊，該模塊作為防范各類故障的保護機制；同時，模型中還包含一個串行端口接口（SPI），用于實現微控制器（Microcontroller）與監控中央處理器（Monitor CPU）之間的通信。

車輛系統由軟件和硬件組件構成。硬件組件存在失效模式，可能導致安全目標無法實現。為避免此類情況，汽車工程師引入了安全機制，旨在檢測組件故障并防止故障向更高層級擴散。

若要使某個系統、子系統或組件納入上述模型，必須為其分配相應的功能；否則，該組件不應被納入模型結構中。圖 5 展示了主中央處理器（Main CPU）的功能與失效模式示例。

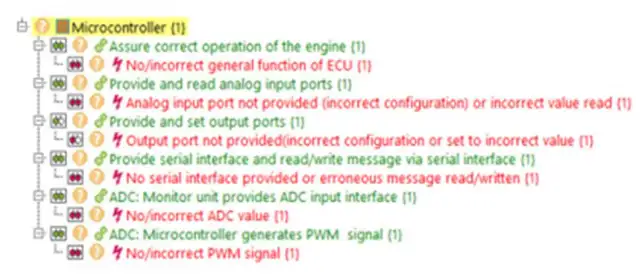

圖 5:主中央處理器（Main CPU）的功能 / 失效示例

在為每個組件設定類似的功能與失效模式集合后，下一步需將所有組件的功能與失效模式關聯起來，構建所謂的 “功能 / 失效網絡”。通過這種方式，即可開展失效模式與影響分析（FMEA）。借助該分析，工程師能夠清晰地看到從頂層系統到最底層組件（組件級）的所有子系統和元素之間的關聯。

故障樹分析（FTA）通過 “失效網絡” 界面開展，該分析僅針對那些可能對安全目標產生直接影響的缺陷。分析過程運用邏輯門構建故障樹，關聯方式如下：若某個模塊中的單個組件發生失效障，同時覆蓋該模塊所有組件的安全機制也失效，則會導致安全目標無法實現。該分析過程采用了Ross提出的數學理論。

在確定可能對安全目標產生直接影響的失效后，下一步需為每個安全機制分配診斷覆蓋率。通過設定診斷覆蓋率，可計算出相應的架構指標，而這些指標的計算結果將反映系統的可靠性。

6、討論

顯然，汽車企業的工程師所面對的系統，比本文所呈現的系統更為復雜、細節更為豐富。因此，建立這樣的系統整體視角具有極大的價值，尤其是 APIS IQ-RM 工具能夠?qū)⑸鲜鋈N分析（FMEA、FMEDA、FTA）整合到同一個視圖中，從而實現了三者的協同分析。

在本研究之初，我們就闡述了將安全分析方法整合統一所能帶來的部分優勢，其中之一便是應對當前硬件設計變更的需求。當系統中的某個組件發生故障或已停產時，就必須用其他組件對其進行替換。

借助前一章所構建的系統視圖，工程師能夠輕松開展系統影響分析，評估變更可能對系統安全產生的影響。在這類分析中，需驗證待更換組件是否存在與安全相關的輸入或輸出，以及其失效是否會直接影響安全目標。

僅開展定性分析是不夠的，原因在于定性分析基于非量化信息對系統進行分析，依賴主觀判斷；而定量分析則基于數學、統計模型和測量數據。鑒于涉及危及人類生命安全的風險評估，分析過程必須同時包含定量分析與定性分析。

7、結論、拓展與未來展望模型構建與分析過程

本文的研究目的是通過強調定量分析與定性分析相結合的必要性，進一步完善汽車功能安全的研究范疇。

當前眾所周知的元器件短缺問題，更凸顯了在每個汽車項目中建立系統整體視角的重要性。若系統中的某個組件已停止生產，就必須尋找替代組件。在做出最終決策之前，需開展系統影響分析。借助系統整體視角，汽車安全工程師能夠更輕松地評估變更影響，進而判斷新組件是否能夠滿足舊組件的特性與功能需求。

基于上述種種原因，在汽車行業中，擁有一款符合 ISO 26262 標準認證的工具（如 APIS IQ-RM）已成為開展工作的必要條件，這類工具能夠?qū)崿F(xiàn)定性分析與定量分析的統一整合。

本文以通用電子控制單元（ECU）為例進行分析，但在汽車領域，實際系統的復雜程度遠超本文所呈現的內容。因此，可對現有模型的結構、功能及失效模式進行優化升級，為后續研究提供延續性。此外，另一項可行的研究方向是將客戶需求與組件相關聯，并建立從需求到驗證需求所需測試集的可追溯性。

未來的研究工作應更加注重有意識地開展定量分析與定性分析。為此，可對當前的 APIS 模型進行改進，使其能夠融入定性與定量分析的特征，以支持此類分析工作的開展；同時，也可考慮開發用于該目的的新型工具。
