提示：“協同汽車架構的功能安全評估方法”為系列文章，本篇章為“下”篇，在“上”篇中已經重點描述了協同汽車架構的功能安全評估的方法論，接下來，在本篇章中我們將結合方法論進行具體案例研究及討論。

上篇“協同汽車架構的功能安全評估方法（上）：方法論”已同期發布。

04.案例研究

本節介紹了所提出方法在協同駕駛場景中的應用：車隊行駛。首先，我們描述車隊行駛場景和單個車輛的功能架構，這是我們提出的方法的兩個輸入。接下來，我們介紹將我們的方法應用于車隊行駛的結果及其解釋。

車隊是一種車輛列車，其中手動駕駛的車輛（稱為領航車）由至少一輛車輛（稱為跟隨車）自動緊隨其后。在車隊中，車輛使用車對車(V2V)通信相互協調。車隊行駛已顯示出以下潛力：(i)降低平均油耗；(ii)提高安全性——例如，通過啟用全車隊制動來防止追尾碰撞；（iii）通過提高平均速度和減少交通擁堵來增加交通吞吐量。在本案例研究中，車隊行駛的范圍僅限于高速公路和高速公路立交橋。

我們將提出的方法應用于為i-CAVE項目開發的協同駕駛軟件架構，該架構部署在雷諾Twizy（一款小型電動汽車）上。該車輛配備了額外的傳感器和執行器，包括一個完整的軟件堆棧（以下稱為i-CAVE演示器）。i-CAVE演示器的軟件堆棧部署在實時計算機（Advantech ARK-3520P）的組合上，該計算機運行Simulink RealTime操作系統和Nvidia的Drive PX2平臺。

圖4a顯示了i-CAVE演示器的簡化功能架構。為簡單起見，我們僅展示實現車隊行駛所必需的功能組件。箭頭表示從傳感器抽象到執行器的數據流，而整個系統是一個閉環控制環。一些功能架構組件根據其功能分組到不同的類別中（如圖4a所示）。例如，傳感器抽象是一類組件，包含兩種類型的功能組件，即驅動傳感器和環境感知傳感器。每個類中的功能組件充當獨立實體，并且它們之間沒有數據流。架構的功能組件如下所述：

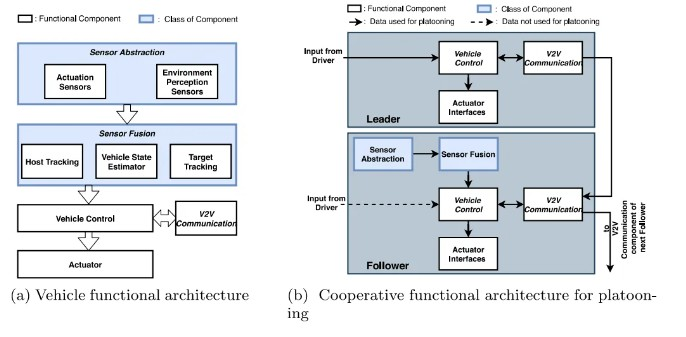

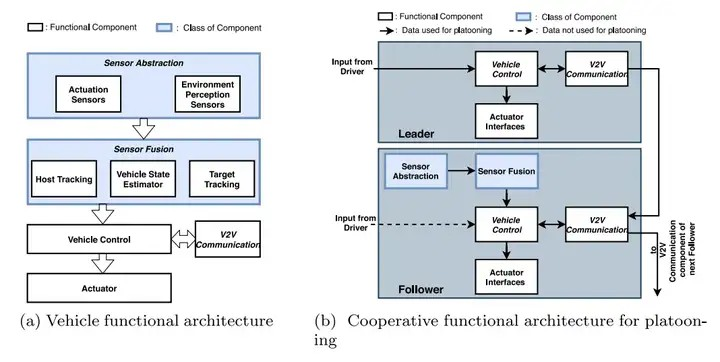

圖4. i-CAVE演示器的簡化功能架構以及由此衍生的隊列架構（協同架構）

（a）傳感器抽象由硬件傳感器及其通過其軟件接口的封裝組成。兩類傳感器在功能上有所區別：(i)驅動傳感器，用于監測車輛狀態和動態屬性，如速度和慣性測量；(ii)環境感知傳感器，如雷達和GPS，用于監測車輛的外部環境并在地圖上定位車輛。

（b）傳感器融合結合了來自不同類型傳感器的數據，以生成有關車輛及其周?chē)h(huán)境的信息。i-CAVE演示器的傳感器融合有三個功能組件：(i)主機跟蹤，結合位置和慣性測量數據來確定車輛的絕對位置；(ii)車輛狀態估計器，結合加速度信息和來自驅動傳感器的數據來估計車輛的動態狀態；(iii)目標跟蹤組件，結合來自雷達等環境感知傳感器的數據來檢測車輛周?chē)奈矬w和其他車輛。

（c）V2V通信在車輛和周?chē)?chē)輛之間傳遞與排成隊的驅動相關信號。

（d）車輛控制使用有關車輛狀態、周?chē)h(huán)境和前方車輛的信息（通過V2V通信接收）生成用于車輛自動驅動的控制信號。手動駕駛時，此組件接收來自人類駕駛員的驅動命令。

（e）執行器是用于車輛加速、轉向和制動的硬件和相應軟件接口，也稱為線控驅動接口。請注意，滿足非功能性需求（隊列功能之外）的組件（如安全管理組件）未顯示，因?yàn)樗鼈儾皇菍?shí)現隊列所需的基本功能架構的一部分。

4.1. 推導車隊的FSR

以下是我們方法第一部分的步驟，如本系列文章“上”篇的圖2所示。

功能分解：我們將車隊場景描述（也稱為SD）分解為五個子場景。

SC-1：車輛可以在最后一個跟隨者之后作為跟隨者加入車隊。

SC-2：跟隨者可以離開車隊。

SC-3：車隊可以分成兩個車隊。

SC-4：兩個相鄰的車隊可以合并為一個車隊。

SC-5：當領隊離開車隊時，第一個跟隨者將成為新的領隊。

當一輛車加入另一輛車組成一個兩輛車的車隊時，車隊就形成了。最終，當一輛車離開兩輛車的車隊時，車隊解散。車隊的加入和離開動作由車輛駕駛員手動執行。

車隊行駛場景描述從車輛角度分為9個功能，從協同角度分為6個功能。這些功能列于表1中。

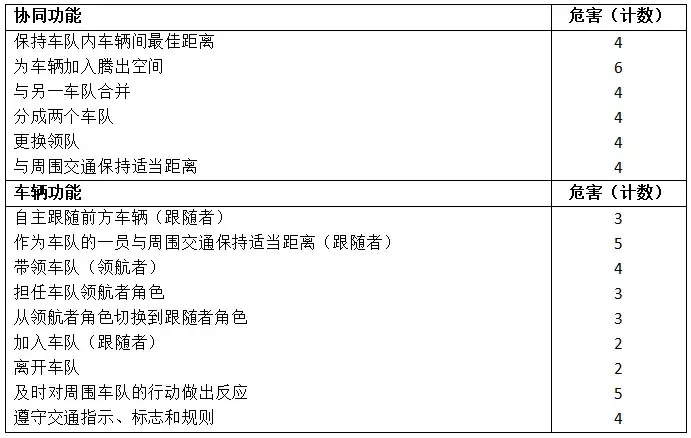

表1.從隊列行駛描述中識別出的功能危害

危害事件：接下來，我們識別與這些功能相關的危害。我們使用汽車領域最常見的七個引導詞（不、更多、更少、以及、部分、反向和其他）來識別57種危害。例如，車隊功能 - “保持足夠安全的車距” - 加上引導詞“更少”會產生危害 - “保持的車距不夠安全” - 這可能會導致車隊內部發生碰撞。表1顯示了從每個功能得出的危害數量。

這57種危害（從協同角度看26種，從車輛角度看31種）與運行模式（從協同角度看7種，從車輛角度看6種）和運行情況（每個角度2種）相結合時，導致了340起危害事件，從車輛角度看140起，從協同角度看200起。請注意，并非每種危害、運行模式和運行情況的組合都是可行的，不可行的組合將不再考慮。從協同角度看的危害事件的一個例子是：“在高速公路上與另一個車隊（運行模式）合并時保持的車距不夠安全（危害）”。

安全目標：對于每個危害事件，我們都制定了一個安全目標來防止它。我們合并了每個角度的類似目標，分別從車輛和協同角度獲得了14個和11個安全目標。例如，安全目標“無論車隊的運行模式或運行情況如何，都應保持足夠安全的車輛間距離”是由56個危害事件得出的目標組合而成的。

對于安全目標的ASIL分配，我們假設車隊內除領隊外的所有車輛在發生任何失效時都不能依靠人類駕駛員進行后備。對于加入或離開車隊的車輛，在加入和離開的過程中，我們假設在發生失效時有人類駕駛員進行后備。我們?cè)谂c跟隨車輛有關的場景中給出了可控性最低的分?jǐn)?shù)。由于領隊是人類駕駛的，因此領隊車輛的可控性被認為是最高的。由于我們假設了高速公路的速度范圍，因此如果車輛或車隊失效導致撞車，則將最高級別分配給嚴重程度。我們根據場景（加入排、離開排、排分離、兩個排合并和排領隊變更）和運行情況（高速公路或高速公路交匯處）假設了不同的暴露水平，其中高速公路運行場景中的暴露水平最高。因此，大多數安全目標都被分配了ASIL D。

協同功能架構：圖4b顯示了簡化的車隊協同功能架構，其中包含車隊功能組件以及車隊內車輛在功能層面的工作。協同功能架構由四位系統架構師創建，他們是參與i-CAVE演示器開發的機械工程師，至少擁有碩士學位，并至少擁有兩年的汽車架構開發經驗。協同功能架構包含與車輛功能架構相同的功能組件（見圖4.i-a和4.i-b），但僅使用用于完成協同功能的組件及其互連。例如，系統架構師的設計選擇是將信息從領航者的車輛控制功能單元傳達給跟隨者，而不是在領航者和跟隨者之間傳達傳感器信息。因此，在領航者中，傳感器抽象和傳感器融合類功能組件不用于協同駕駛功能。此外，這些功能組件不用于領航者自己的駕駛功能，因?yàn)轭I(lǐng)航者是手動駕駛的。因此，在協同功能架構中，在領航者塊中，這些組件未顯示為領航者（參見圖4.i-b頂部的領航者塊）。

安全分析：最后，通過使用故障樹分析(FTA)將安全目標映射到功能架構來得出FSR。FTA從車輛角度生成了16個FSR，從協同角度生成了15個FSR。即總共31個。圖5顯示了每個功能組件的FSR數量，以及表2第二列中的一些示例FSR。

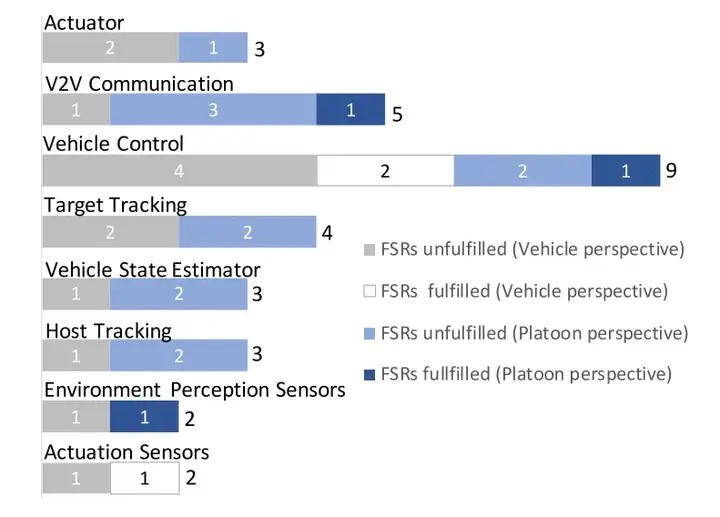

圖5. 31個FSR，按相關功能組件分組。每個組的總FSR顯示在每個堆疊條形圖的末尾

4.1.1 結果解釋

在我們的案例研究中，根據ISO 26262進行的傳統安全分析（車輛角度）產生了16個安全目標，從而產生了16個FSR。而擬議的安全分析擴展產生了9個以上的安全目標和15個FSR，總共產生了25個安全目標和31個FSR。從車輛角度來看，F(xiàn)SR數量最多的是車輛控制組件（6個FSR），而從協同角度來看，F(xiàn)SR數量最多的是V2V通信組件（5個FSR）。另一個有趣的現象是，大多數FSR（31個中的17個；12個來自車輛角度，5個來自協同角度）被分配了ASIL D，而只有相對較少的安全目標（25個中的7個；6個來自車輛角度，1個來自協同角度）被分配了ASIL D。安全目標和FSR之間的ASIL差異是由于大多數功能安全需求與多個功能安全目標相關，并且FSR繼承了其相關安全目標的最高ASIL。

與行業場景相比，我們的FSR數量（總共25個安全目標中的31個FSR）較低，在行業場景中，類似數量的安全目標與100多個FSR相關。我們認為FSR數量的減少與我們的車輛功能架構的簡單性有關。為了便于理解，Serban等人提出的參考架構有39個功能組件，而我們的簡化架構有8個。

從兩個角度得出的FSR可能會重疊。也就是說，可以從協同和車輛角度得出相同的FSR。然而，我們的案例研究沒有導致任何重疊的FSR。

4.2. 檢查FSR的履行情況

以下是我們方法第二部分的步驟，如本系列文章“上”篇中圖3所示。

檢查派生FSR中是否存在沖突：我們根據FSR關聯的功能架構組件對其進行分組。例如，9個FSR屬于功能架構組件車輛控制，其中3個顯示在表2中（請參閱第三至第五行、第一列和第二列中的詳細信息）。按關聯組件分組的FSR總數如圖5所示。在每個組中，我們比較了每對FSR的描述以識別潛在沖突。我們?cè)?個組中沒有發現任何沖突。

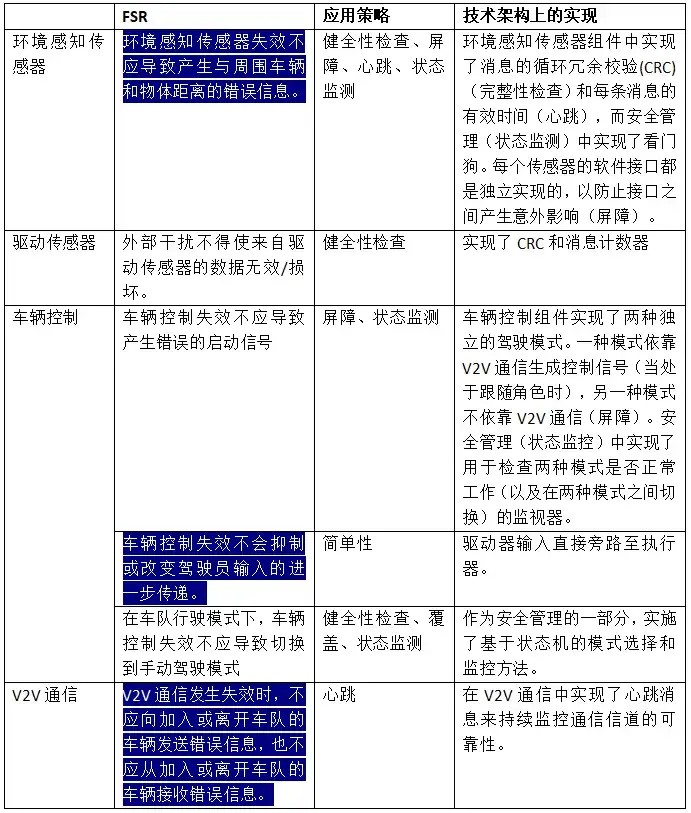

表2. 在i-CAVE演示器的技術架構中發現已實現的FSR。藍色單元中的FSR來自協同（排隊）視角，其他FSR來自車輛視角

確定實施每個FSR的安全策略：對于每個FSR，我們確定了一份適用的安全策略列表。我們選擇了以下13種安全策略，并以此為基礎構建了15種最廣泛使用的安全模式：簡單性、替代、健全性檢查、條件監控、比較、多樣化冗余、復制冗余、修復、降級、投票、覆蓋、屏障和心跳。

每種安全策略都有一個目標和范圍描述。例如，安全策略簡單性的目標是“通過保持系統盡可能簡單來避免失效”，其描述是“簡單性降低了系統復雜性。它包括構建方法或削減不必要的功能和組織系統元素或?qū)⑺鼈兒?jiǎn)化為核心安全功能以消除危害。”。

適用于每種FSR的策略：為了確定安全策略的實施是否可以實現FSR，需要將安全策略的目標和描述與FSR的描述相匹配。表2列出了FSR的示例、與之匹配的安全策略及其實施。表2還顯示，由于環境感知傳感器固有的復雜性，列出的第一個FSR與簡單性策略不匹配（第3列中不存在）。

檢查技術架構中的安全策略實施：最后，為了確定車輛架構是否符合FSR，我們分析了i-CAVE演示器技術架構中相關功能架構組件的實現。iCAVE演示器的技術架構是在MATLAB/Simulink中實現的。我們檢查了MATLAB代碼以及Simulink狀態流程圖，以識別功能架構組件以及任何相關的安全管理系統。我們將這些功能架構組件的實現映射到為每個FSR確定的安全策略，以評估技術架構是否滿足每個FSR。表2顯示了技術架構中發現已實現的FSR、從適用策略集中應用的策略以及應用策略的特定組合如何滿足相應的FSR。此外，發現未實現的FSR示例是：“執行器（軟件接口）失效不應導致錯誤的控制信號傳播到硬件執行器”。

對于每個功能組件，圖5分別顯示了從車輛和車隊角度實現和未實現的FSR的數量。回想一下第4.1節，我們從車輛和車隊角度得出了16個和15個FSR，其中大多數與車輛控制有關。在車輛視角的16個FSR中，車輛技術架構滿足了3個FSR，其余13個FSR未滿足。同樣，對于協同視角，3個FSR已滿足，其余12個FSR未滿足。我們向i-CAVE項目的四位系統架構師展示了我們的結果。他們確認，在i-CAVE演示器中已實現已滿足的FSR，未實現的FSR未實現。對于i-CAVE演示器未實現的25個FSR，我們提供了一份適用的安全模式列表，可作為技術架構下一次設計迭代的起點。

4.2.1. 結果解釋

我們的研究表明，技術架構僅滿足31個FSR中的6個（所有6個已實現的FSR列于表2中）。在我們的案例研究中，我們使用13種安全策略檢查了i-CAVE演示器中FSR是否已實現。策略集是根據它們?cè)?5種最廣泛使用的安全模式中的使用情況來選擇的。由于我們只考慮了13種策略，因此我們可能將一些已實現的FSR歸類為未實現的。然而，i-CAVE項目的架構師同意我們的發現。這表明我們的分類是正確的。

我們使用這些安全策略進行的評估表明，在從協同角度得出的15個FSR中，有12個未實現。值得注意的是，我們發現從車輛角度來看未實現的FSR幾乎與從協同角度來看一樣多。這一觀察結果的解釋與i-CAVE演示車背后的車輛能力有關。i-CAVE演示車使用雷諾Twizy，這是一款基本的雙座電動汽車。從這個角度來看，雷諾Twizy足夠小（2338毫米×1381毫米），可以在自行車道上使用，重量輕（毛重690公斤），續航里程可達51公里。相比之下，特斯拉的入門級車型Model 3尺寸幾乎是它的兩倍，毛重是它的三倍，續航里程是它的十倍以上。因此，i-CAVE演示車的功能和組件有限。此外，演示車是一個正在進行中的工作，由多領域團隊迭代開發。由于我們的案例研究期間未實現技術架構的某些部分，因此我們的結果僅僅指出，缺失的實現是車輛角度中未實現的FSR。演示器的未來迭代可以使用此未實現的FSR列表（從車輛和協同角度）來改進i-CAVE技術架構。

總之，我們的案例研究從協同角度發現了未實現的FSR，表明所提方法的可行性和適用性。與ISO 26262流程相比，我們的案例研究結果顯示，通過提供額外的FSR，可以更好地覆蓋安全目標。當前用于得出FSR的安全工程方法由ISO 26262標準概述，但缺乏協同視角。它在i-CAVE項目的背景下提供了寶貴的見解。在我們的案例研究中，我們從協同的角度發現了15個FSR，占所有FSR的48%。但這仍然只是我們方法的一個例證。顯然，需要復制來驗證我們方法的通用性和可擴展性。盡管如此，我們的結果證實了現有的知識體系，表明當前的安全標準從協同的角度忽略了FSR。

我們的案例研究結果表明，與ISO 26262流程相比，通過提供額外的FSR，可以更好地覆蓋安全目標。ISO 26262標準概述了當前得出FSR的安全工程方法，但缺乏協同視角。在我們的案例研究中，我們從協同的角度發現了15個FSR，占所有FSR的48%。我們的結果證實了現有的知識體系，表明當前的安全標準從協同的角度缺乏FSR。

05.討論

我們從隱含假設的角度對所提出的方法進行了更深入的探索。我們描述了我們的解決方案如何應用于現實生活中的協同駕駛場景。下面我們討論我們方法中的隱含假設、可擴展性、通用性和我們方法的范圍。

5.1.假設

所提出的方法借用了一些適用于單車的假設，并將其應用于協同駕駛。這些假設來自安全工程領域以及軟件架構領域。例如，假設系統的適當功能分離始終是可能的。這導致每個FSR都映射到一個功能組件。這種功能分離是安全工程領域的標準做法，至少已經遵循了五十年。汽車領域的產品開發標準 ISO26262和汽車架構框架也強調了這種分離。盡管如此，這一假設在協同駕駛中的適用性尚未確定。

同樣，我們方法的第二部分依賴于兩個假設：（i）可以將功能組件映射到技術軟件架構中的實現；（ii）每個FSR都可以通過安全策略的組合來實現。我們的第一個假設來自汽車領域的架構框架。關于安全策略的假設源于架構領域，該領域?qū)踩呗砸暈樵O(shè)計原語，架構由設計原語的組合形成。像ATAM這樣的成熟架構評估方法也依賴于這一假設，盡管它們是在策略的背景下關注質量屬性的Kazman和Bass等人。盡管如此，這一假設在汽車領域的適用性尚未確定。

5.2. 適用性

我們的案例研究展示了現實生活中協同駕駛用例的簡化版本。在現實生活中，所提出的方法應該在更大的范圍內工作，并適用于具有各種實體的協同駕駛系統。限制方法可擴展性和通用性的潛在因素包括系統的復雜性、參與系統的異質性（例如，不同類型的車輛（汽車和卡車）和/或來自不同制造商的車輛）以及除參與車輛之外的實體（如云）的包含，以實現協同駕駛功能。

可擴展性：我們的方法是模塊化的，這意味著它很可能擴展到復雜的系統。該方法在架構級別使用兩個抽象級別。功能架構視圖將功能分開，使得每個組件執行一個獨特的功能并共同執行協同駕駛功能。這確保了協同駕駛功能的安全要求可以分配給單個車輛組件，而無需輸入其實施細節。在該方法的第二部分中，將根據其實施細節評估與一個組件相關的所有FSR。將安全需求與每個組件分開并分別處理每個組件，確保我們的方法適用于復雜系統。

異質性：功能架構視圖充當一個黑匣子，將功能組件及其之間的交互與它們的實現分開，使我們的方法與車輛類型和品牌無關。因此，我們相信，只要提供參與實體的功能架構，我們的方法就可以評估涉及不同類型車輛（例如，包含卡車和汽車的車隊）以及不同汽車品牌（例如，包含寶馬和通用汽車的車隊）的協同駕駛系統的安全性。

車輛以外的實體：支持協同駕駛功能的實體可以超出參與車輛。云通信就是一個例子。我們方法第一階段的協同架構和相應的項目定義是專門介紹的，以確保在安全分析中系統地考慮所有參與實現協同功能的實體。例如，在包括云通信的用例中，云將成為協同架構的一部分。

故障運行和故障安全設計：我們的工作是針對協同系統而設計的，無論其運行設計域如何，也無論其設計為故障運行還是故障安全。所提出的方法對于故障運行和故障安全系統都是通用的。我們的方法確保在推導FSR時涵蓋協同和車輛視角。

06.有效性威脅

我們提出的方法和案例研究的結果容易受到與人類參與和技術選擇相關的威脅。下面，我們介紹了潛在的威脅以及我們減輕這些威脅的嘗試。

認知偏差：我們提出的方法和相關案例研究的幾個步驟依賴于架構師的專家意見。此步驟可能導致與人類判斷相關的認知偏差。為了減輕這種威脅，對于需要人類判斷的每個步驟，我們咨詢了至少三位專家（除了前兩位作者），他們獨立執行了這些步驟。例如，（i）協同功能架構是根據車輛架構和場景描述創建的，并與四位專家系統架構師進行了獨立協商兩位作者獨立檢查了FSR之間的沖突；（iii）安全目標的有效性取決于場景描述對功能的分解。場景描述分解為功能已由第三作者驗證，他是功能分解專家，在功能安全領域擁有超過五年的行業經驗，并參與制定了汽車行業的功能安全標準ISO 26262和ISO 21448。

技術偏見：為了生成FSR，我們選擇故障樹分析作為安全分析技術。其他技術（如失效模式影響分析）的選擇可能會影響結果。我們需要實證研究來檢查安全分析技術的選擇是否會導致結果的差異。

安全策略的選擇：在我們的案例研究中，我們使用13種安全策略檢查了i-CAVE演示器中是否滿足了FSR。安全策略的選擇基于它們?cè)?5種最廣泛使用的安全模式中的使用情況。這份安全策略清單并不完整，并且定義了我們案例研究的范圍。

07.未來工作

我們的工作是朝著協同駕駛功能安全評估方向邁出的第一步。本節介紹了未來的潛在方向。

網絡安全與功能安全：網絡安全是協同駕駛中除功能安全之外值得探索的重要方向。協同駕駛的連通性增加了潛在的攻擊面，并可能危及系統的功能安全。將功能安全和網絡安全結合起來考慮的整體方法是未來的潛在研究方向。

硬件拓?fù)洌汗δ馨踩ǔＭㄟ^(guò)硬件架構或硬件和軟件的組合來實現。我們方法的第二部分只關注軟件層面。擴展方法的第二部分以解決硬件拓?fù)浜陀布c軟件組合中專門滿足的功能安全需求是所提出方法的合乎邏輯的下一步。

安全策略的ASIL：目前，安全策略與ASIL級別無關。這意味著，從當前的安全策略分類法來看，我們只能得出一種策略是否解決了FSR，而不能得出它是否在ASIL的特定級別解決了FSR。使用ASIL增強安全策略是未來潛在的研究方向。這將允許根據與FSR相關的風險對FSR進行優先排序。這也可能是邁向權衡分析的一步，其中可以根據相關風險將每個FSR與其他要求進行權衡。

替代架構抽象級別：目前，我們方法的第二部分，即檢查FSR的實現情況，使用技術架構視圖。可以說，可以使用比技術架構視圖更高級別的架構抽象。我們計劃在未來對此進行評估。

最后，我們的方法調整了現有的解決方案，以解決協同駕駛場景中的功能安全問題。檢查未實現的FSR的替代方法將是一個值得探索的有趣方向。

08.結論

本系列文章研究了單個車輛的架構是否滿足協同駕駛的功能安全要求。我們提出了一種方法來確保汽車架構在給定場景下運行在功能上是安全的。所提出的方法推導了協同駕駛場景的功能安全需求，并檢查它們是否在車輛的技術架構中得到滿足。該方法結合了安全工程和軟件架構領域的方法。我們?cè)诂F(xiàn)實生活中的學術原型上展示了我們的方法在協同駕駛場景（隊列行駛）中的可用性，結果發現了軟件架構未滿足的功能安全需求。我們的方法受到以下觀念的啟發并強化了這一觀念：功能安全不應成為汽車架構設計中的事后考慮，而應用于定義汽車系統的架構。
