前文提要&本文要點

在上一篇文章中總結和梳理了危害分析與風險評估的要點和常見誤區，不過這種以點展開的方式雖然能突出重點，但是難以形成一個系統的輪廓。實際上，危害分析和風險評估的流程可以概括如下：

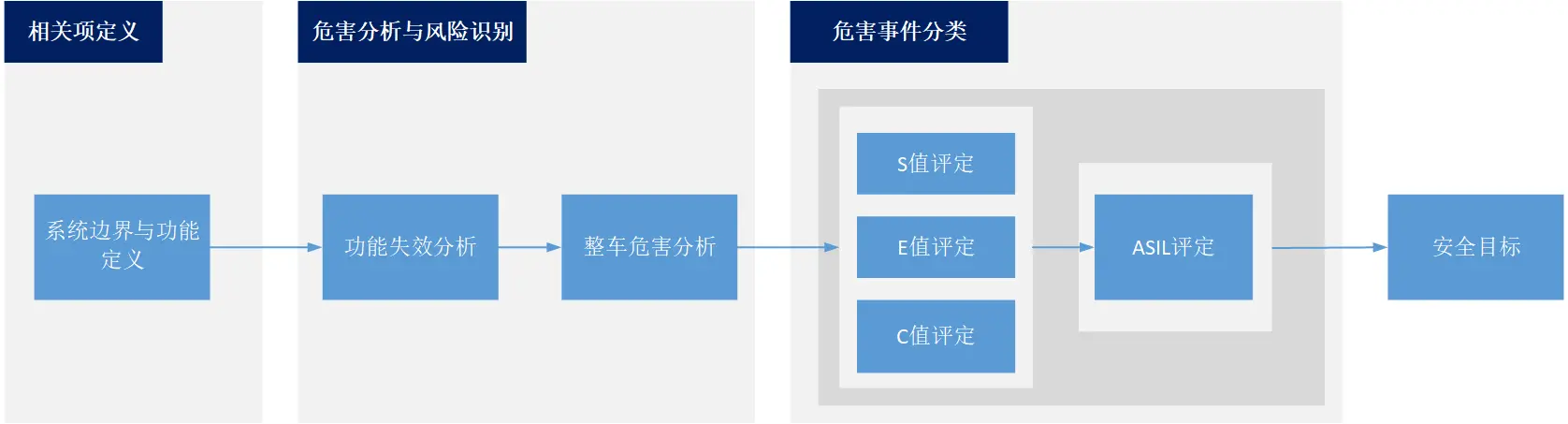

危害分析和風險評估的流程

前文也提到，VDA360中的功能安全章節總結了eBooster系統相關的危害和風險，并對每種風險推薦了ASIL等級。但略顯遺憾的是，VDA360并沒有給出ASIL等級背后的分析過程，因此在參考該標準時難免有“不識廬山真面目”之感。

基于此，本文以VDA360所推薦的危害分析與風險評估結果為基礎，沿著上圖所展示的流程，系統地對eBooster進行危害分析，在這個過程中嘗試補充VDA360中ASIL等級背后的S/E/C值評級。如此一來，有了在VDA360的指導和約束，既能以實操的形式進一步理解危害分析與風險評估的過程，同時也能保證分析結果的合理性。希望能給讀者提供一些有用的參考和啟發。

1. eBooster系統邊界與功能定義

一般來說搭載了eBooster系統的車輛同時搭載了ESC系統，兩者共同構成制動控制系統（Brake Control System）,ESC+eBooster制動控制系統的示意圖如下所示。對于制動控制系統的結構此處強調幾點：

1）eBooster和ESC共用一套制動油壺、制動主缸和制動管路。

2）eBooster內的助力電機產生驅動力推動主缸活塞運動，使油壺中的制動液流入主缸管路并進入ESC進液閥，經ESC中的調壓閥和進液閥流入4個輪缸，從而建立起制動力。

3）當eBooster不工作時，ESC也可以獨立控制制動液從主缸流入輪缸，從而建立制動力。

4）eBooster建壓的動態響應速度比ESC主動建壓更快，且NVH表現更好，因此eBooster是制動控制系統中的主執行機構。

ESC+eBooster的制動控制系統

eBooster和ESC在實現各自功能的同時又能互為制動備份，使得制動控制系統的功能更加豐富，兩者之間也定義了很多交互信號，這些信號在VDA360中有詳細的說明。下圖為VDA360中描述的制動控制系統的邊界。為了避免本文非主題相關的信息太多分散讀者的注意力，在此隱去了ESC系統的功能，僅圍繞eBooster的系統邊界來對eBooster的功能進行說明；同時為了聚焦于危害分析與風險評估這一主題，也不對eBooster內部的各個模塊的功能進行闡述，這一部分將留到后續的文章中展開。

由下圖可以概括eBooster的基本功能：

1）響應駕駛員制動請求

2）響應外部ECU制動請求

3）制動燈控制

4）故障報警

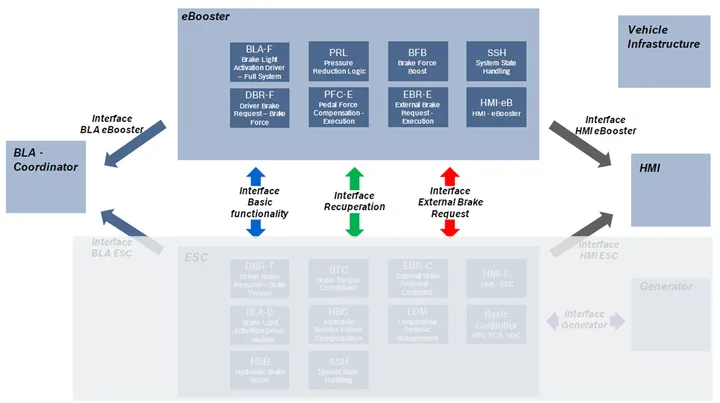

eBooster系統邊界

功能1：響應駕駛員制動請求

eBooster作為取代傳統真空助力器的電控系統，響應駕駛員制動請求是其最基礎的功能。

當駕駛員踩下制動踏板時，推動輸入推桿產生位移，踏板行程傳感器記錄輸入推桿位移，將其發送至ECU，ECU根據位移計算并控制助力電機產生力矩推動制動主缸推桿，使得主缸釋放液壓到輪缸以實現液壓制動。

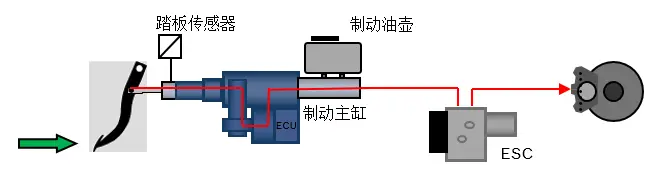

駕駛員制動示意圖

功能2：響應外部ECU的制動請求

對于輔助駕駛功能如ACC(Active Cruise Control)而言，駕駛員無需踩制動，ADAS ECU通過與ESC的制動請求接口實現制動控制，由于eBooster建壓的動態響應速度比ESC主動建壓更快，且NVH表現更好，ESC會將目標制動力轉換成目標液壓力eBooster，由eBooster實現制動。

當然，根據OEM對輔助駕駛功能的不同的設計要求，也可以直接給eBooster發送制動請求，這種接口不在VDA360推薦的接口范圍內，需要額外定義。

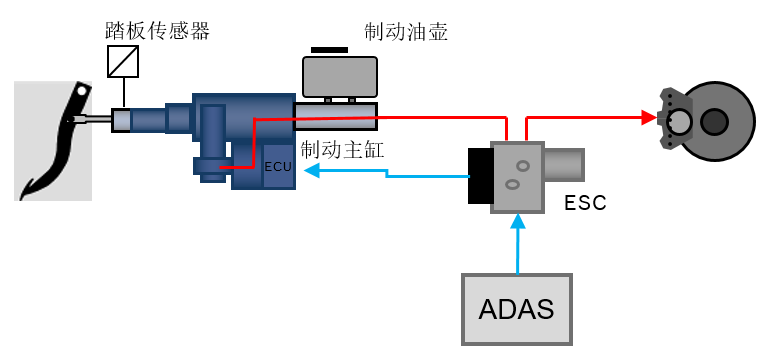

外部ECU制動示意圖

功能3： 制動燈控制

當eBooster在執行制動請求時，需要同時發出點亮制動燈的請求信號給制動燈控制器。

當eBooster功能異常而無法響應制動請求時，eBooster需要將降級狀態發送給ESC，將由ESC在制動過程中發出制動燈的請求。

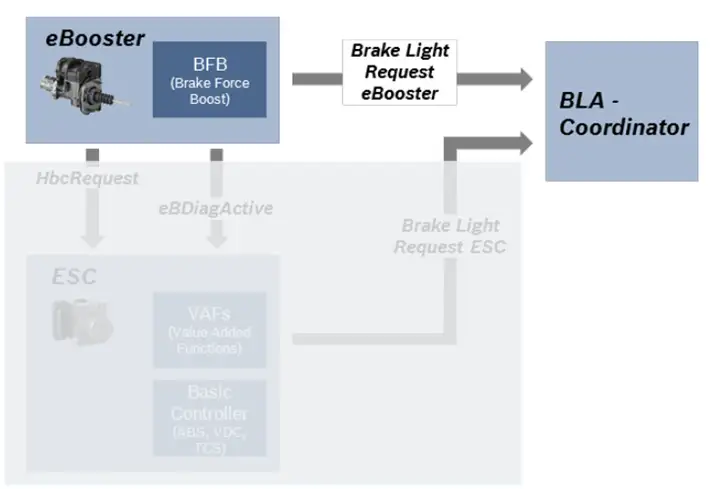

eBooster制動燈控制

功能4： 故障報警

法規要求，當駕駛員輸入500Nm的踏板制動力時，eBooster要有能夠產生不低于6.43m/s2的減速度的能力。當這一要求無法滿足時，eBooster需要將故障狀態發送給HMI，在儀表盤上點亮黃燈提醒駕駛員系統故障。

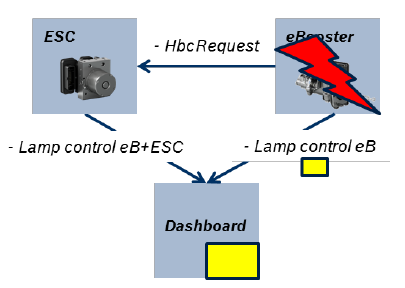

eBooster故障報警

2. 功能失效模式與整車危害

ISO 26262中推薦了一種系統性地分析相關項的危害的方法——HAZOP(危害和可操作性分析，Hazard and Operability Analysis)，HAZOP給開發人員提供了一種分析功能失效的思維方式，被車企廣泛地運用到了功能安全開發中，因此本文也借助HAZOP對eBooster系統進行分析。

簡單來說，HAZOP從以下幾個方面全面地考慮功能的可能失效模式，從而識別出功能所有可能產生的危害。為避免翻譯出現偏差，這里摘抄HAZOP的英文解釋。

1）Loss of Function - function not provided when intended

2）Unintended Activation of Function - Function provided when not intended

3）Output Stuck at a Value - Failure of the function to update as intended

4）Function provided incorrectly when intended

a. Incorrect Function-More than intended

b. Incorrect Function-Less than intended

c. Incorrect Function-Wrong direction

需要指出的是，對于一個具體的功能來說，并不是上面提到的所有點都有對應的失效模式。比如對于制動功能來說，就不存在“wrong direction”的功能失效，具體功能需要具體分析。

基于HAZOP的方法對eBooster進行功能失效分析，結果總結如下:

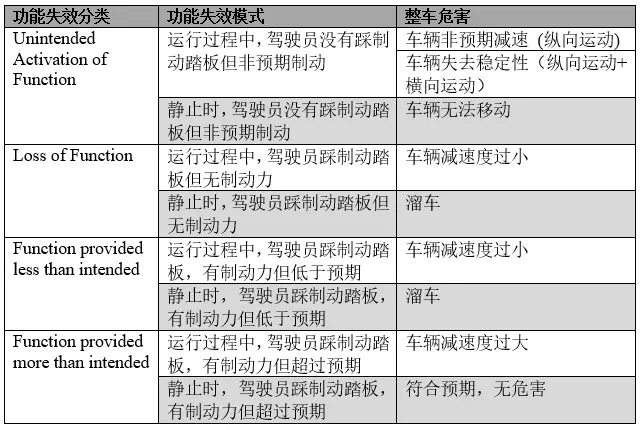

功能1: 響應駕駛員制動請求

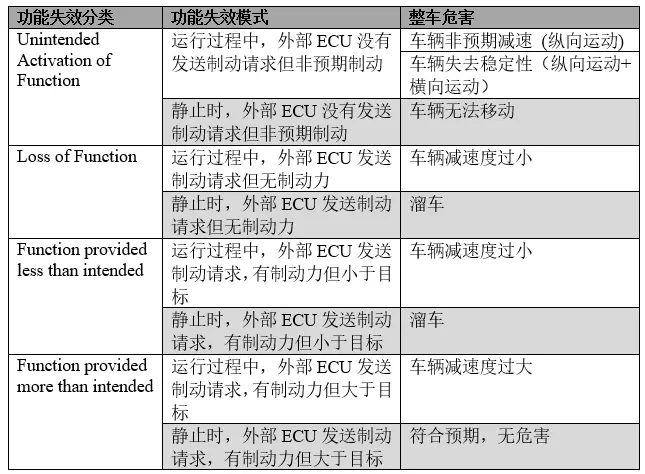

功能2：響應外部ECU的制動請求

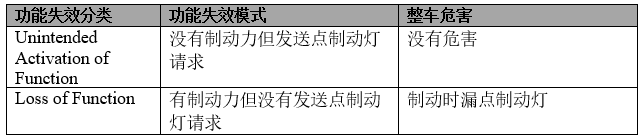

功能3： 制動燈控制

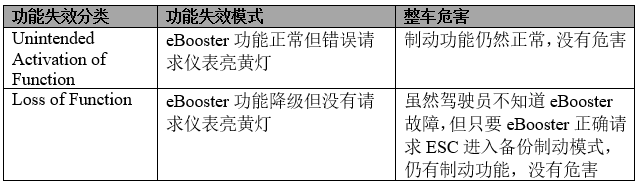

功能4： 故障報警

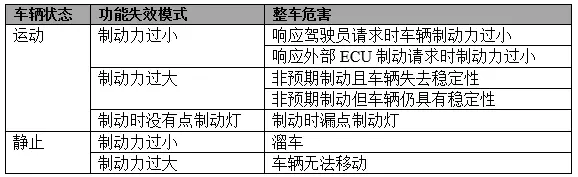

基于上述分析可以看到，雖然eBooster系統的不同功能對應的功能失效模式不同，但是引起的整車危害是有重疊的。接下來將識別出來的eBooster系統整車危害篩選并整理匯總成如下表格。

3. 危害事件分類

識別出整車危害后，需要結合場景對危害事件進行分類，以識別出不合理的風險。危害事件分類主要是通過三個維度對風險進行評級。

S（severity 嚴重度）：危害發生對駕駛員或乘客或路人或周邊車輛中人員會造成的傷害等級。

E（Exposure 曝光度）：運行場景在日常駕駛過程中發生的概率。

C（controllability 可控度）：駕駛員或其他涉險人員控制危害以避免傷害的概率。

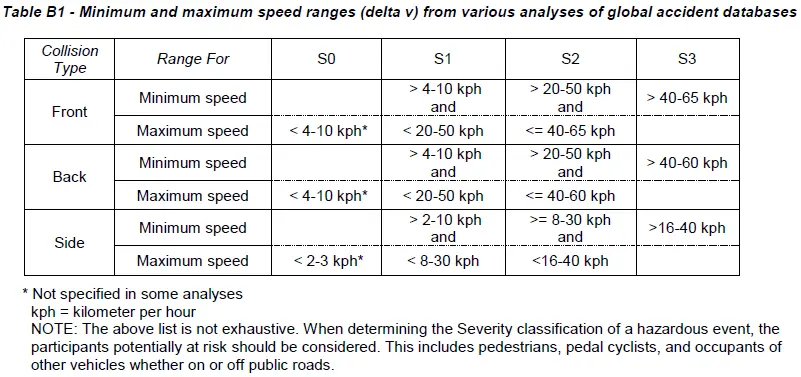

其中，在評價兩車碰撞的S等級時以SAE J2980為參考，如下圖所示。

截圖來自SAE J2980

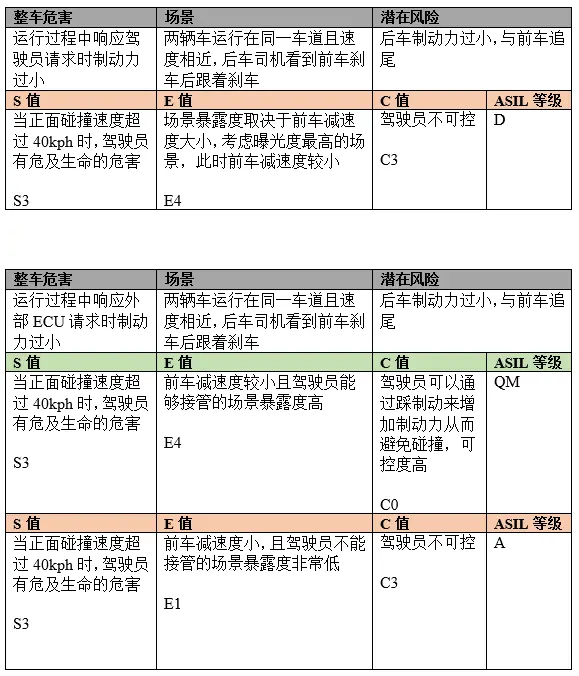

車輛運行時制動力過小

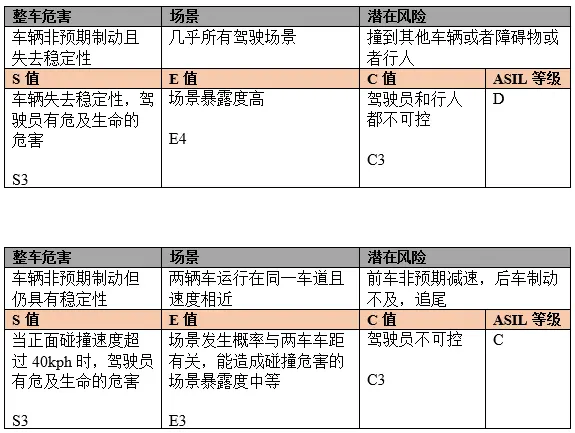

車輛運行時制動力過大

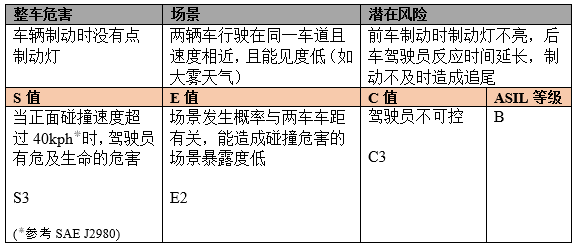

制動時沒點制動燈

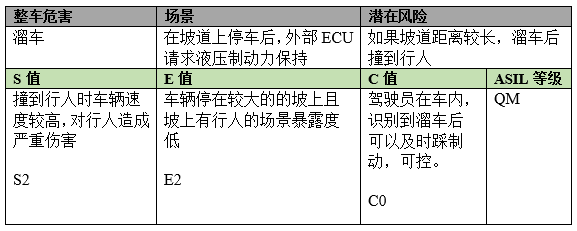

溜車

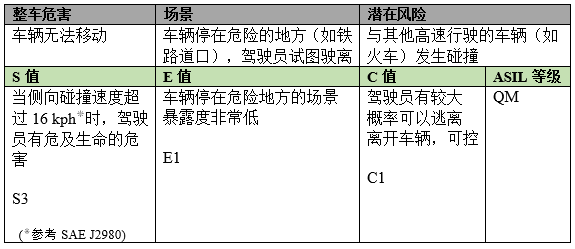

車輛無法移動

4. 安全目標（Safety Goal）

ISO 26262要求，應為具有ASIL等級的每個危害事件確定一個安全目標。因此，基于前面的分析結果，我們可以得到eBooster系統的安全目標并匯總?cè)缦拢?/span>

SG1：eBooster在響應駕駛員的制動請求時應避免制動力過低 → ASIL D

SG2：eBooster在響應外部ECU的制動請求時應避免制動力過低 → ASIL A

SG3：eBooster應避免產生非預期的制動力且導致車輛失穩 → ASIL D

SG4：eBooster應在車輛不失穩的前提下避免產生非預期的制動力 → ASIL C

SG5：eBooster應在制動過程中避免漏觸發制動燈請求 → ASIL B

（注意：由于ESC的存在，SG3的ASIL D可以降低，這一點后續的文章中再詳述。）
