一、 什么是FMEA？

FMEA(Potential Failure Mode and Effects Analysis)潛在失效模式和后果分析，是在產品設計階段和過程設計階段，對構成產品的 子系統、零件，對構成過程的各個工序逐一進行分析，找出所有潛在的失效模式，并分析其可能的后果，從而預先采取必要的措施，以提高產品的 質量和可靠性的一種系統化的活動。

1）、FMEA是一種事前行為，在開發中完成（預防），是一個動態文件。FMEA是可靠性的風險分析方法之一。

2）、FMEA是一個風險分析的工具，包括風險評估和風險控制兩部分。

3）、FMEA與風險評估有關的三個問題：

嚴重度是評估失效對顧客影響的等級。

發生頻度是指一個失效原因可能的發生頻率。

探測度是評估產品和過程控制對失效原因或失效模式的探測能力。

★ FMEA最顯著的成果是將跨職能小組的集體知識文件化。

二、VDA&AIAG 第五版FMEA與AIAG 第四版 FMEA的變化

1）、使用“七步法”代替VDA五步法及AIAG填表法

2）. 新增“FMEA-MSR”（Supplemental FMEA for Monitoring and System Response 監視及系統響應的補充FMEA）。

配合ISO26262，用于分析客戶在操作車輛電子電氣產品或安全性相關的產品時的失效，通過分析診斷監測和系統響應的有效性來維護功能安全，同時還適用于分析法規要求的一致性。

研究對象是軟件系統、電子系統或機電系統

分析有關在客戶操作條件下的潛在失效及對系統 和車輛的影響后果。

考慮的是系統或駕駛?cè)藛T是否探測到失效。

在客戶操作過程中發現失效，可以通過切換到降 級操作避免最初的失效模式。

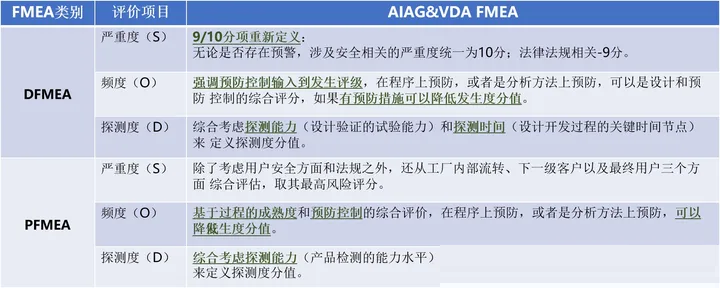

3）. SOD打分規則發生變化

4）.AP替代RPN

AP（Action Priority）表為FMEA團隊提供S、O、D的1000種所有組合的邏輯細節，可以根據每個S、O、D值和這些值的組合來單獨評估確定行動的優先順序，以確定可能的行動需求。

5）.FMEA表格發生變化

其他 DFMEA中取消“分類”，PFMEA中仍然保留；優化欄中“建議措施”細分為“預防措施”和“探測措施”,并增加“措施狀態”列；新增FMEA報告表單；新增FMEA-MSR表單格式

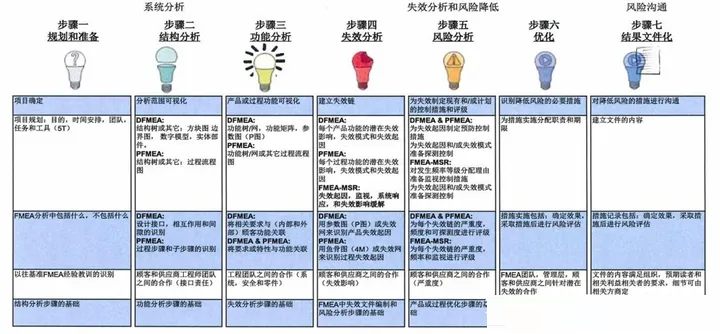

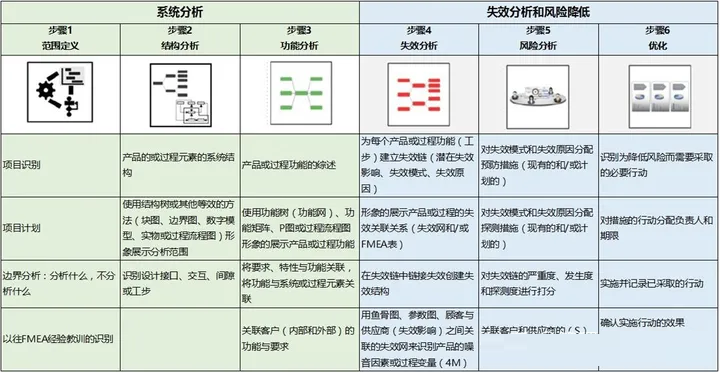

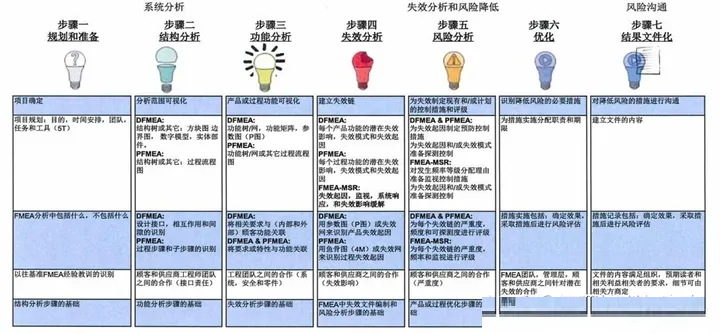

6）.FMEA的方法-七步法

三、DFMEA實施要求

步驟一、項目規劃和定義

設計FMEA"規劃和準備"步驟的目的是確定項目將要執行的FMEA類型， 并根據正在進行的分析類型（即系統、子系統或組件）定義每個FMEA類型中包含和不包含的內容。

設計FMEA （DFMEA）“規劃和準備"步驟的主要目標是：

項目確定

項目計劃：目的、時間安排、團隊、任務和工具（5T）

分析邊界：分析中包括什么、不包括什么

利用以往的經驗確認基準FMEA

步驟二、結構分析

結構樹按層次排列系統要素，并通過結構化連接展示依賴關系。

為了防止冗余，每個系統要素只存在一次，這就保證了整個系統結構清晰 明了。 每個系統要素下排列的結構都是獨立的子結構（見圖2.2-2）。

系統要素之間的交互作用稍后可以描述為功能并由功能網表示（見步驟三 “功能分析”）。

結構樹中總是會存在一個系統要素，即使它只是從功能派生出來，而且還不能清楚地定義它到底是什么。

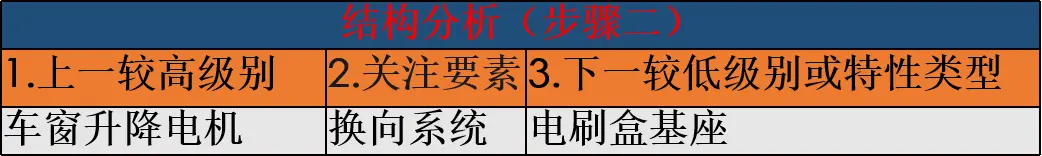

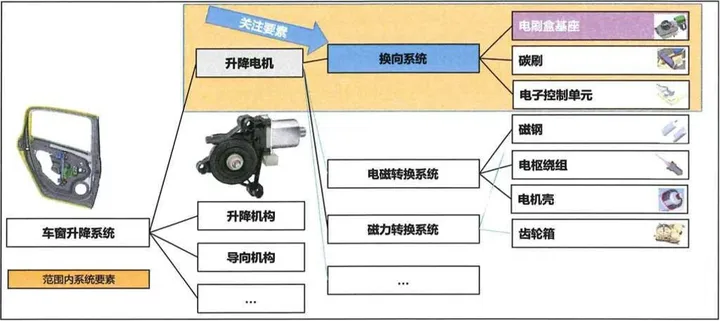

結構分析-結構樹示例

步驟三、功能分析

設計功能分析的目的是確保要求/規范中規定的功能被適當?shù)胤峙浣o系統要素。無論DFMEA使用什么 工具創建，其分析都要用功能術語編寫，這一點至關重要。

設計功能分析的主要目標是：

產品或過程功能可視化

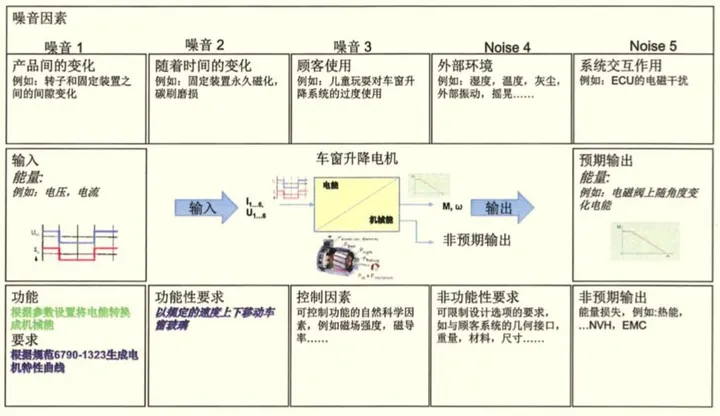

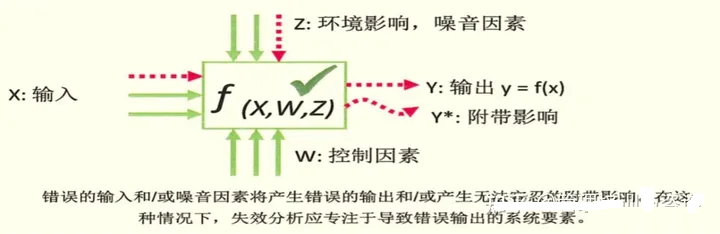

制作功能樹/網或者功能分析表格和參數圖（P圖）

將相關要求與顧客（內部和外部）功能關聯

將要求或特性與功能關聯

工程團隊（系統、安全和組件）之間的協作

失效分析步驟的基礎

該結構提供了基礎，以便能夠就每個系統要素的功能和要求對其進行單獨 分析。

為此，有必要全面了解系統及其運行條件和環境，如熱、冷、灰塵、濺水、 鹽、冰、振動、電氣故障 等。

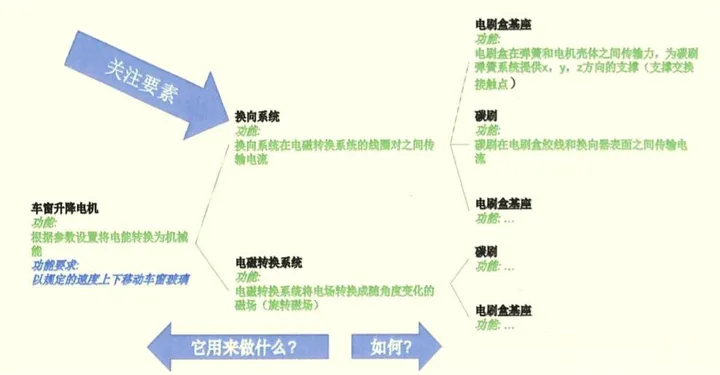

功能分析

應利用功能樹/網或DFMEA表格展示若干系統要素功能之間的交互作用，分析的重點從OEM到一級供 應商再到N級供應商。

創建功能樹/網或功能矩陣的目的是將功能之間的技術依賴關系進行整合。因此，它在后期將支持失效 依賴關系的可視化。當按層次連接的功能之間存在功能關系時，相關失效之間就會存在潛在關系。否 則，如果 按層次連接的功能之間不存在功能關系，那么相關失效之間也將不存在潛在關系。

為了創建功能樹/網，必須檢查所涉及的功能。子功能使整體功能得以執 行。所有子功能在功能結構（布林邏輯AND關系）中按照邏輯相互連接。

功能結構自上至下逐漸詳細，較低級別功能描述了較高級別功能是如何被 滿足的。以下幾個問題有助于功能結構符合邏輯地連接：

-“較低級別功能如何使得較高級別功能生效?”（自上而下）以及

-“為什么需要較低級別功能?”（自下而上）

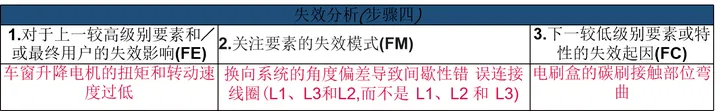

步驟四、失效分析

1）.失效影響(FE)：功能分析中與上一較高級要素和/或最終用戶”相關的失效影響

2）,失效模式(FM)：功能分析中與快注要素"相關的失效模式(或類型)

3）.失效起因（FC）:結構樹中與“下一較低級別要素或特性”相關的失效起因 步驟五、風險分析

步驟五、風險分析

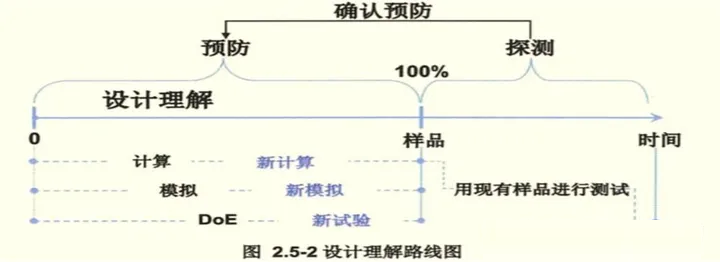

當前預防和探測控制的確認

應確認當前預防和探測控制的有效性。這可以在驗證分解評審過程中完 成。該確認可以根據團隊的正常產品開發程序，適當?shù)卦贒FMEA或其它 項目文件中記錄。如果這些控制被證明無效，則需要額外的措施。

若使用之前產品的FMEA條目，應對頻度和探測度評估進行評審，因為新 產品可能有不同的條件。

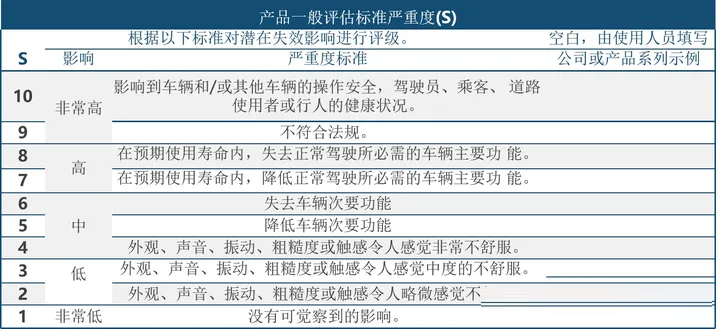

嚴重度(S)

嚴重度評級是一種度量，它關系到被評估功能的既定失效模式的最嚴重失 效影響程度。嚴重度評級用 于確定某個FMEA范圍的優先級，并在不考慮頻度和探測度的情況下確定。

嚴重度應使用嚴重度表D1中的標準進行估計。該表可以擴充，以包括特 定產品的示例。FMEA項目團 隊應就評估標準和評級體系達成一致，即使根據單個設計分析做了修改，該標準和體系也是一致的。 如果需要，失效影響的嚴重度評估應該由顧客轉移給供應商。

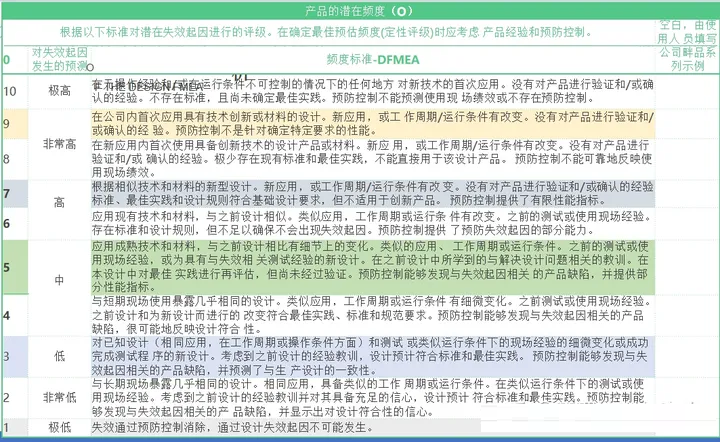

頻度(O)

頻度評級是根據評級標準對預防控制有效性的衡量。

頻度評級應使用頻度表D2中的標準進行估計。該表可以擴充，以包括特 定產品的示例。FMEA項目團隊應就評估標準和評級體系達成一致，即使 根據單個設計分析(例如客車、卡車、摩托車等)做了修改，該標 準和體系也是一致的。

頻度評級值是FMEA范圍內的一個相對級別，可能不能反映實際發生的情況。

根據評級表，并考慮已經完成的探測控制的結果，頻度評級描述了顧客操作中可能發生的潛在失效起因。 在分析評價值時，可以查閱類似產品領域的專家意見、數據手冊、保修數據庫和其它經驗。

當針對頻度評定失效起因時，考慮了對當前預防控制有效性的估計。評級的準確性取決于對預防控制的描 述。

以下問題可幫助團隊確定適當?shù)念l度等級：

-類似組件、子系統或系統的過往使用情況和使用現場經驗是怎樣的？

-該項目是否是一個借用件或類似于先前水平的項目？

-與先前水平的項目相比，變化有多大？

-該項目是完全新的嗎？

-應用是什么或有哪些環境改變？

-是否使用了工程分析（例如：可靠性）來對應用的預期可比較頻度等 級進行估計？

-預防控制是否到位？

-在產品開發過程中，其穩健性是否得到驗證？

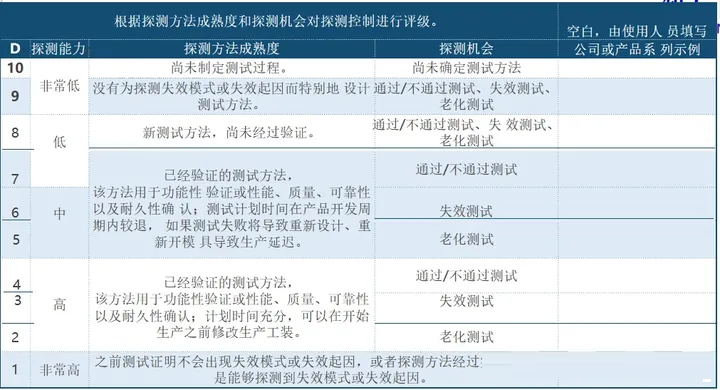

探測度(D)

探測度評級(D)是對探測控制有效性的估計，用于在項目交付生產前， 可靠地證明失效起因或失效模式。探測評級與最有效的探測控制相關。

探測度是一個相對的評級，且在單個FMEA范圍內進行評級，它的確定不 考慮嚴重度或頻度。應使用 表D3中的標準對探測度進行評估。這個表格可以用公司常用的探測方法進行補充。FMEA項目團隊應 該就評估標準和 評級體系達成一致，即使針對個別產品分析作了修改，該標準和體系也是一致的。 探測度評級最初是對任何尚未被證實的控制的有效性進行的預測。在探測 控制完成后，可以對其有效性進行驗證和重新評估。然而，探測控制(例 如：測試)的完成或取消也會影響對頻度的估計。

在確定該估計時，應考慮以下問題：

-探測失效起因或失效模式的最有效測試是什么？

-探測失效所需要的使用記錄/工作周期是什么？

-探測失效需要多少樣品？

-探測該起因佚效模式的測試程序是否已得到證明？

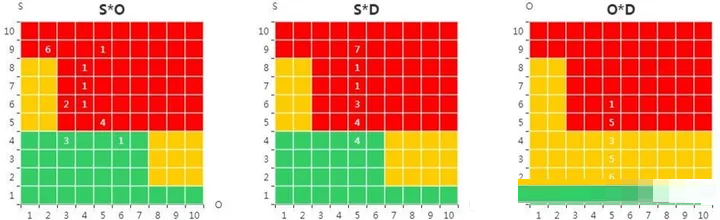

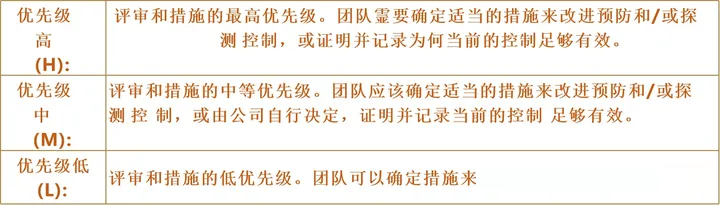

措施優先級(AP)

團隊完成失效模式、失效影響、失效起因和控制的初始確認(包括嚴重度、 頻度和探測度的評級)后， 他們必須決定是否需要進一步努力來降低風險。由于資源、時間、技術和其它因素的固有限制，他們 必須選擇如何最好地 將這些工作進行優先排序。

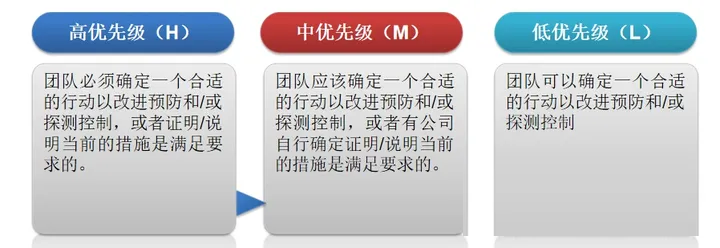

本手冊介紹了措施優先級(AP)方法，提供了所有1000種S、O、D的 可能組合。該方法首先著重于嚴重度，其次為頻度，然后為探測度。其邏 輯遵循了 FMEA的失效預防目的。AP表建議將措施分為高-中-低優先級 別。公司可使用一個體系來評估措施優先級，而不是使用多個顧客要求的 多個體系。

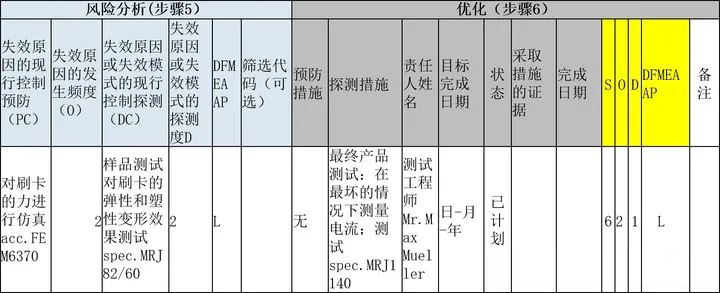

步驟六、優化

步驟七、結果文件化

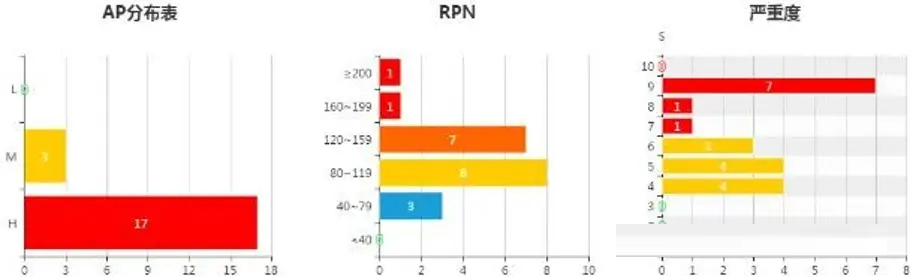

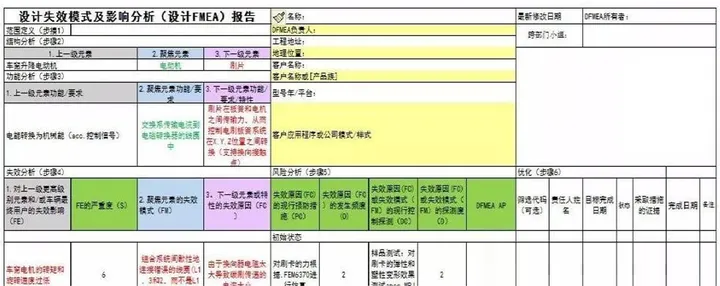

該報告可用作公司內部或公司之間的溝通使用。當管理層、顧客或供應商 要求時，該報告不應取代對 DFMEA細節的評審。它是DFMEA團隊和其他人員的總結，以確認每個任務都已完成、并評審分析結果。 文件的內容應滿足組織、預期讀者和利益相關方的要求，這一點很重要。具體細節可由各方商定。這樣， 還可以確保分析的所有細節和知識產權都 由編制FMEA的公司保留。

文件的格式可根據具體公司而定。但是，報告應指出失效的技術風險，并 將其視為為開發計劃和項目里程 碑的一部分。報告可包括以下內容：

A.相較于第1.5節“項目計劃”中的初始目標，說明一下最終狀態。

a.FMEA目的一 FMEA的目的是什么？

b.FMEA時間安排- FMEA的截止日期？

c.FMEA團隊-參與人員清單？

d.FMEA任務-FMEA的范圍？

e.FMEA工具-如何使用所釆取的分析方法？

F.為進行中的FMEA改進措施制定計劃和時間安排，并承諾完成。

B.總結分析范圍并確認新的內容。

對釆取的和/或計劃中的措施進行總結（包括這些措施的狀態）,以解 決高風險的失效。

對尚未確定的措施進行關閉做出承諾和時間安排，承諾在批量生產期間對DFMEA進行評審和修訂，以確保相對于生產設計來說，分析是準確和完整的（例 如，根據公司程序，由 設計變更、糾正措施等引起的修訂）。（參考第1.4節案例3FMEA 修訂）承諾在"基礎DFMEA”中找到“出差錯的地方”，以便在將來適用時 可以再次用于分析。參見第1.3.6節基礎和家族FMEA。
